EJM9BC-BP-01N-12 Page 5
关于产品型号
NPM
的吸头部因客户吸头构成的不同，而存在不同的型号。
吸头构成和产品型号如下表所述。
产品型号
位置
吸头的构成
前方
贴装头
贴装头
无贴装头
NM-EJM9B
后方
贴装头
贴装头
贴装头
前方
检查头
NM-EJM9B-MA
后方
贴装头
∗
前方
点胶头
贴装头
NM-EJM9B-MD
后方
贴装头
点胶头
前方
点胶头
无贴装头
NM-EJM9B-D
后方
无贴装头
点胶头
贴装头
: 16
吸嘴吸头、
12
吸嘴吸头、
8
吸嘴吸头、
2
吸嘴吸头
∗
只限
8
吸嘴吸头和
2
吸嘴吸头
NPM
Page 6 EJM9BC-BP-01N-12
关于说明书的内容
使用说明书的构成
本机附带如下说明书。
这些说明书根据作业目的分类，请根据目的进行使用。
此外，关于本机的数据设定及进行流线化后的数据设定，通过数据编制支援系统来实施。
请使用数据编制支援系统所附带的使用说明书。
手册种类
说明
安装篇
对安装方法和本机概略进行说明。
数据编制篇
对生产数据的修改、数据的文件管理等有关数据的方面进行说明。
生产篇
对材料的设置、补偿值的设定等有关生产的操作进行说明。
维修篇
对定期进行的检查、调整的内容和消耗品的更换进行说明。
问题解答
对本机上发生的故障及其内容进行说明。
LNB
对
LNB (Line Network Box)
进行说明。
其他选购件方面
有通用转印装置、元件核对系统、上位通信选购件等的选购件，并分别有各
自的使用说明书进行说明。
∗
如果事后追加
NPM
的选购件，有可能在本机的使用说明书中没有记载。此时请参照包含该选购
件内容的使用说明书或该选购件所附带的使用说明书。
NPM
EJM9BC-BP-01N-12 Page 7
关于正文中表示方法
操作说明的阅读方法

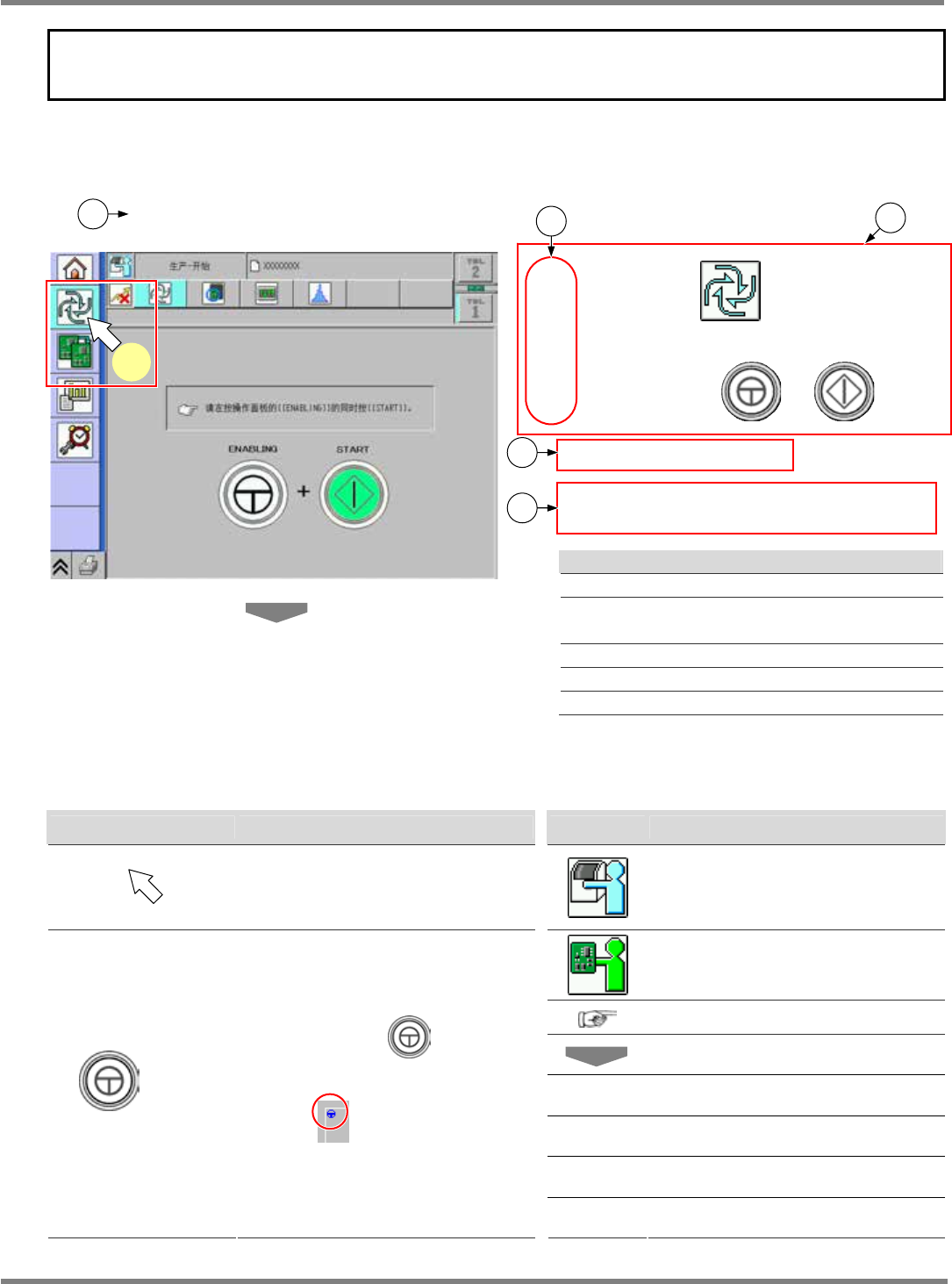

每页或许多少有些差异，但基本上均按下述构成进行说明。
1.1.1
开始操作
1
按主菜单的
。
2
按操作面板的
+
。
•
开始自我诊断
∗
伺服开关处于
OFF (O)
时，请使其切换为
ON ( I )
。
说明
标题
操作步骤编号
与画面上红框的箭头号码相对应。
实际操作
记述由于进行操作而出现的现象。
记述操作的补足说明。
本书中使用的记号
在本书中，使用下述记号进行说明。
记号
说明
记号
说明
表示按彩色接触面板的按钮。
表示操作员进行的操作。
表示工程师进行的操作。
表示参照项目。
表示操作的流程。
<
画面名称
>
表示画面名称。
[
按钮
]
表示按钮、菜单。
“
信息
”
表示于画面上所显示的信息。
+ [ A ]
表示按操作面板的
键的同时再
按接触面板的
[A]
。
在左上以
的方式显示进行此操
作的按钮。
‘
项目
’
表示于画面上所显示的项目等之文字。
