NPM LNB 4.9 自我诊断 EJM9BC-MB-04L-20 Page 4-31 4.9.1 连接检查 在连接检查中，验证 LNB 、设备、 DGS 的连接状态。 1 在菜单中选择 [ 自我诊断 ] 的 [ 连接检查 ] 。 • 显示出 < 连接检查 > 画面。 2 按 [ 开始 ] 。 • 执行连接检查。 • 显示出已获取 IP 地址的 DGS 、机器，在连接 检查的进度栏中显示进度状况。 • 连接检查完成。 • 显…
NPM
LNB
4.9
自我诊断
Page 4-30 EJM9BC-MB-04L-20
4.9
自我诊断
自我诊断功能是一种验证工具，验证
LNB
动作是否正确。
在设备上发生通信异常，而无法进行生产数据下载等情况下可利用该工具检索发生问题之处。
自我诊断功能按开始按钮后将会自动开始验证，发现异常时该地点的指示灯会变成红色。发生通信
异常时的对策重点如下所示。
通信异常及其对策
项目
异常内容
对策
检出
LNB
与机器的连
接异常。
请更换
LNB
传送带内的
HUB
。或者更换连接该
HUB
与机器的
LAN
电缆。
Ping
检查
检出
LNB
与
DGS
的连
接异常。
请更换
LNB
传送带内或者顾客的
LAN
上所使用的
HUB
。或者更换在顾客的
LAN
上所使用的
LAN
电缆。
NPM
LNB
4.9
自我诊断
EJM9BC-MB-04L-20 Page 4-31
4.9.1
连接检查
在连接检查中，验证
LNB
、设备、
DGS
的连接状态。

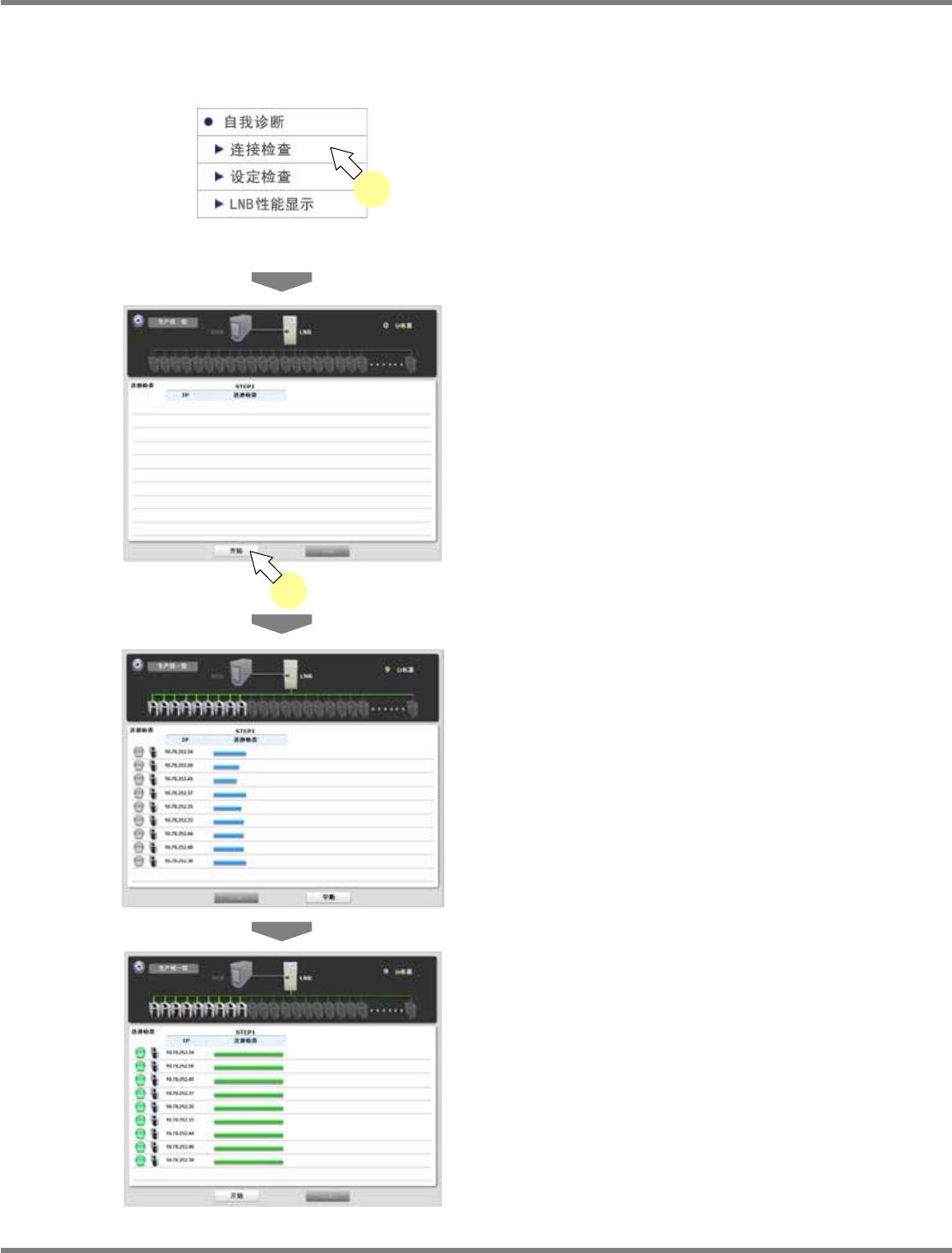

1
在菜单中选择
[
自我诊断
]
的
[
连接检查
]
。
•
显示出
<
连接检查
>
画面。
2
按
[
开始
]
。
•
执行连接检查。
•
显示出已获取
IP
地址的
DGS
、机器，在连接
检查的进度栏中显示进度状况。
•
连接检查完成。
•
显示出检查结果。
关于显示内容，请阅读下一页的
“
连接检查画面显
示内容
”
。
LNB4-9001_C
1
LNB4-9003_C
LNB4-9004_C
LNB4-9002_C
2
NPM
LNB
4.9
自我诊断
Page 4-32 EJM9BC-MB-04L-20

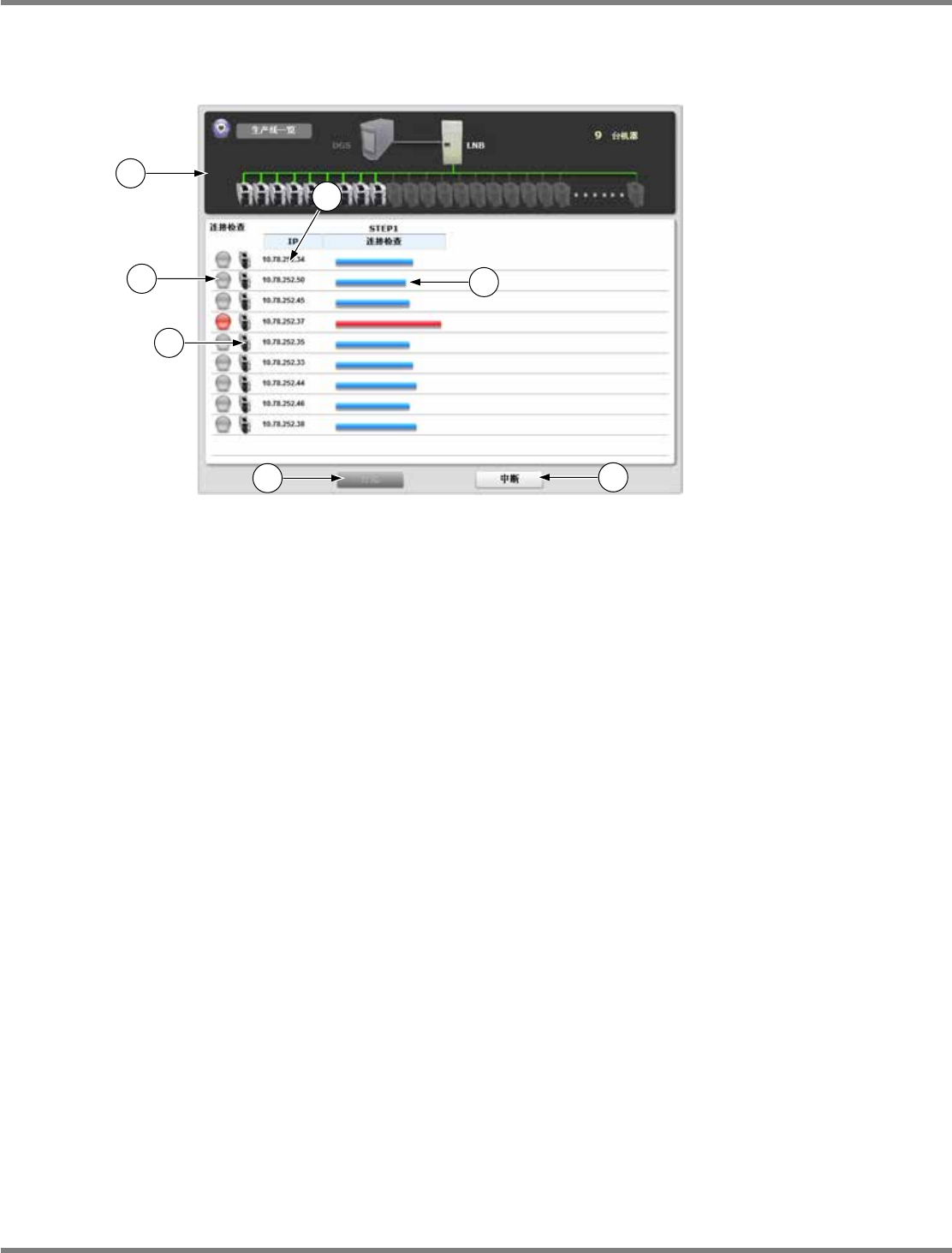

连接检查画面显示内容
说明在连接检查画面上显示的信息。
③ 生产线一览
显示
DGS
及机器的映像。彩色显示已获取
IP
地址的
DGS
及机器
(
启动时用灰色表示
)
。
④ 指示灯
用不同颜色显示连接检查结果。
灰色
:
连接检查执行中
/
绿色
:
连接检查
OK /
红色
:
连接检查
NG
⑤ 图标
用图标显示
DGS
、机器的映像。
⑥
IP
地址
显示已获取的
IP
地址。
⑦ 进度栏
显示连接检查的进度状况。
用该栏的颜色表示连接检查结果。
浅蓝色
:
连接检查执行中
/
绿色
:
连接检查
OK /
红色
:
连接检查
NG
⑧ 开始
若点击，则开始连接检查。
执行连接检查时用灰色显示，不能点击。
连接检查
完成后或者点
击
[
中断
]
执行检查中断后重新恢复有效状态，即可点击。
⑨ 中断
若点击，则中断连接检查。
仅在执行连接检查时有效，可点击。
启动时或连接检查完成后，用灰色显示，不能点击。
LNB4-9005_C
1
2
3
4
5
6
7
