NPM LNB 3.4 实际信息表示 Page 3-28 EJM9BC-MB-03L-20 3.4.2 各种报告 1 在菜单中选择 [ 实际信息表示 ] 的 [ 各种 报告 ] 。 • 显示出各种报告画面。 各种报告画面由 c “ 时间过滤部 ” 和 d “ 生产线状况 监视器部 ” 而构成。 关于显示内容及操作，请阅读下页以 后的解说。 LNB3-1001_C 1 LNB3-4005_C 1 2
NPM
LNB
3.4
实际信息表示
EJM9BC-MB-03L-20 Page 3-27
4
将相应的托盘板、吸嘴、吸嘴交换器放
大。
5
显示整个托盘、吸头、吸嘴交换器。
显示相应之处
说明
a)
托盘的情况
相应托盘板的颜色会变化，然后往前移动。
b)
吸嘴的情况
吸头的影象将被放大，相应吸嘴的颜色会变
化，然后往前移动。
c)
吸嘴交换器的情况
吸嘴交换器的影象将被放大，相应吸嘴的颜
色会变化，然后往前移动。
NPM
LNB
3.4
实际信息表示
Page 3-28 EJM9BC-MB-03L-20
3.4.2
各种报告
1
在菜单中选择
[
实际信息表示
]
的
[
各种
报告
]
。
•
显示出各种报告画面。
各种报告画面由
c“
时间过滤部
”
和
d“
生产线状况
监视器部
”
而构成。
关于显示内容及操作，请阅读下页以后的解说。
LNB3-1001_C
1
LNB3-4005_C
1
2
NPM
LNB
3.4
实际信息表示
EJM9BC-MB-03L-20 Page 3-29

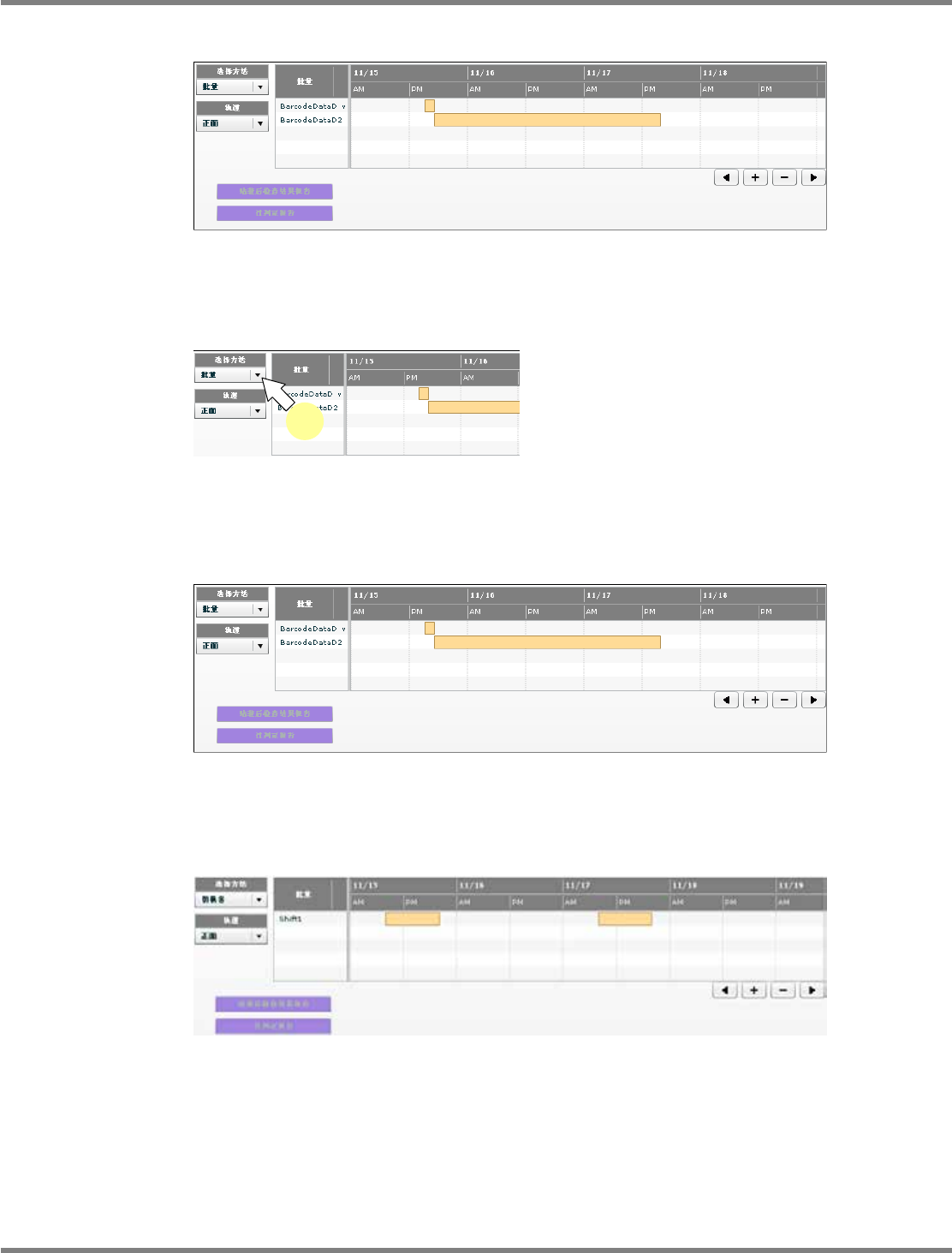

A)
时间过滤部
① 一览信息的变更
初期启动时显示批量一览。
1
选择显示信息。
•
请在选择方法组合框中选择显示信息。
选择
“
批量
”
的情况
显示出批量一览。
选择
“
切换
”
的情况
显示出切换一览。
LNB3-4006_C
LNB3-4007_C
1
LNB3-4008_C
LNB3-4006_C
