PTS-NXTG04-07.pdf - 第24页
ࢢࣜࢫ㣕ᩓ㜵Ṇ࢝ࣂ࣮ Grease scattering prevention cover 1 3 6 5 2 7 8 4 4 4 10 *)*࣊ࢵࢻ G04F, G04 HEAD 5/ UH03123 2 4 P TS - N X TG 0 4 - 0 7
G04F, G04 HEAD 4/
G04F, G04 ヘッド 4/
UH03123
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB09MZ4 1 COVER
カバー
2 PB09NA6 1 COVER
カバー
3 K65418 7 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M03X006(3ｶ ｼﾛ)
4 K5178N 2 SCREW, C/R PAN
小ネジ 十穴鍋
M03X006(ｽﾃﾝﾚｽ)
5 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
6 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
7 PB09ND5 1 COVER, SIDE
カバー サイド
8 PB09NE7 1 COVER, SIDE
カバー サイド
9 K51981 9 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
12 PX05132 2 NAMEPLATE, CAUTION
銘板 注意
14 PX08950 1 NAMEPLATE
銘板
SET
17 K5175W 1 SCREW, C/R PAN
小ネジ 十穴鍋
M02X006(ｽﾃﾝﾚｽ)
18 W1106B 1 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
19 W1108A 1 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3ｶｼﾛ)
35 PM0FTY1 2 SPACER
スペーサ
36 T50032 1 HANDLE
取手
THA-192-1
37 K53579 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3ｶ ｼﾛ)
23
PTS- NXTG04- 07
ࢢࣜࢫ㣕ᩓ㜵Ṇ࢝ࣂ࣮
Grease scattering prevention cover
1
3
6
5
2
7
8
4
4
4
10
*)*࣊ࢵࢻ

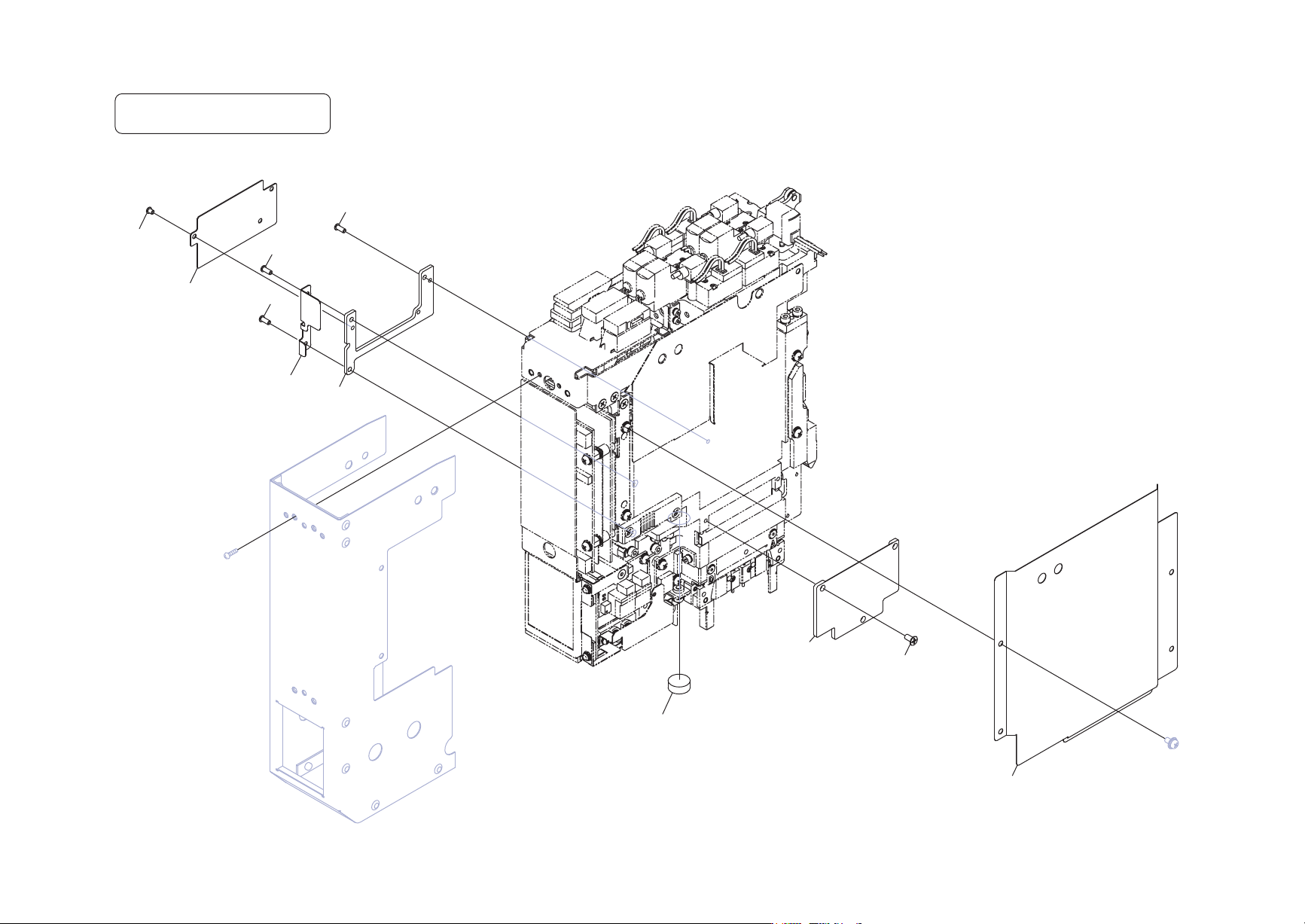

G04F, G04 HEAD 5/
UH03123
24
PTS- NXTG04- 07
G04F, G04 HEAD 5/
G04F, G04 ヘッド 5/
UH03123
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKHK008701 1 COVER, SIDE
カバー サイド
2 K70071 3 SCREW, C/R PAN
小ネジ 十穴鍋
SNZS-M2.5-3
3 2MGKHK008801 1 COVER, SIDE
カバー サイド
4 K70073 3 SCREW, C/R PAN
小ネジ 十穴鍋
SNZS-M2.5-6
5 2MGKHK008900 1 COVER
カバー
6 2MGKHK008601 1 COVER, SIDE
カバー サイド
7 K62149 3 SCREW, C/R FLAT
小ネジ 十穴平
M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ)
8 2MGKHK008300 1 COVER, SIDE
カバー サイド
10 2MGKHK009000 1 PLUG
埋栓
25
PTS- NXTG04- 07
