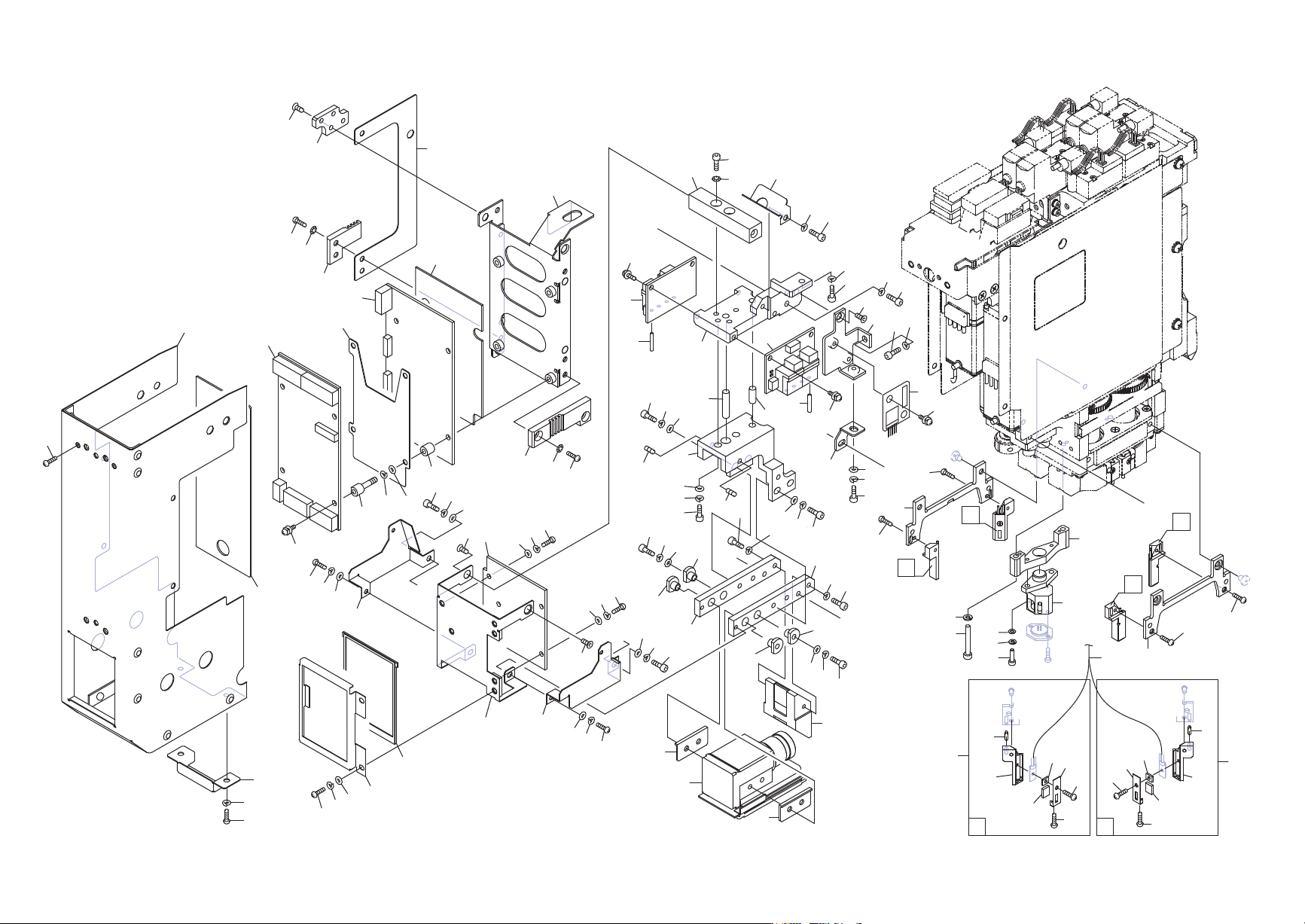

G04F, G04 HEAD (AUTO BACKUP PIN EQUIPMENT)
G04F, G04 ヘッド (自動バックアップピン機能)
AA7RD13
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA17R14 1 CHUCK
チャック
2 PB96220 1 DOG, SW
ドッグ　ＳＷ
3 K5180G 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02X004 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
5 PB96231 1 DOG, SW
ドッグ　ＳＷ
6 K5180C 2 SCREW, C/R PAN
小ネジ　十穴鍋
M01.7X003 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
7 PM06TT1 1 FLANGE
フランジ
8 H5425L 3 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
9 W1106B 3 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
10 N4087K 2 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M01.6X002 ｸﾎﾞﾐｻｷ
11 PM70073 1 SHAFT
シャフト
12 PM55002 1 BUSHING, GUIDE
ブシュ　ガイド
13 H5425M 1 BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3ｶ ｼﾛ)
14 W1106B 1 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
15 H5425L 1 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
16 XS01844 1 CYLINDER
シリンダ
17 H5425N 3 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
18 W1106B 3 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
19 K65081 1 SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M02X006(3ｶ ｼﾛ)
20 PB96202 1 PLATE, SW
プレート　ＳＷ
21 K51692 2 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.5X006(ｽﾃﾝﾚｽ)
22 S40590 1 SENSOR
センサ
E2S-W26 1M
23 K5258F 1 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
24 W1010A 1 WASHER, CONICAL
ワッシャ　皿
M-3-L
24.1 2MGKHH012500 1 WASHER, FLAT
ワッシャ　平
25 PB96211 1 COVER, SWITCH
カバー　ＳＷ
26 K51756 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X005(ｽﾃﾝﾚｽ)
27 W1106A 2 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
28 2MGKHK009701 1 BKT
ＢＫＴ
29 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
30 PJ05051 2 COLLAR
カラー
32 H5425N 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
33 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
34 W60602 2 WASHER, FLAT
ワッシャ　平
1W-2X0.3X5.0 (3ｶ ｼﾛ)
35 PB98890 1 RETAINER, WIRING
押え　配線
36 K5258C 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004(3ｶ ｼﾛ)
37 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
38 2AGKHK006000 1 BOARD, PRINTED CIRCUIT
基板　プリント
40 H1122X 1 VALVE, SOL
バルブ　ＳＯＬ
SYJ3140-5G
41 PJ18141 1 PLATE, ACRYLIC
プレート　アクリル
51 2MGTHK001100 1 SEAL, BAR CODE
シール　バーコード
G04F, GQ0B1, With Picker, unit serial number
61 2MGKHK006900 1 SEAL, BAR CODE
シール　バーコード
G04, HQ0B1, With Picker, unit serial number
