G04FQ, G04Q HEAD (Parts Presence Check Sensor Equipment) 1/ G04FQ, G04Q ヘッド (パーツ 有無確認セン サ機能) 1/ AA7RA37 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 121 K65479 2 SCREW , C/R P…
G04FQ, G04Q HEAD (Parts Presence Check Sensor Equipment) 1/
G04FQ, G04Q ヘッド (パーツ有無確認センサ機能) 1/
AA7RA37
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
59 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
60 PZ40873 2 BOARD
基板
60.1 2MGKHK005601 8 ADAPTER
アダプタ
61 K51981 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
62 R5023Z 1 ROLLER, NEEDLE
ローラ ニードル
φ4X17.8
63 R5015T 1 ROLLER, NEEDLE
ローラ ニードル
φ4X9.8
64 PM087Z2 1 BKT
ＢＫＴ
65 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
66 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
67 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
68 N4022T 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X010 ﾋﾗｻｷ
72 H54253 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
73 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
74 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
75 PM088C0 2 BKT
ＢＫＴ
76 H54292 2 BOLT, HEX SOCKET
ボルト 六角穴
M2.5X008(3ｶ ｼﾛ)
77 W1106A 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
78 PZ40702 1 PRISM
プリズム
79 PJ18731 4 BUSHING
ブシュ
80 H54254 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
81 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
82 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
83
2MGKHK004001
1 CAMERA
カメラ
84 PJ18741 2 PLATE, INSULATING
プレート 絶縁
85 PM09HD1 2 BKT
ＢＫＴ
87 K5175M 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
88 PM08SL1 1 HOLDER
ホルダ
89 PM08SM1 1 HOLDER
ホルダ
90 PM09HE3 2 KEY
キー
91 PJ18750 2 SPACER
スペーサ
92 PZ40921 2 PRISM
プリズム
93 PB00YX2 2 COVER
カバー
94 K5181B 4 SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X004(0ﾊﾞﾝ1ｼｭ)3ｶ ｸﾛ
95 AA7SB01 2 LAMP
ランプ
96 AA7SC01 2 LAMP
ランプ
97 RH39913 1 HARNESS
ハーネス
100 2MGKHK009600 2 BOLT, HEX SOCKET
ボルト 六角穴
101 W61308 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｸﾛ)
102 W11080 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3ｶｸﾛ)
105 2AGKHK006300 1 PRISM
プリズム
111 PB03YS1 1 NUT, JOINT
ナツト ジヨイント
112 K51695 3 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X004(ｽﾃﾝﾚｽ)
113 PB08TN0 1 RETAINER
押え
114 H54251 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
115 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
115.1 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
116 PB08TR0 1 RETAINER
押え
117 H54251 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
118 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
119 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
120 PM0K6S3 1 HOLDER
ホルダ
38
PTS- NXTG04- 07
G04FQ, G04Q HEAD (Parts Presence Check Sensor Equipment) 1/
G04FQ, G04Q ヘッド (パーツ有無確認センサ機能) 1/
AA7RA37
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
121 K65479 2 SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(3ｶｼﾛ)
122 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
123 PM0K6T3 1 HOLDER
ホルダ
124 K65479 2 SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(3ｶｼﾛ)
125 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
126 PM088E0 1 BKT
ＢＫＴ
127 2MGKHK009500 2 BOLT, HEX SOCKET
ボルト 六角穴
128 W61309 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｸﾛ)
39
PTS- NXTG04- 07
*)4࣊ࢵࢻ

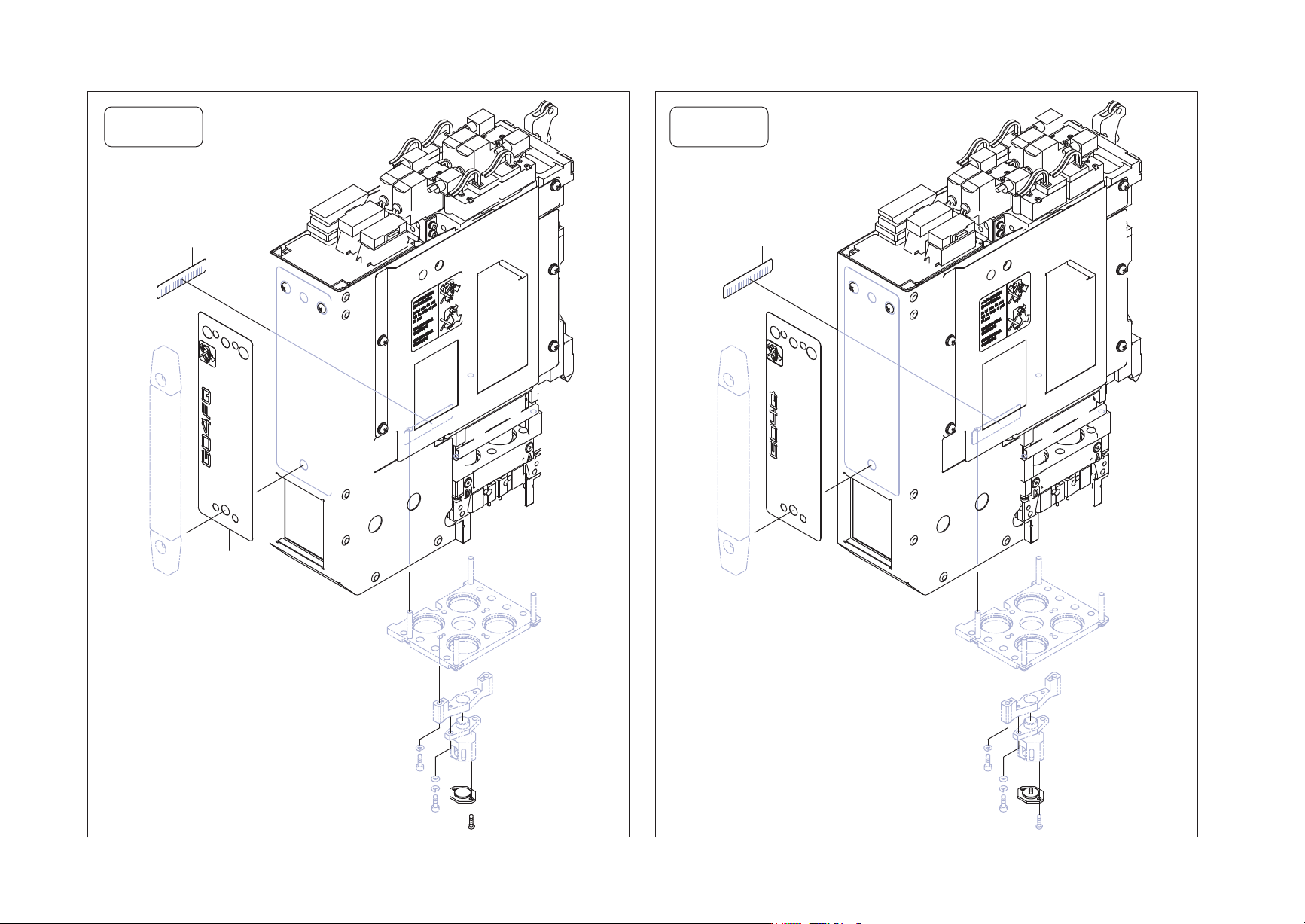

G04FQ HEAD
*4࣊ࢵࢻ
G04Q HEAD
6
1
2
5
7
51
52
55
56
AA7RA37
*)4*4࣊ࢵࢻࣃ࣮ࢶ᭷↓☜ㄆࢭࣥࢧᶵ⬟
G04FQ, G04Q HEAD (Parts Presence Check Sensor Equipment) 2/
40
PTS- NXTG04- 07
