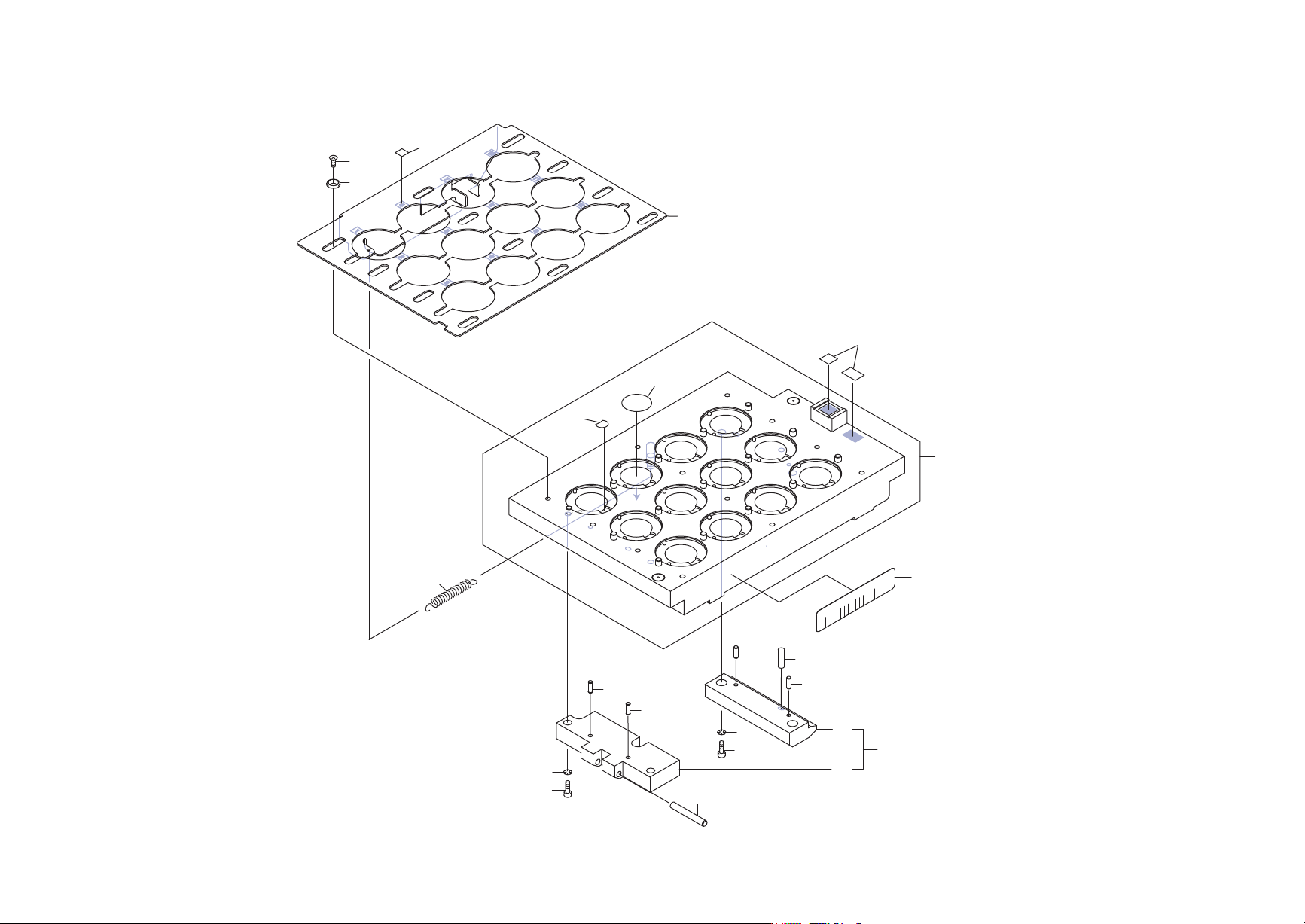

G04-NK13A-NOZZLE STATION
UL04906
56
PTS- NXTG04- 07
G04-NK13A-NOZZLE STATION
G04-NK13A-ノズルステーション
UL04906
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA7TD05 1 HOLDER
ホルダ
3 PS01602 1 SHEET
シート
20pieces/sheet, Consumable Parts
3.1 PS01643 1 SHEET
シート
20pieces/sheet, Consumable Parts
4 PX09031 1 SEAL, BAR CODE
シール バーコード
NK13A, unit serial number
5 PX09011 1 SEAL, BAR CODE
シール バーコード
NK13A, unit serial number
6 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
8 2MGTMA004602 2 BOLT, HEX SOCKET
ボルト 六角穴
9 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
11 2MHEFA042001 2 BOLT, HEX SOCKET
ボルト 六角穴
12 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
13 PB01YN1 1 SHUTTER
シャッタ
14 PM85634 12 WASHER
ワッシャ
15 PZ29951 12 BOLT
ボルト
16 PX08990 1 NAMEPLATE
銘板
SET
21 2AGKMH000201 1 GUIDE
ガイド
22 PM03YN1 1 GUIDE
ガイド
23 PM34575 1 BLOCK
ブロック
24 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
25 R5012A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X 9.8 A6C3
26 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
27 R5014A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X21.8 AW6C3
