1. 安全指南 QD111-04 12 供料器类型清扫刷单元使用说明书 MEMO:
QD111-04 1. 安全指南
供料器类型清扫刷单元使用说明书 11
在手动移动 Y 轴时，请不要将手伸入 Y 轴滑块与机器上部的缝隙之
间。
·手有被夹住、擦伤的危险。
在手动移动 X/Y 轴时，不要采用过于勉强的姿势。
·过于勉强的作业姿势有可能导致身体疼痛。
请在机器的一次电压侧，连接电压 AC 200V ～ 230V ± 10%，50/60Hz
的电源。
·规定范围以外的电压有可能导致机器不能正常动作、损伤机器。
在上下左右移动管理电脑架时，请缓慢移动。
·电脑有可能掉落。
在滑动管理电脑架时，请缓慢推侧面。禁止抓住侧面。
·手指有被夹伤的危险。
在管理电脑架附近作业时，请注意身体不要撞到架子。
·身体有受伤的危险。
在模组内进行维修保养作业时，请将管理电脑架滑动到不进行作业
的模组侧，使其不会碰撞到身体。
·身体有受伤的危险。
请不要向管理电脑用电源连接器连接电脑以外的设备。
·有可能影响到设备的使用。
管理电脑用电源连接器的电压是 AC200 ～ 230V。请在确认可以作为
电脑的输入电压使用后，再进行连接。
·有损伤电脑的危险。
⊼ᛣ
ोܹ⊼ᛣ
ᇣᖗ㾺⬉
ᇣᖗ㾺⬉
ᇣᖗ㾺⬉
1. 安全指南 QD111-04
12 供料器类型清扫刷单元使用说明书
MEMO:
QD111-04 2. 各部分的名称和功能
供料器类型清扫刷单元使用说明书 13

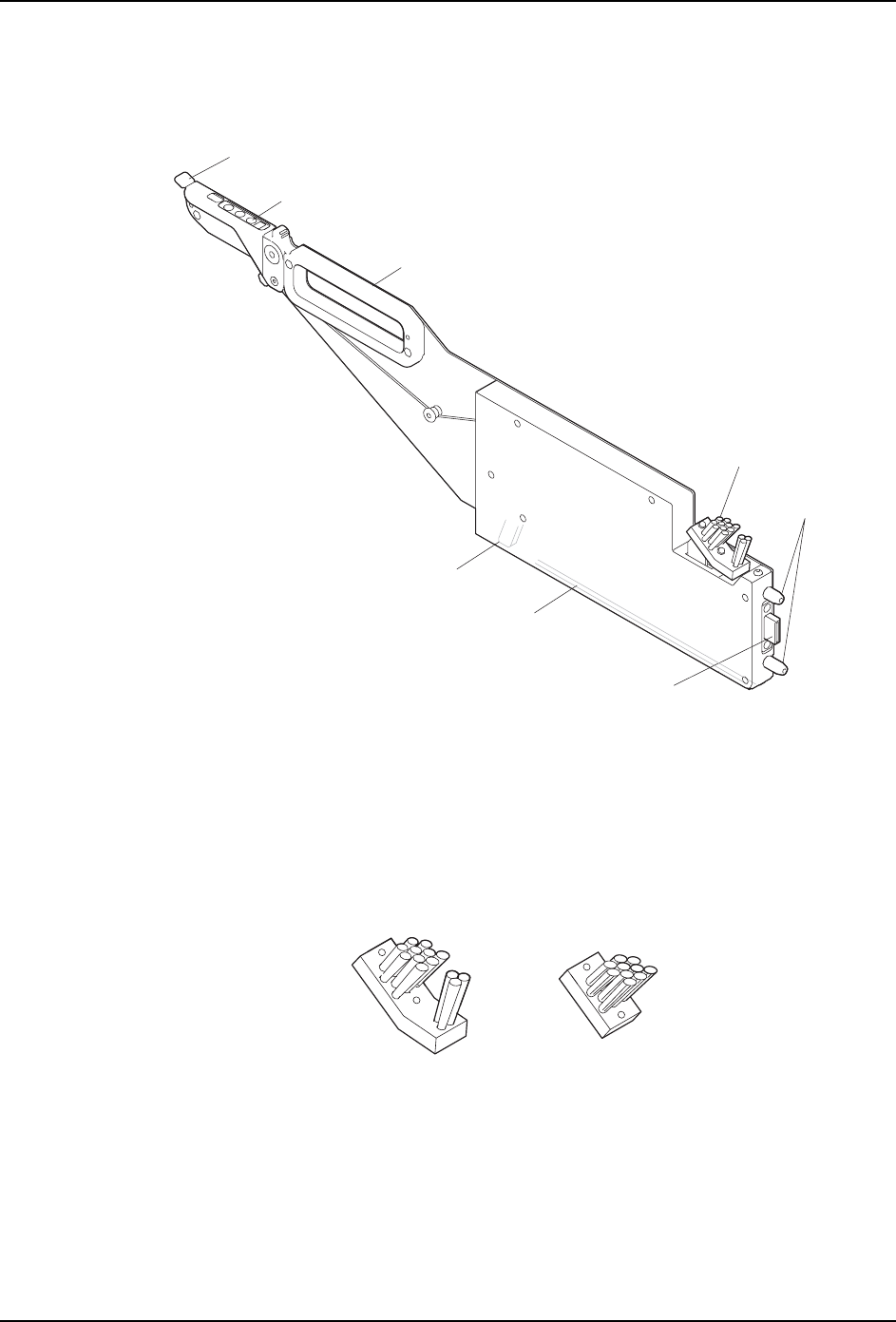

2. 各部分的名称和功能
2.1 单元主体
2.2 刷子
对贴装工作头的吸嘴和热补正定位点进行清扫。
备注 )根据不同的销售时期，存在安装 1 个刷子类型的情况。在此场合，H08Q，H12SQ，H12HSQ
工作头只对应吸嘴的清扫，不对应热补正定位点的清扫。需要进行热补正定位点的清扫
时，请将刷子部分更换为 2 个刷子类型。需要 2 个刷子类型的刷子时，请和本公司联系。
有关刷子的更换方法，请参照 " 5.2 如何拆下刷子 "
1676D
᪡䴶ᵓ
།ഫ
ᇐ䔼
䗮ֵᦦӊ
ᅮԡ䫔
།㋻ᴚ
ᡞ
ࠋᄤ
1676
Ͼࠋᄤ㉏ൟ Ͼࠋᄤ㉏ൟ
