3. 安装 QD111-04
18 供料器类型清扫刷单元使用说明书

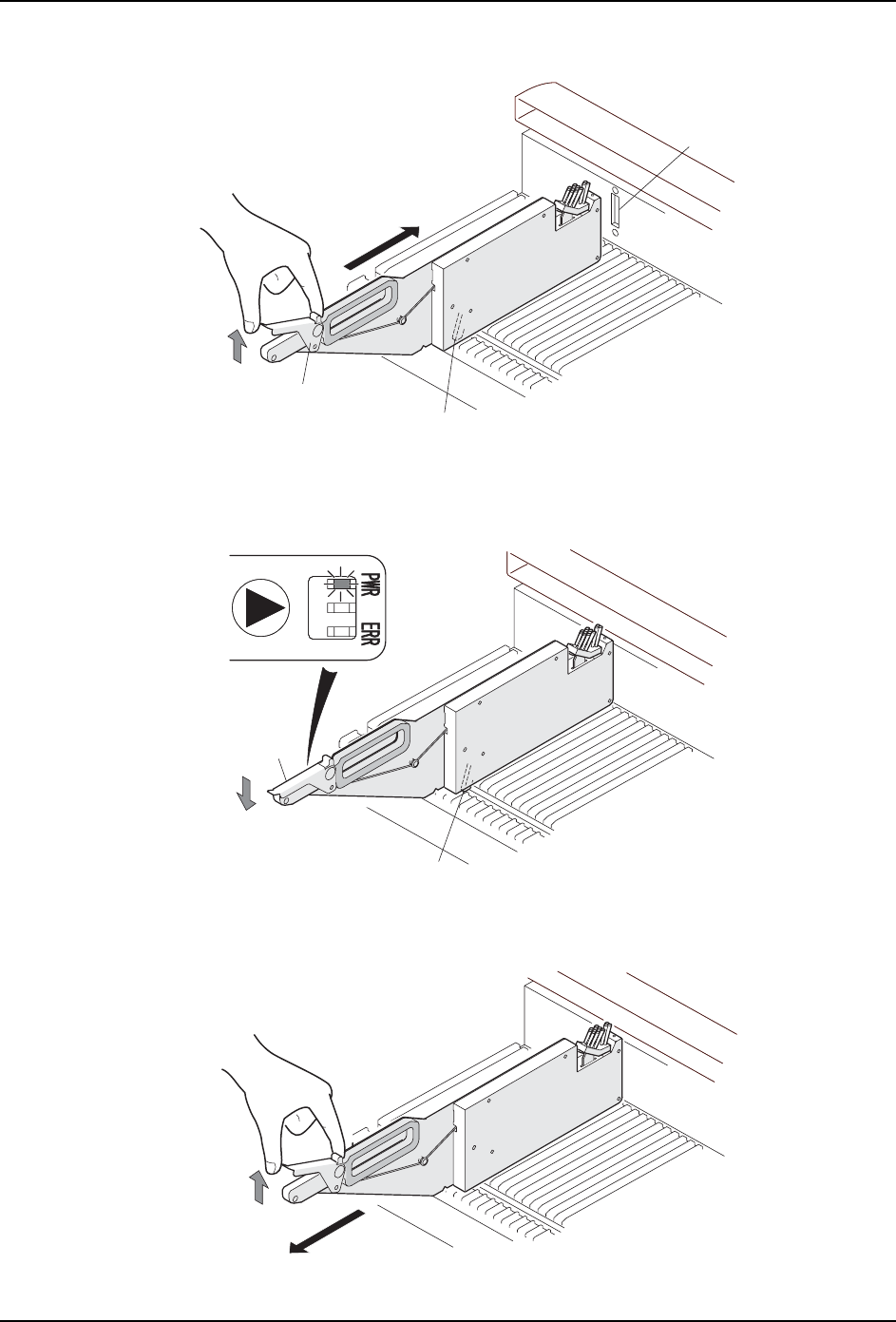

3. 请提起夹紧杆，插入到最里面。
备注 )请确认先端部的定位销和接插件被完全插入到机器侧的孔和接插件内。
4. 当返回夹紧杆后，夹块就会下降，清扫刷单元就会被锁定在料站托架上。如果安装正确，
操作面板的 PWR 指示灯 （绿色）就会亮灯。
注意 )从料站托架上卸下清扫刷单元的时候，请先提起夹紧杆，然后拉出供料器。如果没有
提起夹紧杆而直接拉出，会造成接插件的接触不良，并有可能损坏单元内的电路板。
167D
䗮ֵᦦӊ
།㋻ᴚ
།ഫ
167D
།ഫ
།㋻ᴚ
01NST-0257a
QD111-04 3. 安装
供料器类型清扫刷单元使用说明书 19
3.2 搭载条件
1. 清扫刷单元可以安装在任意的料槽内。
2. 清扫刷单元的占有料槽数为 2 个。
3. 料槽没有空的时候，请暂时卸下供料器，确保空料槽。
4. 如果安装了多台清扫刷单元，将使用被安装在号码小的料槽上的清扫刷单元。
5. 清扫刷单元能够清扫的工作头如下所示。另外，各工作头的标准吸嘴
（Φ 0.3、Φ 0.4、Φ 0.7、Φ 1.0、Φ 1.3、Φ 1.8）为清扫对象。
·H08、H08Q 工作头
·H12、H12S、H12HS、H12SQ、H12HSQ 工作头
