QD111-04 3. 安装 供料器类型清扫刷单元使用说明书 17 3. 安装 3.1 安装清扫刷单元 1. 请确认刷子上是否附着了垃圾或 灰尘等。 如果附着了垃圾或灰尘等， 请通过吹气等除去。 2. 将单元先端部放置在料站托架上 ，将底部的导轨插入料槽内。 备注 )此时， 如果清扫刷单元的刷子处于 上升的位置， 会因单元底部的挡块而无法 插入到料 槽内。请将清扫刷单元安装到供料器安装台上后 （一边用手指抬起挡快一边安装） ， 按 下操…
2. 各部分的名称和功能 QD111-04
16 供料器类型清扫刷单元使用说明书
MEMO:
QD111-04 3. 安装
供料器类型清扫刷单元使用说明书 17
3. 安装
3.1 安装清扫刷单元
1. 请确认刷子上是否附着了垃圾或灰尘等。如果附着了垃圾或灰尘等，请通过吹气等除去。

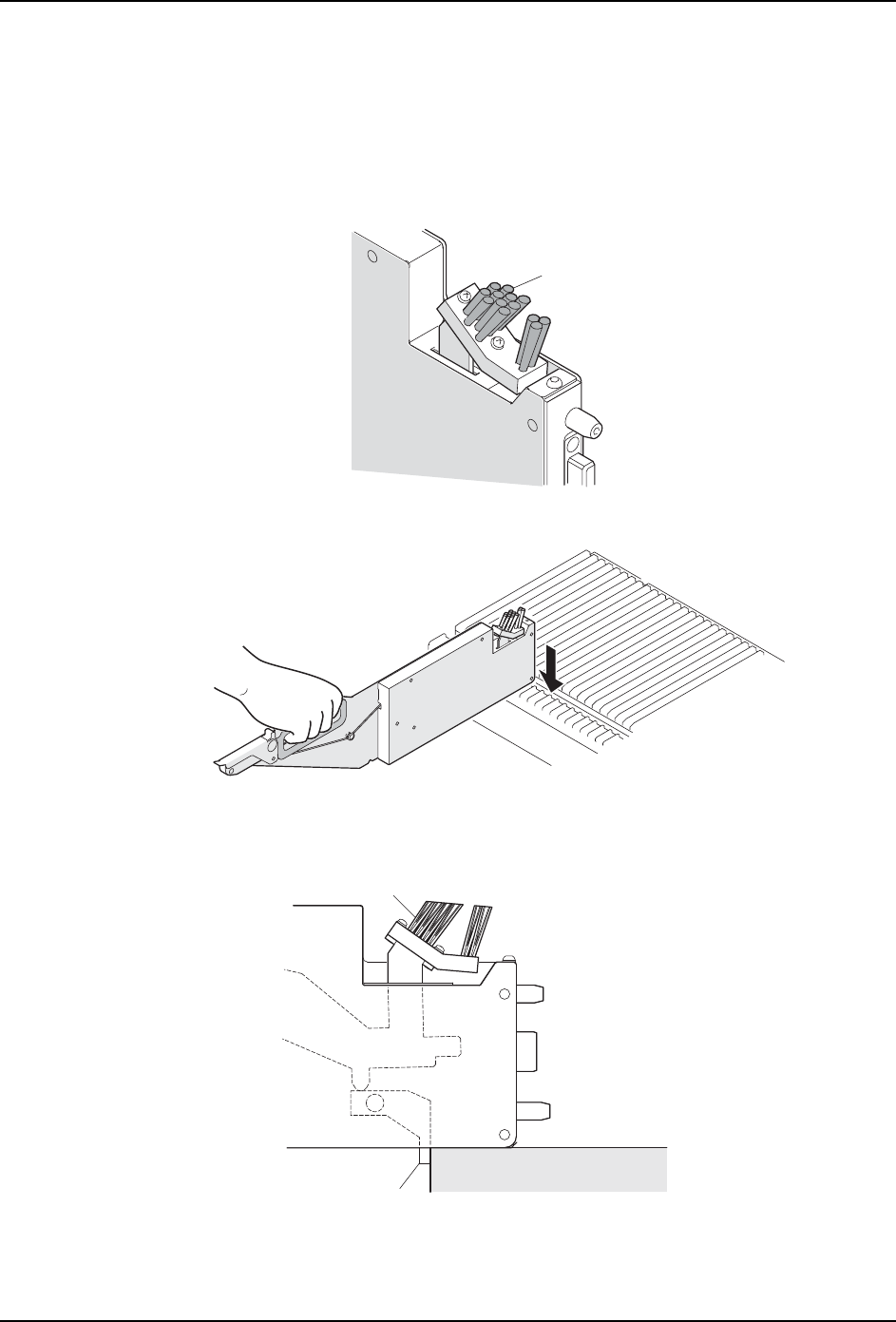

2. 将单元先端部放置在料站托架上，将底部的导轨插入料槽内。
备注 )此时，如果清扫刷单元的刷子处于上升的位置，会因单元底部的挡块而无法插入到料
槽内。请将清扫刷单元安装到供料器安装台上后（一边用手指抬起挡快一边安装），按
下操作面板的原点对照按钮进行设零。
167D
ࠋᄤ
01NST-0254a
167D
ᣵഫ
ࠋᄤ
3. 安装 QD111-04
18 供料器类型清扫刷单元使用说明书
3. 请提起夹紧杆，插入到最里面。
备注 )请确认先端部的定位销和接插件被完全插入到机器侧的孔和接插件内。
4. 当返回夹紧杆后，夹块就会下降，清扫刷单元就会被锁定在料站托架上。如果安装正确，
操作面板的 PWR 指示灯 （绿色）就会亮灯。
注意 )从料站托架上卸下清扫刷单元的时候，请先提起夹紧杆，然后拉出供料器。如果没有
提起夹紧杆而直接拉出，会造成接插件的接触不良，并有可能损坏单元内的电路板。
167D
䗮ֵᦦӊ
།㋻ᴚ
།ഫ
167D
།ഫ
།㋻ᴚ
01NST-0257a
