2. 各部分的名称和功能 QD111-04 14 供料器类型清扫刷单元使用说明书 2.3 操作面板 各按钮的功能如下所示。 不过， 操作面板上的滑动开关由于没被使用， 所以切换开关不会使 动作产生变更。 a. 原点对照按钮 · 进行刷子高度的零设定。在上升 或下降刷子之前，请按下该按钮进 行零设定。 b. 上升按钮 · 在按住按钮的这段时间，刷子上 升。 c. 下降按钮 · 在按住按钮的这段时间，刷子下 降。 d. LED 指示灯 · …
QD111-04 2. 各部分的名称和功能
供料器类型清扫刷单元使用说明书 13
2. 各部分的名称和功能
2.1 单元主体
2.2 刷子
对贴装工作头的吸嘴和热补正定位点进行清扫。
备注 )根据不同的销售时期，存在安装 1 个刷子类型的情况。在此场合，H08Q，H12SQ，H12HSQ
工作头只对应吸嘴的清扫，不对应热补正定位点的清扫。需要进行热补正定位点的清扫
时，请将刷子部分更换为 2 个刷子类型。需要 2 个刷子类型的刷子时，请和本公司联系。
有关刷子的更换方法，请参照 " 5.2 如何拆下刷子 "
1676D
᪡䴶ᵓ
།ഫ
ᇐ䔼
䗮ֵᦦӊ
ᅮԡ䫔
།㋻ᴚ
ᡞ
ࠋᄤ
1676
Ͼࠋᄤ㉏ൟ Ͼࠋᄤ㉏ൟ
2. 各部分的名称和功能 QD111-04
14 供料器类型清扫刷单元使用说明书
2.3 操作面板
各按钮的功能如下所示。不过，操作面板上的滑动开关由于没被使用，所以切换开关不会使
动作产生变更。
a. 原点对照按钮
·进行刷子高度的零设定。在上升或下降刷子之前，请按下该按钮进行零设定。
b. 上升按钮
·在按住按钮的这段时间，刷子上升。
c. 下降按钮
·在按住按钮的这段时间，刷子下降。
d. LED 指示灯
·PWR （绿色）：电源被接通后一直亮灯。
·ERR （红色）：发生错误时亮灯。
167D
ϟ䰡ᣝ䪂 Ϟछᣝ䪂
ॳ⚍ᇍ✻ᣝ䪂
⒥ࡼᓔ݇˄Փ⫼˅
/('ᣛ⼎♃
ࠋᄤࠋᄤ
167D
QD111-04 2. 各部分的名称和功能
供料器类型清扫刷单元使用说明书 15

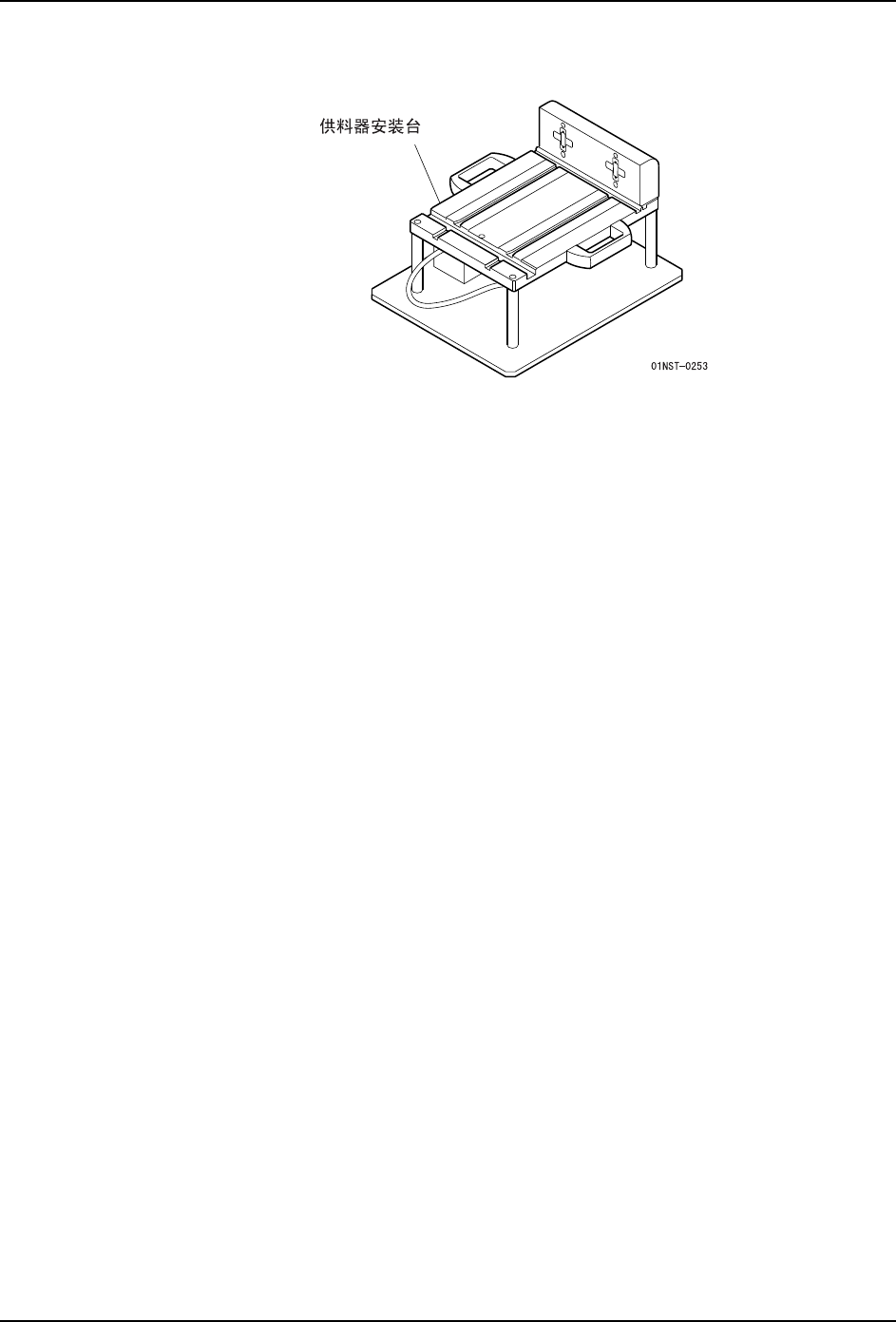

备注 )按钮操作在将清扫刷单元放置到供料器安装台上之后进行。安装在机器的料站托架上
时按钮操作为无效。
