QD111-04 4. 运用方法
供料器类型清扫刷单元使用说明书 21
4. 运用方法
使用供料器类型清扫刷单元进行吸嘴清扫时，有以下 2 种方法。
·使用手动指令进行吸嘴清扫
·在自动运转中定期地进行吸嘴清扫
备注 )在自动运转中进行吸嘴清扫时，需要以下条件。
·NXT 的软件为 V5.17 或更高版本
·供料器类型清扫刷单元的固件为 V2.01 或更高版本
4.1 使用手动指令进行吸嘴清扫
使用机器操作面板上的手动操作清扫吸嘴和热补正定位点。使用此方法可以清扫工作头和
安装在吸嘴置放台上的吸嘴。请将供料器类型清扫刷单元安装到任意的料槽上，按照以下的
步骤执行吸嘴清扫指令。
备注 )1 台供料器类型清扫刷单元需要 2 个料槽。没有空料槽时，请将安装着的供料器临时取
出，安装供料器类型清扫刷单元。
4.1.1 操作步骤
1. 确认生产Job是否已经传送到机器，符合Job的贴装工作头，吸嘴置放台是否已经被设置。

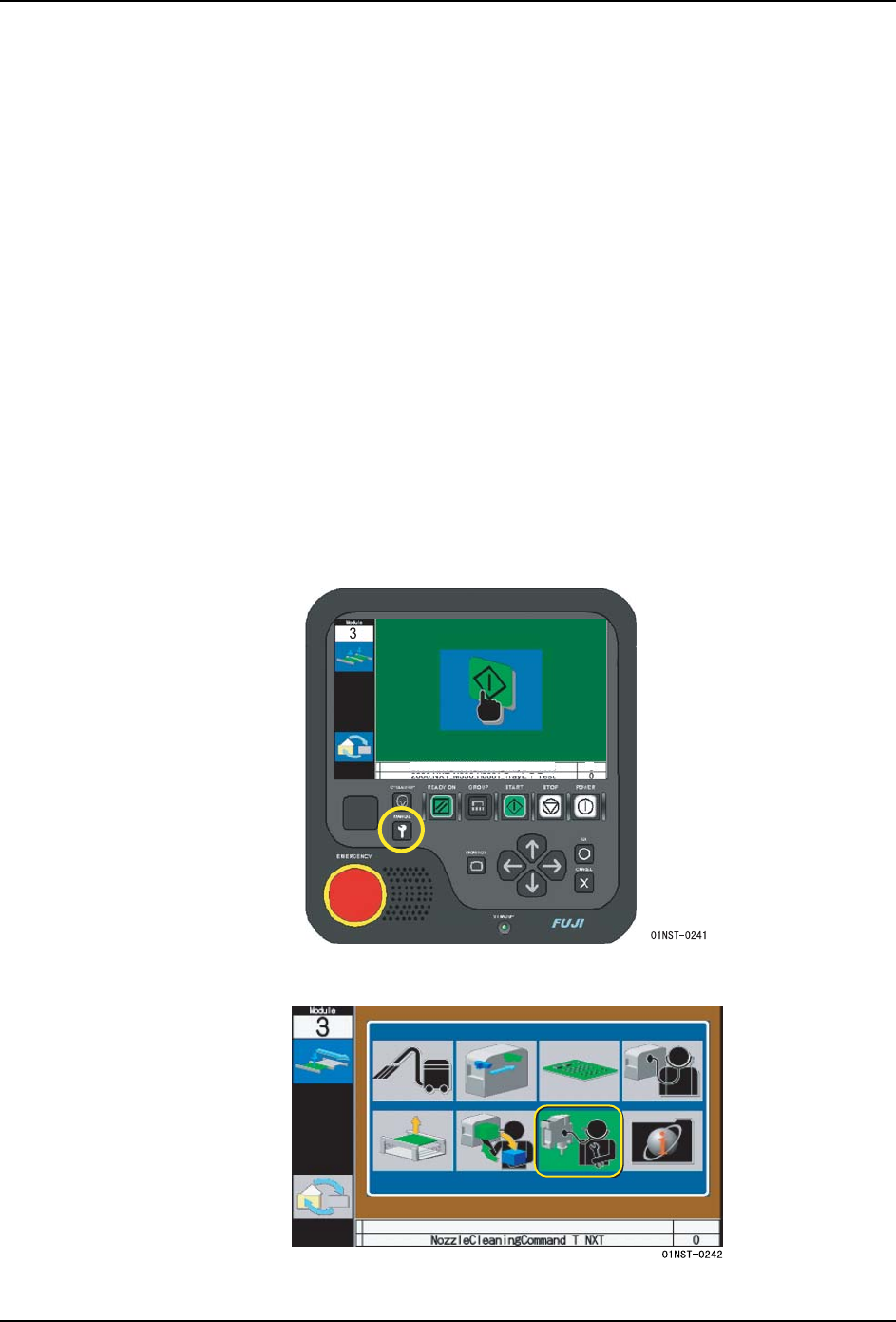

2. 按下 MANUAL 按钮，显示手动指令。
3. 请使用光标键，选择工作头调整示意图，按下 OK 按钮。
4. 运用方法 QD111-04
22 供料器类型清扫刷单元使用说明书

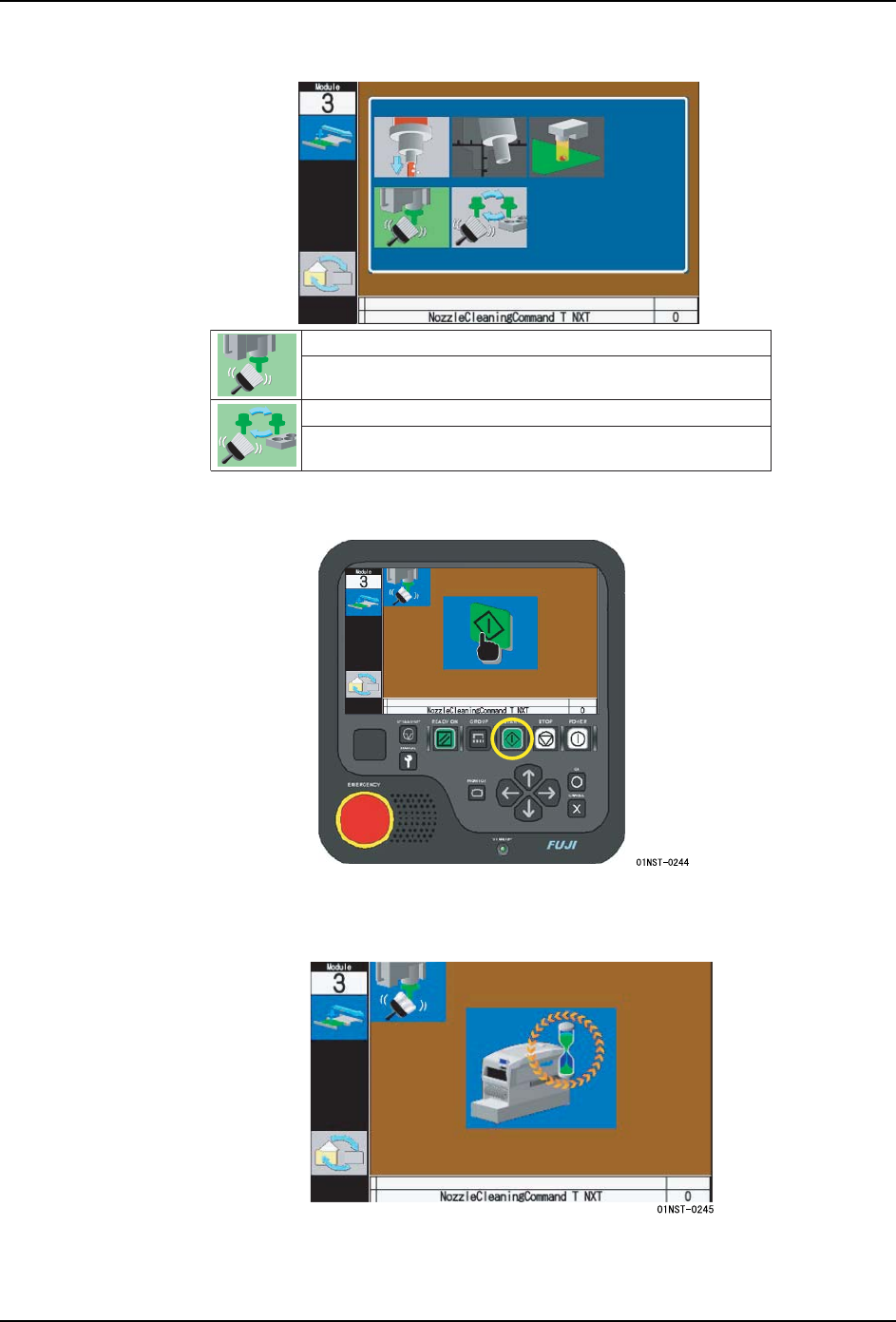

4. 请使用光标键，选择任何一个清扫指令示意图，按下 OK 按钮。
5. 请按下 START 按钮，开始清扫。
备注 )在正在执行指令的时间里，显示机器正在动作中的示意图。指令完成后，就会返回到
工作头调整指令的菜单画面。
注意 )在执行吸嘴清扫指令时，请不要取出供料器类型清扫刷单元。
167
⏙ᠿᎹ༈ఈᣛҸ
⏙ᠿ⛁㸹ℷᅮԡ⚍ˈ✊ৢ⏙ᠿᅝ㺙Ꮉ༈Ϟⱘఈ
⏙ᠿ᠔᳝ఈᣛҸ
⏙ᠿ⛁㸹ℷᅮԡ⚍ˈ✊ৢ⏙ᠿᅝ㺙Ꮉ༈Ϟⱘఈᅝ㺙
ఈ㕂ᬒৄϞⱘఈDŽ
QD111-04 4. 运用方法
供料器类型清扫刷单元使用说明书 23
6. 请在结束吸嘴清扫后，取出供料器类型清扫刷单元。有生产用供料器被取出时，请将其
安装到原来位置。
备注 )即使供料器类型清扫刷单元被安装着也能够进行生产。
4.1.2 注意事项
1. 如果生产 Job 中所指定的工作头不是 H08、H08Q、H12、H12S、H12SQ、H12HS、H12HSQ 时，
无法选择吸嘴清扫指令。
2. 在没有生产 Job 的状态或者是传送模式时，不能执行吸嘴清扫指令。
3. 即使在工作头上没有吸嘴的状态下也执行清扫指令。此时，不进行吸嘴的清扫，而是执
行热补正定位点的清扫。
4. 在吸取了元件的状态执行工作头清扫指令时，机器将在废弃元件之后进行清扫动作。
5. 对于被指定为吸嘴头跳过的吸嘴头，不执行吸嘴的清扫。

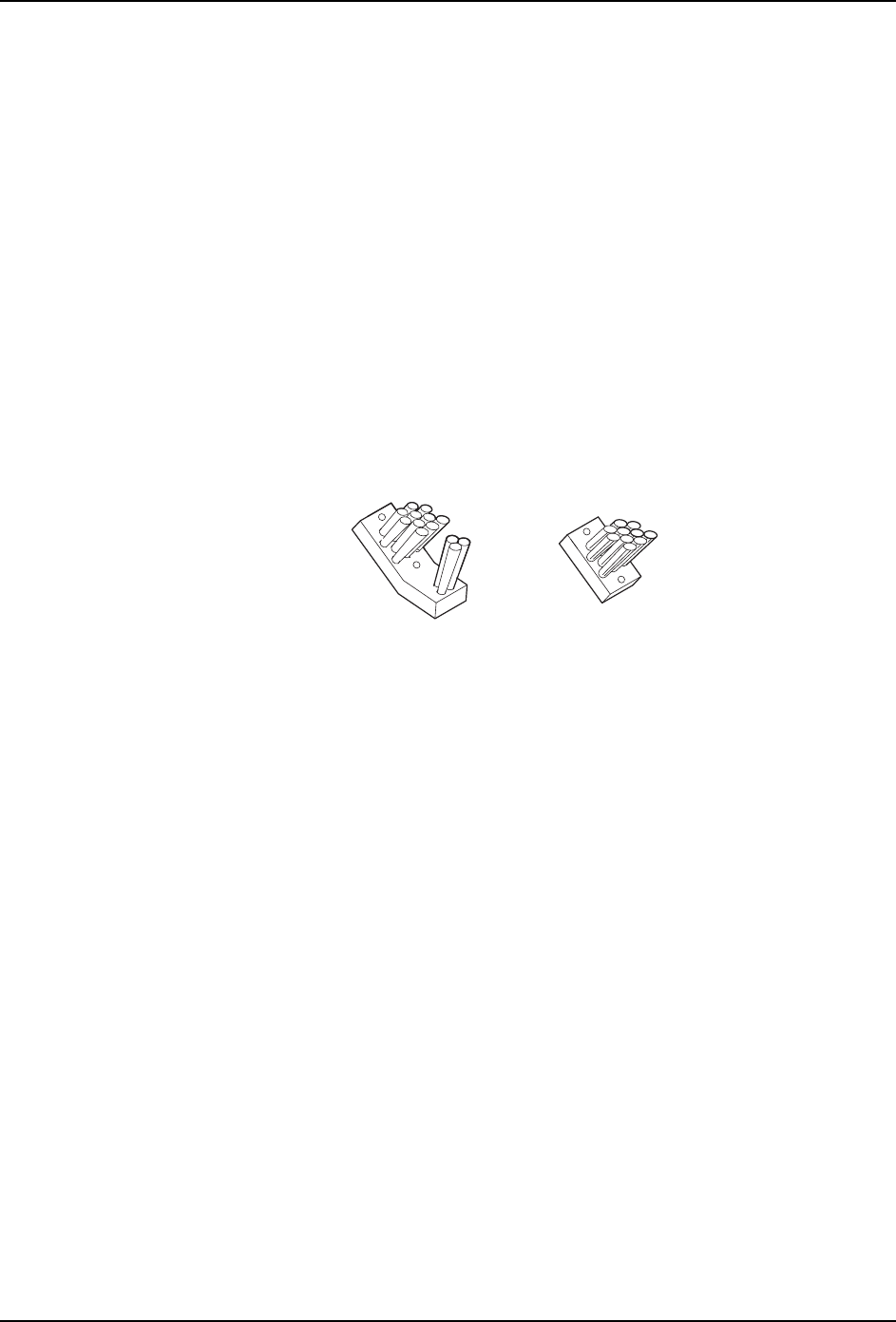

6. 在进行 H08Q、H12SQ、H12HSQ 工作头的热补正定位点清扫时，需要带 2 个刷子的供料器
类型清扫刷单元。使用 1 个刷子类型时，只能执行吸嘴的清扫。
1676
Ͼࠋᄤ㉏ൟ Ͼࠋᄤ㉏ൟ
