- 147 - 74. E REPLACING OVERALL CHANG ER TRUCK EF COMPONENTS(3) 電動一括交換台車 ＥＦ 関係（３） 66 57 56 55 54 98 76 76 98 72 73 74 70 74 73 72 71 70 68 77 69 69 77 67 10 10 9 91 90 1 9 2 8 5 4 4 5 8 83 80 80 79 78 78 79 91 90 84 87 8…
- 146 -
NOTE( 注記 ) #01....FOR WITHOUT CUTTER カッター無し用
#02....TYPE 950MM ９５０ ＭＭ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-12818 TROLLEY ASM
トロリー組
1
2
#02
401-20913 TROLLEY_ASM_950
トロリー組＿９５０
1
3 WP-0621036-SP WASHER
平座金
(4)
4 SM-3061052-TN SCREW
丸ねじ Ｍ６ Ｌ＝１０
(4)
5 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿Ｌ７０
(1)
6 400-94837 TROLLEY UPPER
トロリーアッパー
(1)
7 401-10302 TROLLEY BOTTOM
トロリーボトム
(1)
8 400-01730 SCALE MARKS SEAL
メモリシール
(2)
9 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ１２ Ｌ＝１５０
(2)
10 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
11 400-89239 E TROLLEY PLATE
Ｅトロリープレート
(4)
12 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
13 401-47459 TROLLEY STOPPER BLOCK R
トロリーストッパーブロックＲ
(1)
14 401-47458 TROLLEY STOPPER BLOCK L
トロリーストッパーブロックＬ
(1)
15 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
16 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(4)
17 400-94859 CASTER 107N
キャスター １０７Ｎ
(4)
18 SL-6082092-TN BOLT
座金付き六角穴ボルト
(16)
19 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
20 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(4)
22 SM-6040602-TN BOLT
六角穴ボルト
(16)
23 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
24 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
25 SL-6062592-TN SCREW
座金付き六角穴ボルト
(2)
26 SL-6041292-TN SCREW
座金付き六角穴ボルト
(1)
27 400-23476 FG GUM SHEET
ＦＧゴムシート
(1)
28 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
29 SL-6083092-TN SCREW
座金付き六角穴ボルト
(6)
30 400-94928 TROLLEY HANDLE ASM
トロリーハンドル組
(2)
31 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
32 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
33 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
34 400-94854 HANDLE SHAFT ET
ハンドルシャフトＥＴ
(1)
35 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
36 PS-0400122-KP SPRING PIN
スプリングピン
(2)
37 PS-0600182-KP SPRING PIN
スプリングピン ６Ｘ１８
(1)
38 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
39 401-12820 TROLLEY TAPE GUIDE ASM
トロリーテープガイド組
(1)
40 401-27990 BANK_PLATE_R
バンクプレートＲ
(1)
41 401-27989 BANK_PLATE_L
バンクプレートＬ
(1)
42 401-28047 LINEAR_SHAFT
リニアシャフト
(2)
43 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
44 400-98942 SUPPORT SHAFT
サポートシャフト
(2)
45 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
46 401-10311 TAPE GUIDE BR R
テープガイドブラケットＲ
(1)
47 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
48 401-10312 TAPE GUIDE SUPPORT
テープガイドサポート
(1)
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
50 400-94372 TAPE GUIDE BR C
テープガイドブラケットＣ
(1)
51 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦポジションラベル（４０）＿２
(1)
52 401-10310 TAPE GUIDE BR L
テープガイドブラケットＬ
(1)
53 E4981-700-000 LABEL
ＥＰＲＯＭ用ブランクラベル
1
54 401-10289 TRASH BOX
トラッシュボックス
1
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
16
56 400-94860 TH CASTER
ＴＨキャスター
4
57 401-14554 TAPE HOLDER ASM
テープホルダ組
1
58 400-84676 SEPARATION PLATE
セパレーションプレート
(20)
59 401-10291 REEL FIXING BAR40
リールフィキシングバー４０
(2)
60 401-10286 TRASH BOX FRAME L
トラッシュボックスフレームＬ
(1)
61 401-10287 TRASH BOX FRAME R
トラッシュボックスフレームＲ
(1)
62 401-10290 TAPE HOLDER FOOT
テープホルダ足
(4)
63 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
64 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(20)
65 401-10285 TAPE HOLDER PL
テープホルダＰＬ
(2)
66 E1612-706-C00 REEL SH
リールＳＨ
(20)
67 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(8)
68 400-94863 TAPE SUPPORT
テープサポート
(2)
69 400-84674 REEL SUPPORT ANGLE
リールサポートアングル
(8)
70 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(16)
71 400-94862 TAPE HOLDER BR 1
テープホルダーブラケット１
(3)
72 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(12)
73 400-94864 TAPE HOLDER HANDLE
テープホルダハンドル
(1)
74 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
75
#01
400-94513 TRASH BOX L
トラッシュボックスＬ
1
76 400-25327 CORNER PIECE B1
コーナーピースＢ１
(2)
77 400-94959 TRASH_BOX_L_A
トラッシュボックスＬ＿Ａ
(1)
78 400-25326 CORNER PIECE A1
コーナーピースＡ１
(2)
- 147 -

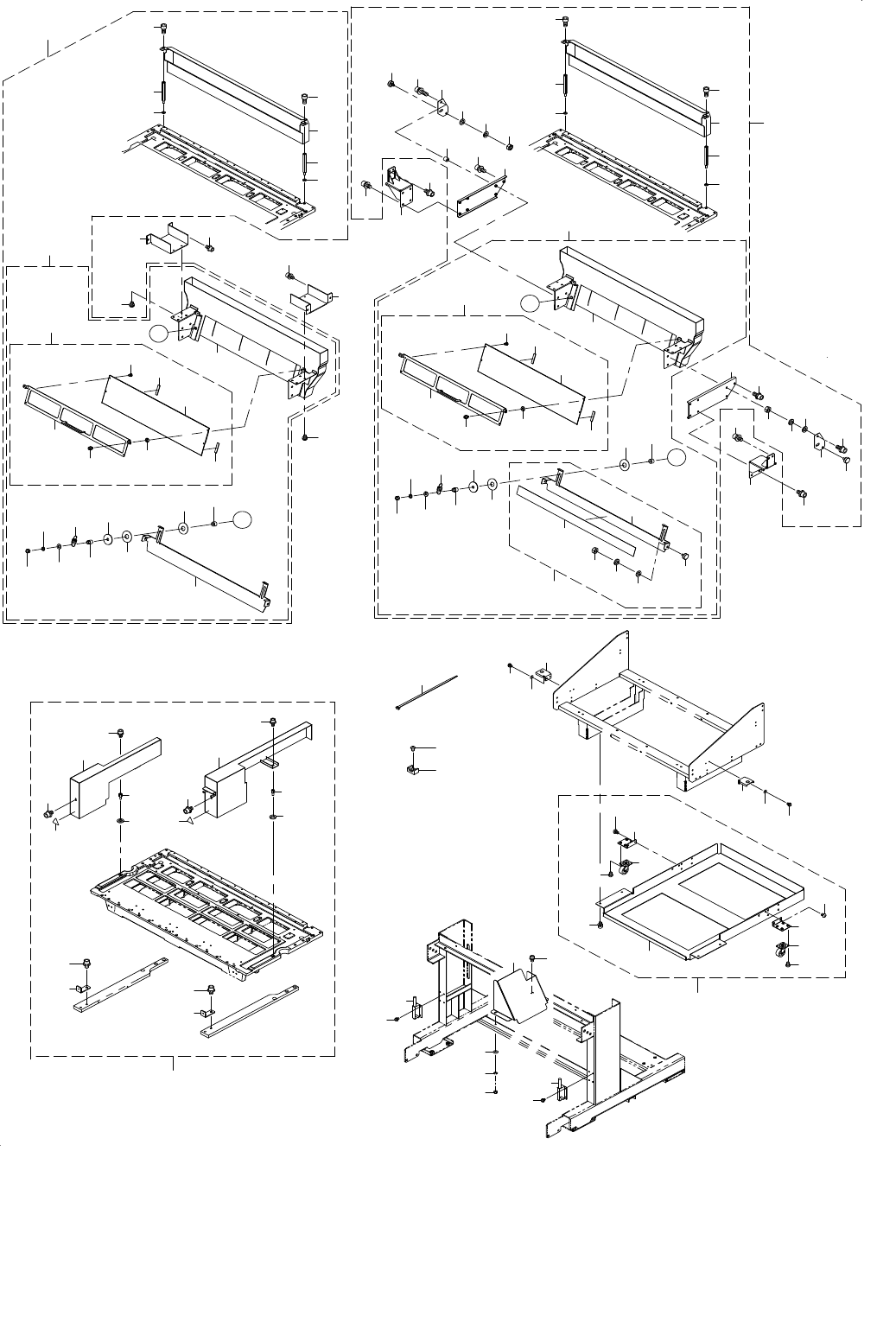

74.E REPLACING OVERALL CHANGER TRUCK EF COMPONENTS(3)
電動一括交換台車 ＥＦ 関係（３）
66
57
56
55
54
98
76
76
98
72
73
74
70
74
73
72
71
70
68
77
69
69
77
67
10
10
9
91
90
1
9
2
8
5
4
4
5
8
83
80
80
79
78
78
79
91
90
84
87
86
89
88
87
86
85
89
88
94
93
92
7
7
6
6
3
82
96
97
95
81
17
18
23
20
21
31
30
28
29
27
24
27
26
A
A
17
19
22
32
25
15
14
14
15
13
12
13
16
36
34
36
34
35
35
42
39
38
39
41
40
40
41
44
64
61
59
B
B
45
46
43
46
48
47
49
50
63
62
65
60
59
52
53
51
58
33
75
71
76
37
11
