1-1
1 装置的概要

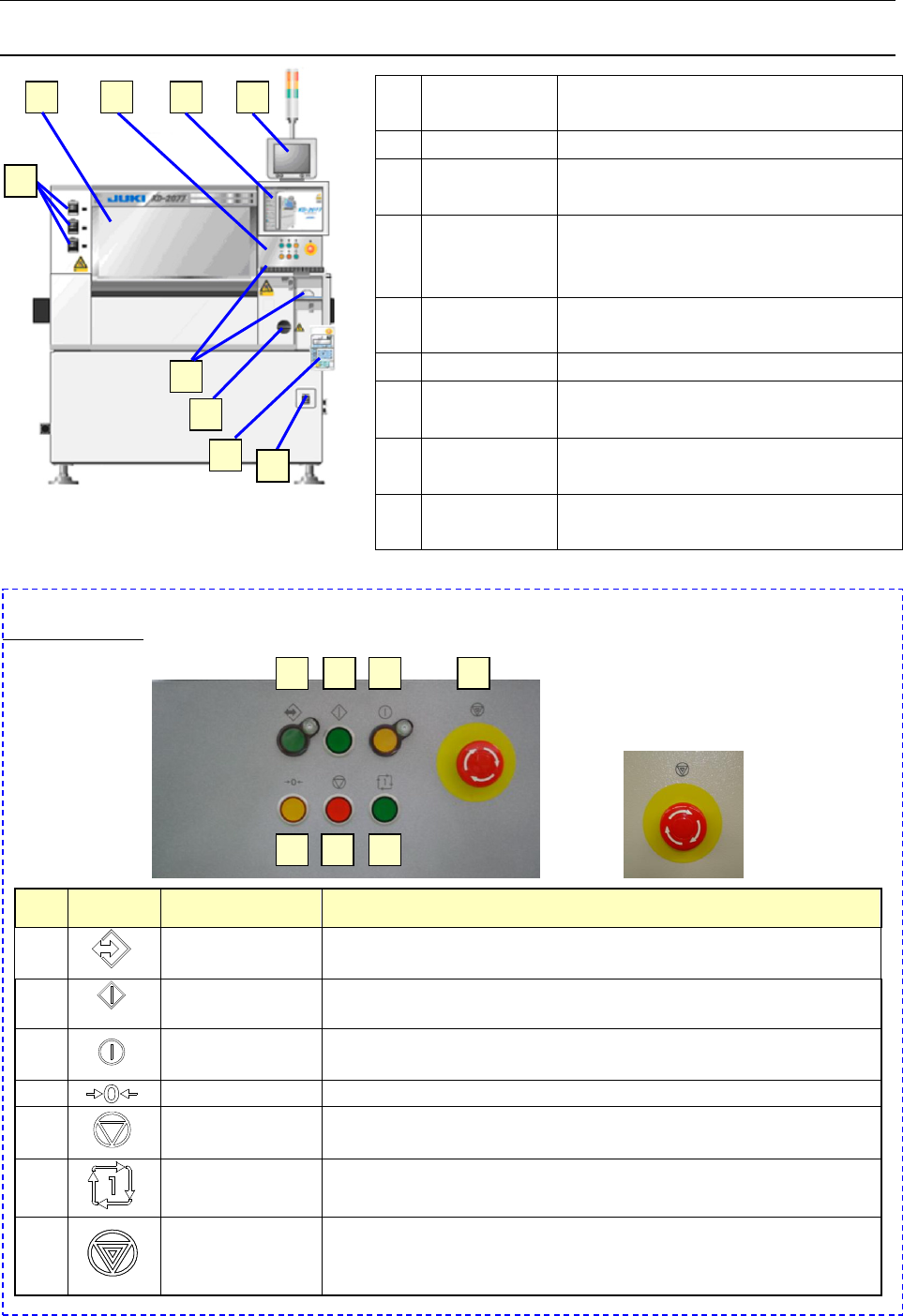

1-1 本装置的构成
✡ 操作面板 ✡
<前侧面板> <后侧面板>
No 开关 名称 功 能
1
Online
・在设备与生产支援系统连接（联机）状态时使用。
・在线状态下指示灯点亮。
2
Start 开始开关。在执行生产动作等时使用。
3
Servo free
使伺服马达（X，Y，Z，θ轴）处于马达停止的状态下时使用。
处于马达停止状态时灯亮。再按 1 次马达将受到激励。
4
Origin 执行所有轴的返回原点。
5
Pause/Stop
结束生产等时使用。
按 1 次暂停，再按 1 次结束生产。
6
Single cycle
在完成 1 张基板的生产即结束生产时使用。
再按１次，将解除该状态。
7
Emergency
异常停止用开关。
在装置异常动作，或可能对人体造成危险时，立即停止机器动
作时使用。按照箭头方向旋转开关将复归到原状态。
① 显示器 示教用的显示器。显示出摄像机拍摄的
画像。
② LCD 液晶显示器。显示出各操作画面。
③ 操作面板
汇集了移动装置用的按钮。（请参考下
述“操作面板”）
④ 安全盖
在生产中等装置动作时，如果打开盖将
立即停止，或者移动到目的地之后停
止。在打开的状态下不能开始生产。
⑤ 键盘
鼠标
操作在 LCD 上表示的各画面。接近计算
机的操作。
⑥ 主按钮 执行装置电源的投入、切断。
⑦
HOD 执行通过摄像机显示画像的位置对准
（示教）。
⑧ 温度调节器 调整加热器的温度。
（请根据所使用的胶粘剂进行调整。）
⑨ 空气压力表
在电源为 ON 时显示空气压力。
①
②
③
⑤
⑦
⑥
④
1 2
3
4 5 6
7
⑧
⑨
2-1
2. 操作程序
2-1 生产准备
1）胶粘剂的准备
① 将胶粘剂从保管场所搬移至装置附近，使其温度接近环境温度。
② 将针安装在注射器上。手持针拧进注射器的前部。
注意)请不要过度用力拧入针，只拧到自然停止的位置进行固定。
使针上缘到注射器前端的间隙，在 2～4mm 左右即可。
在安装针嘴之前，请将针嘴完全清洗干净，并确认针嘴未被阻塞。
请将冷藏保管的胶粘剂，在室温下放置 1 小时左右，使其接近环境温度。
请在确认胶粘剂的使用说明书后使用。
注意
注意
在安装针嘴时，请注意不要拧得过紧。
拧得过紧可能会导致注射器破损。
注意
2-2
2-2 接通主体电源。
请确认装置内部没有基板或工具类等。
① 请向右旋转主旋扭。
② 确认气压表（压力计）。
＜正常压力＞
0.5±0.05Mpa
※如果比 0.4Mpa 低时，请确
认是否空气已经传到主体。
③ Windows XP 与主体的软件依次启动之后，画面上将显示提示信息。
请点击「确定」。
所有轴动作，开始返回原点。
②
①
执行原点复归，则装置开始动作。
请确认装置内部没有扳手等可能与点胶头碰撞的物品之后再执行原点复位。
为了避免受伤，请绝对不要将手或头等伸入装置内部。
请将主旋扭向右旋转 90
度。
＜电源 OFF＞ ＜电源 ON＞
警告
