2-6
2-6 放置生产基板。
变更基板尺寸时，需要根据基板尺寸调整传送宽度。
※ 本书是针对标准外形基准的调整方法展开的说明。有关销基准（选项）的调整方法，
请参考
《
使用说明书 CD
》
的“2-7-3-3 销基准的调整方 法 ”。

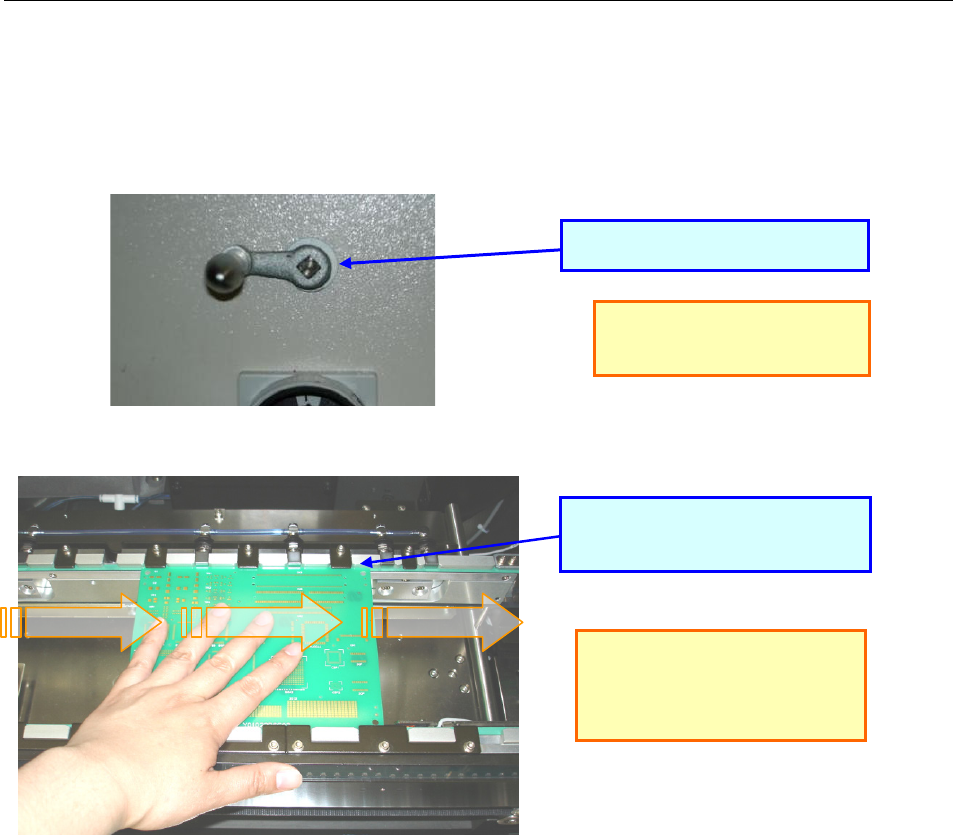

① 旋转摇把，根据使用的基板调整传送轨道的宽度。
※ 请确认整个搬送轨道均
可以顺利地移动基板。
※ 调整后请取下摇把。
请将基板与轨道的间隔调整到
0.5～1mm。
旋转摇把进行调整。
2-7
2-7 安装粘接剂（注射器），抽出针内的空气。
１） 在点胶头的注射器架上安装注射器。
① 请从生产画面的菜单，选择「工具」/「胶粘剂更换」。
② 显示注射器更换位置移动确认信息。
如果按下「确定」按钮，则将点胶头移动至注射器更换位置。
之后，显示空气抽出画面。
③ 从注射器架上取下连接器组件。
④ 请将注射器安装在注射器架上。
如果选择胶粘剂更换，则点胶头开始移动。
请充分确认装置内部、周围是否安全。
为了避免受伤，
请绝对不要将手或头等伸入装置内部。
注意
连接器组件
注射器架
请不要在连接器与软管的连接
部施加力。
请沿顺时针旋转直至内部，完全
安装好。
请在不使用的点胶头上，安装使用完毕的胶粘剂 (注射器)或者空的注射器，
固定连接组件。
2-8
２）抽出针内的空气。
在更换注射器、针等后，需要执行抽气的操作。
注） 如果不抽气，可能导致点胶直径不稳定。
※ 本书针对使用标准点胶头的空气抽出方法进行说明。
使用外部空气抽出单元（选项）时，请参考
《
使用说明书 CD
》
的“10-2 外部空气抽出单元”。
①逆时针旋转注射器（90°左右），拧松注射器。
② 将连接器组件安装在注射器架上。
③请在点胶头的下方铺上承接胶粘剂的无尘纸等。
在装置内部进行操作时请充分注意安全。
为了避免在操作中受伤，
在装置内部进行操作时请不要按下画面上的
操作按钮。
注意
