2-7
2-7 安装粘接剂（注射器），抽出针内的空气。
１） 在点胶头的注射器架上安装注射器。

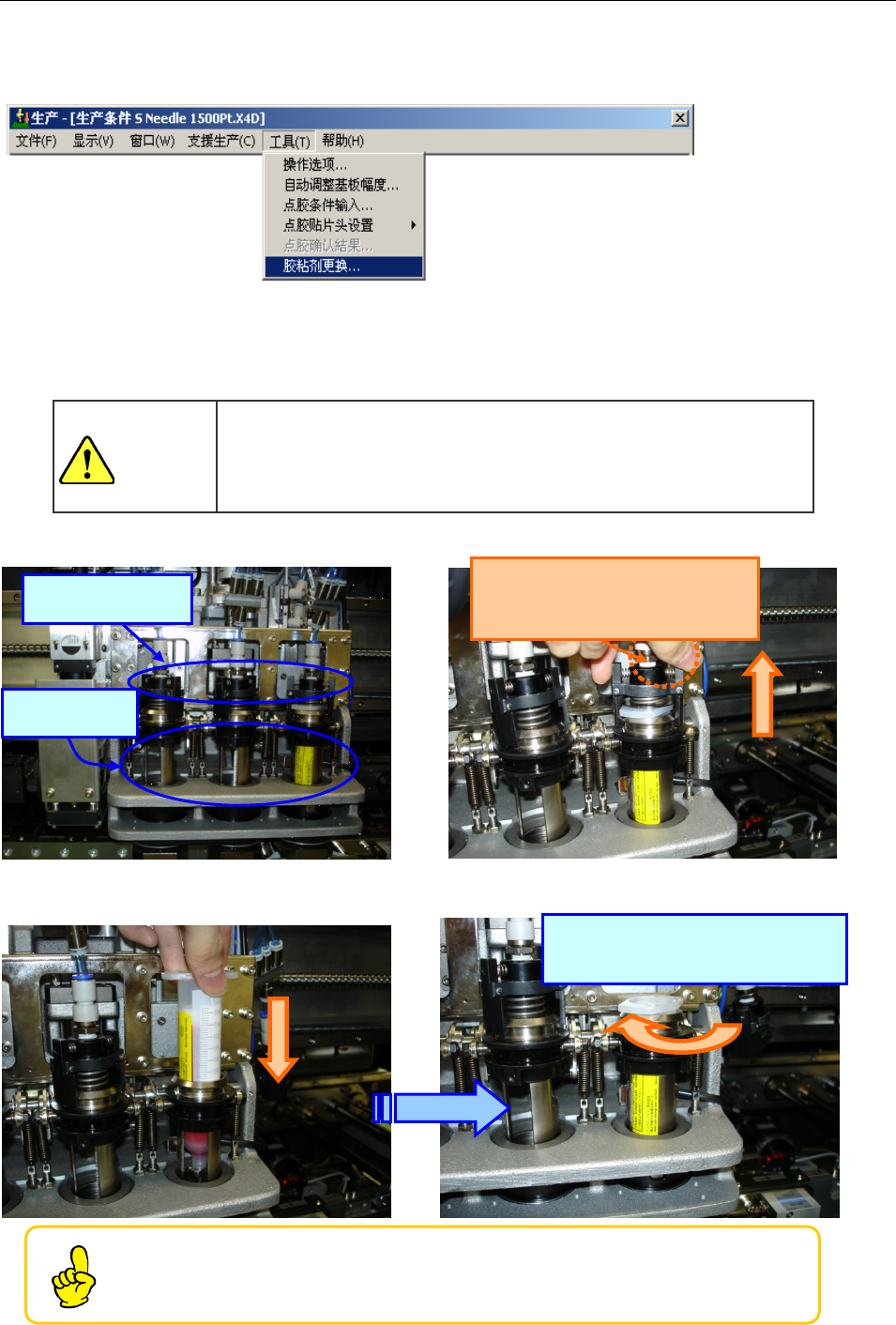

① 请从生产画面的菜单，选择「工具」/「胶粘剂更换」。
② 显示注射器更换位置移动确认信息。
如果按下「确定」按钮，则将点胶头移动至注射器更换位置。
之后，显示空气抽出画面。
③ 从注射器架上取下连接器组件。
④ 请将注射器安装在注射器架上。
如果选择胶粘剂更换，则点胶头开始移动。
请充分确认装置内部、周围是否安全。
为了避免受伤，
请绝对不要将手或头等伸入装置内部。
注意
连接器组件
注射器架
请不要在连接器与软管的连接
部施加力。
请沿顺时针旋转直至内部，完全
安装好。
请在不使用的点胶头上，安装使用完毕的胶粘剂 (注射器)或者空的注射器，
固定连接组件。
2-8
２）抽出针内的空气。
在更换注射器、针等后，需要执行抽气的操作。
注） 如果不抽气，可能导致点胶直径不稳定。
※ 本书针对使用标准点胶头的空气抽出方法进行说明。
使用外部空气抽出单元（选项）时，请参考
《
使用说明书 CD
》
的“10-2 外部空气抽出单元”。

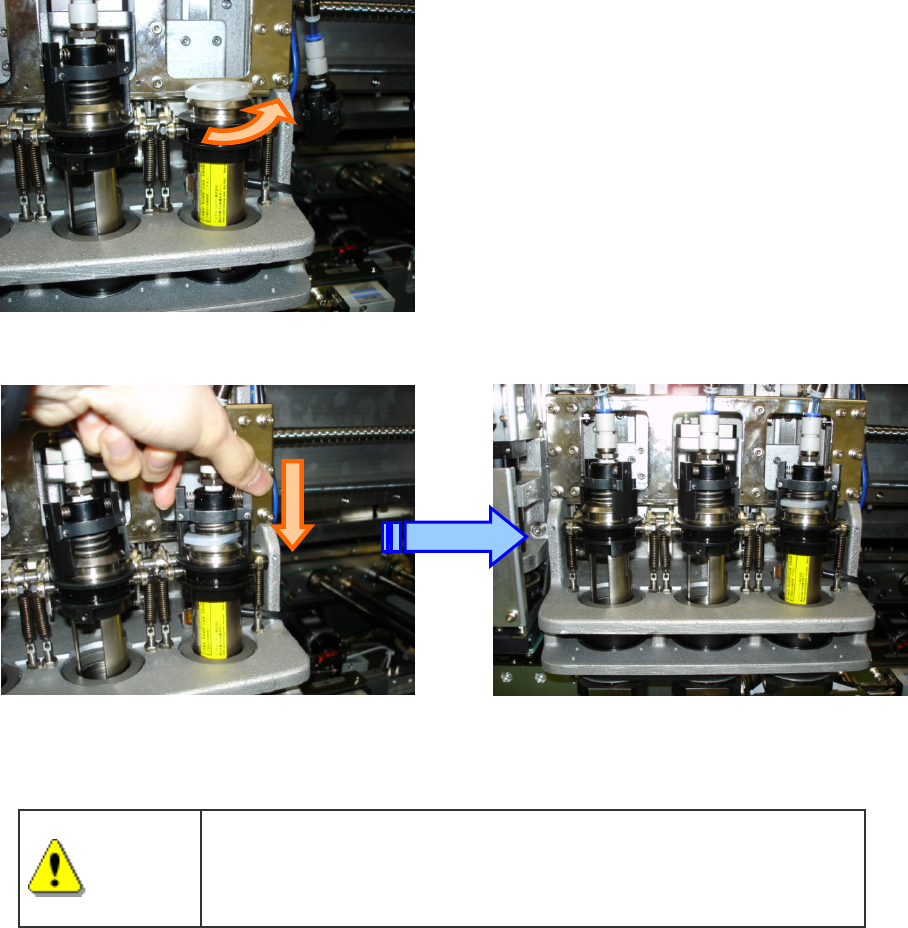

①逆时针旋转注射器（90°左右），拧松注射器。
② 将连接器组件安装在注射器架上。
③请在点胶头的下方铺上承接胶粘剂的无尘纸等。
在装置内部进行操作时请充分注意安全。
为了避免在操作中受伤，
在装置内部进行操作时请不要按下画面上的
操作按钮。
注意
2-9

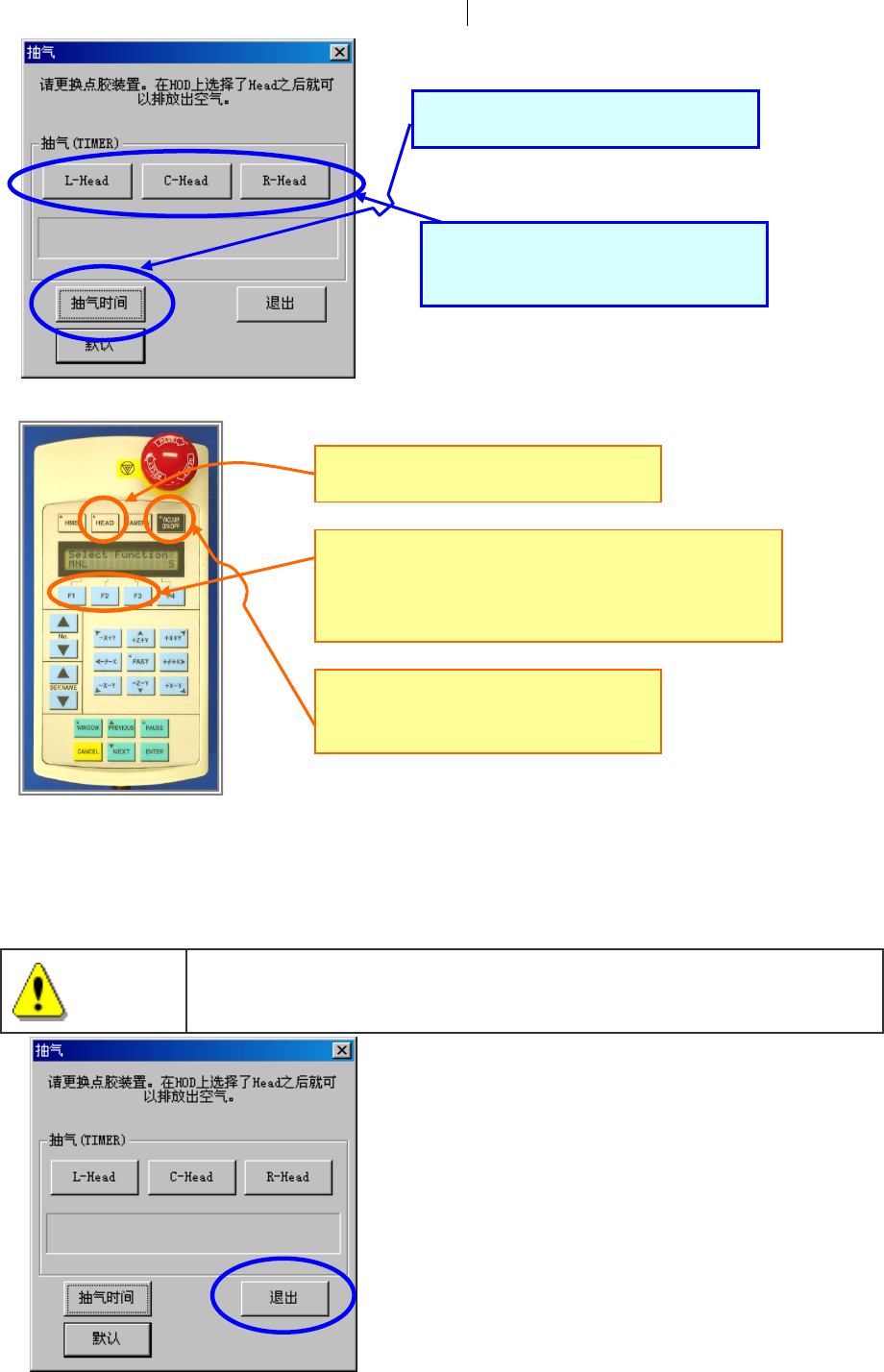

④ 实施抽气。抽气的实施方法有两种。
方法１ 画面操作（仅在预先设定的时间内抽气）
方法 2 通过 HOD 操作（通过按钮操作抽气）
⑤ 在抽气结束后，请将点胶头下部承接胶粘剂的纸等除去。
⑥ 请将抽气后的注射器从注射器架上取出，拧紧针。（ 参 考 P2-1）
请在拧紧后装在注射器架上，并安装连接器组件。
⑦ 请按抽气画面的「退出」按钮。
1.设定抽气的实施时间。
2.选择抽气的点胶头。
仅在设定时间内抽气。
1.请按下「HEAD」按钮。
2.在 HOD 的液晶画面上显示点胶头的名称。
请按以下的按钮（对应 F1→L、F2→C、F3→R），
选择点胶头。
3.请按下「VACUUM」按钮。
在为 ON 的时间内抽气。
按下退出按钮，点胶头移动到待机位置。
为了避免受伤，
请绝对不要将手
或头等伸入装置内部
。
警告
