Ref No. Remarks R 1 Q'ty 17-H 4ノズルヘ ッド 4 Nozz le Head ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610167833AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 GUIDE- BLOCK 4 1 MTPA0110…
17-H
4ノズルヘッド
4 Nozzle Head

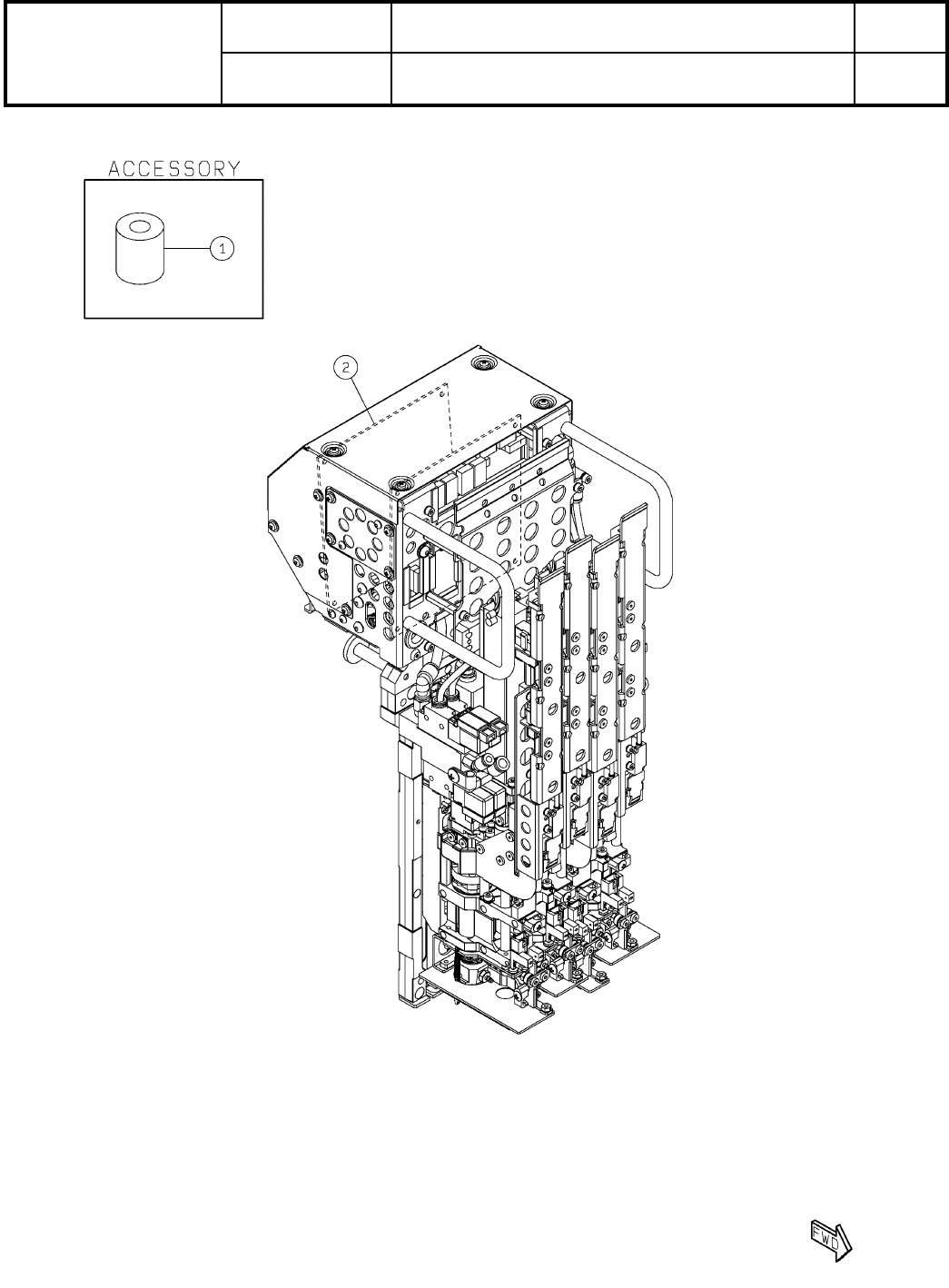

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610167833AA
セクションNo.
PARTS LAYOUT
Section No.
--
O79
( KN610167833AA-12-8 )
Ref
No.
Remarks R
1
Q'ty
17-H
4ノズルヘッド
4 Nozzle Head
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610167833AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
GUIDE-BLOCK
4
1 MTPA011062AB
GUIDE-BLOCK
4
2 MTPA011063AA
BRACKET
4
3 N210199438AC
BRACKET
4
4 N210200194AG
BRACKET
4
5 N210199424AE
BRACKET
4
6 MTPB001095AD
BRACKET
4
7 MTPB001096AC
BRACKET
4
8 MTPB002470AB
SCREW
4
9 N510018232AA
Cross recessed Truss head machine screw M3X10-4.8 A2J (Trivalent)
SENSOR
4
10 MTNS000148AA PM-Y65
BOLT
2
11 N510067764AA Low Head Cap Screw M3X6-8.8 A2J(Trivalent)
BOLT
24
12 N510067884AA Ultra Low Head Cap Screw M3X5-8.8 SOB
BEARING
8
13 KXF0C8ZAA00 683ZZ
BOLT
8
14 N510067767AA Low Head Cap Screw M3X10-8.8 A2J(Trivalent)
BOLT
8
15 N510017239AA
Hexagon socket head cap screw M2.5X14-10.9 A2J (Trivalent)
SPACER
4
16 N510067454AA ASL-335E
SPACER
8
17 MTNK000282AA CL-2607KE
BOLT
8
18 N510017237AA
Hexagon socket head cap screw M2.5X12-10.9 A2J (Trivalent)
WASHER
16
19 N510041286AA
Small round-plain washer 2.5 10H A2J (Trivalent)
BOLT
8
20 N510017246AA
Hexagon socket head cap screw M2.5X6-10.9 A2J (Trivalent)
SPACER
16
21 MTNK001119AA CB-301-5E
BOLT
2
22 N510067768AA Low Head Cap Screw M3X12-8.8 A2J(Trivalent)
SENSOR
4
23 MTKP000743AC
SHEET
4
24 MTPA014680AA
