64-A 軽量16ノズ ルヘッドV 2メカ Light W eight 16 Nozzle Head V2(M ) パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA006094AA セクションNo. PARTS LAYOUT Section No. - - O205 ( KMTKA006094AA-09-1 )
Ref
No.
Remarks R
1
Q'ty
63
LED照明ユニット(側方照明:オプション仕様-1)
LED Lighting Unit(Side Lighting Unit:Option Specification-1)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610161300AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
LED Lighting Unit
1
1 N610161300AA
S
O204
--
( KN610161300AA-05 )

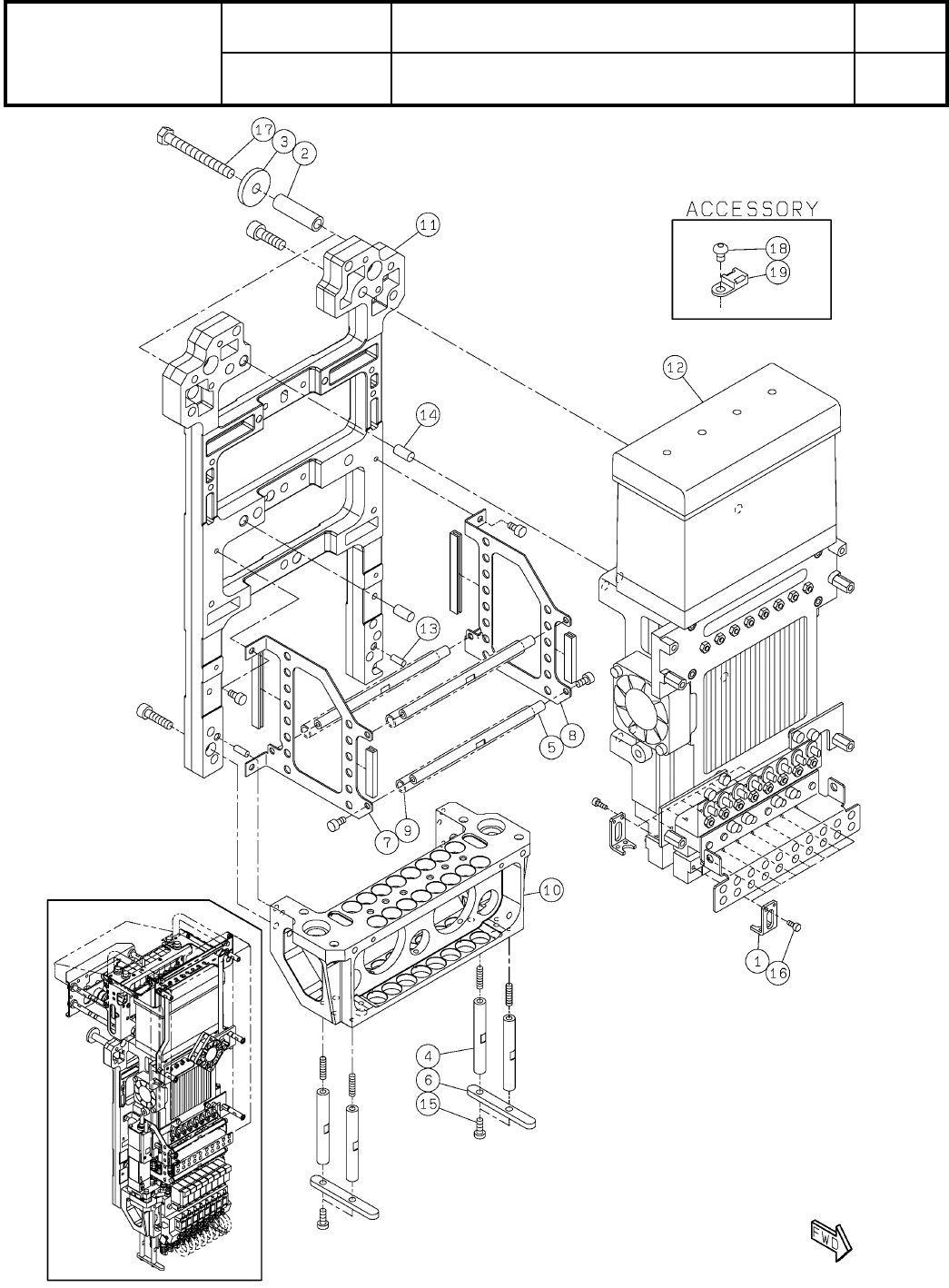

64-A
軽量16ノズルヘッドV2メカ
Light Weight 16 Nozzle Head V2(M)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA006094AA
セクションNo.
PARTS LAYOUT
Section No.
--
O205
( KMTKA006094AA-09-1 )
Ref
No.
Remarks R
1
Q'ty
64-A
軽量16ノズルヘッドV2メカ
Light Weight 16 Nozzle Head V2(M)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA006094AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
16
1 N210151017AB
SPACER
2
2 N510065101AA CB-528E
WASHER
2
3 N210118728AA
POST
5
4 N210118733AB
POST
3
5 N210188974AA
GUARD
2
6 N210118736AA
BRACKET
1
7 N210188971AC
BRACKET
1
8 N210188970AC
TUBE(92mm CUT)
3
9 N610161011AA
BRACKET
1
10 N610161540AC
PLATE
1
11 MTKP003410AC
MOTOR
1
12 N510055635AC
S
RMTA-A002A16-MA13
PIN
2
13 N510020589AA MMS3-8
PIN
2
14 N510020607AA MMS5-10
BOLT
4
15 N510067764AA Low Head Cap Screw M3X6-8.8 A2J(Trivalent)
BOLT
16
16 XVE2B5FTC Hexagon socket head cap screw M2X5-12.9 SOB
BOLT
2
17 N510017750AA
Hexagon head bolt Best class M5X45-6g 4T A2J (Trivalent)
BOLT
14
18 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
CLIP
14
19 KXF0BLPAA00 TA1S8-M
O206
--
( KMTKA006094AA-09-1 )
