사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업 165 4.3 .7 장비 다리 여유 공간 및 고정 P CB 컨베이어 가장자리 4.3 .7.1 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어 컨베이어 가장자리 4 그림 4.3 - 3 PCB 단일 컨베이어에 대한 장비 다…
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.3 장비 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
164
→ M24 너트를 사용하여 중간 장비 다리 (162
페이지에 있는 그림 4.3 - 2 의 항목 3) 의 높이를
다음 값으로 설정합니다 .
4.3.5 표시기 램프 장착
→ 위쪽 덮개판을 모두 제거합니다 .
→ 표시기 램프 케이블을 기본 장비 케이블에 연결합니다 .
→ 표시기 램프의 튜브가 아래 단자까지 충분히 비출 수 있을 때까지 표시기 램프를 구멍에 끼
워 넣습니다 .
→ 단자에서 6 각 소켓 헤드 나사를 조입니다 .
→ 위쪽 덮개판을 모두 고정시킵니다 .
4.3.6 모니터 장착
→ 모니터를 장착하고 케이블을 연결합니다 .
→ 케이블 연결을 확인합니다 .
PCB 컨베이어 높이 중간 장비 다리의 아랫면에서 장비 프레임의 하단 가장자
리까지의 거리
900 mm 180 mm
930 mm 210 mm
950 mm 232 mm
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업
165
4.3.7 장비 다리 여유 공간 및 고정 PCB 컨베이어 가장자리
4.3.7.1 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
컨베이어 가장자리
4

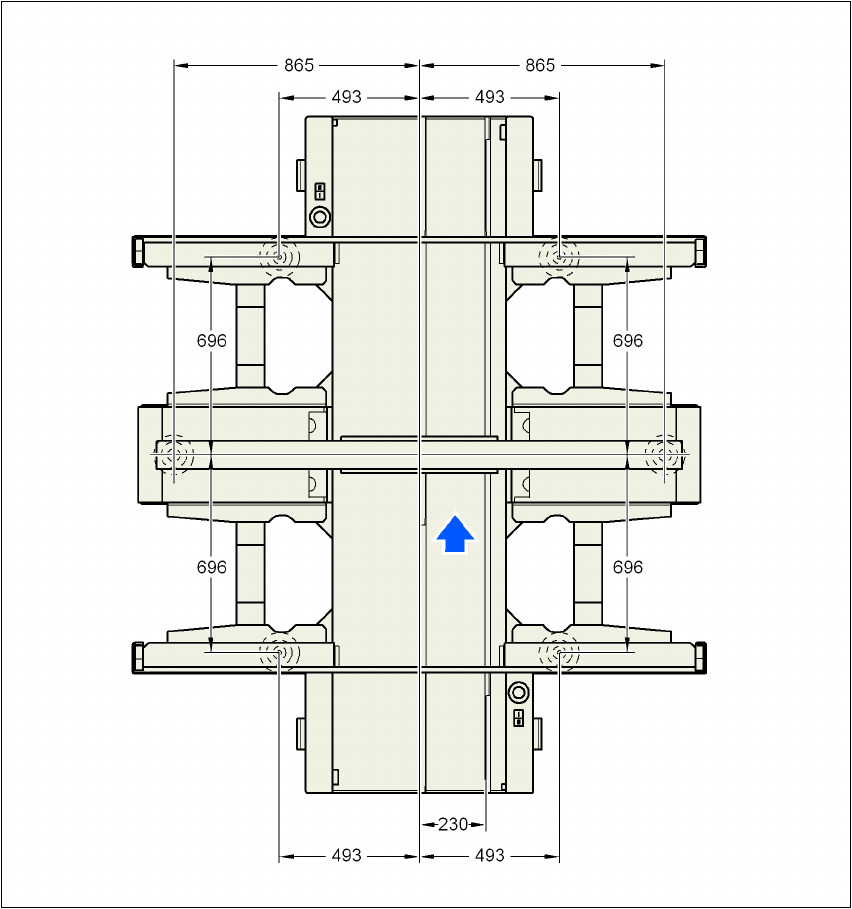

그림 4.3 - 3 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.3 장비 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
166
4.3.7.2 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측
컨베이어 가장자리
4
그림 4.3 - 4 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어 가장자리
