사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.5 장비 작동에 관한 안전 지침
55
2.5.6 입 / 출력 벨트 위의 핸드 가드에 대한 안전 지침
충돌 위험 ! 2
가드는 항상 처리될 PCB 의 높이로 설정되어 있어야 합니다 . 가드와 안전 막대 사이의 간격은
최대한 좁게 유지되어야 합니다 . 가드는 PCB 컨베이어의 입 / 출력 벨트에 맞춰져 있습니다 .
→ 장비 내부의 간격에 손을 뻗지 마십시오 . 리프팅 테이블과 충돌할 위험이 있습니다 .
→ 처리 대상 회로 보드가 통과할 수 있도록 슬롯을 통해 가드의 높이를 조정합니다 .
2
그림 2.5 - 3 장비의 입 / 출력 벨트 가드
(1) 안전 바 ( 고정 )
(2) 가드 ( 조정 가능 )
(3) 높이 조절용 슬롯
(4) 덮개 플랩
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.5 장비 작동에 관한 안전 지침 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
56
2.5.7 Collect&Place 헤드에서 노즐을 떼어내는 것에 관한 안전 지침
주의
날카로운 노즐에 손가락을 다칠 위험이 있습니다 . 2
픽업 / 실장 위치 ( 항목 2) 에서는 노즐을 떼어내지
마십시오
.
슬리브에서 노즐을 직접 떼어내는 절차는 다음과 같습니다 .
→ 제거할 노즐이 있는 슬리브를 분리 지점으로 당깁니다 ( 그림의 1 번 ).
→ 여기서 슬리브로부터 노즐을 떼어냅니다 .
2
그림 2.5 - 4 노즐을 직접 교환할 경우 슬리브의 위치
(1) 슬리브와 노즐의 분리 위치
(2) 픽업 및 실장 위치
사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.5 장비 작동에 관한 안전 지침
57
2.5.8 테이프 절단기에 관한 안전 지침
2

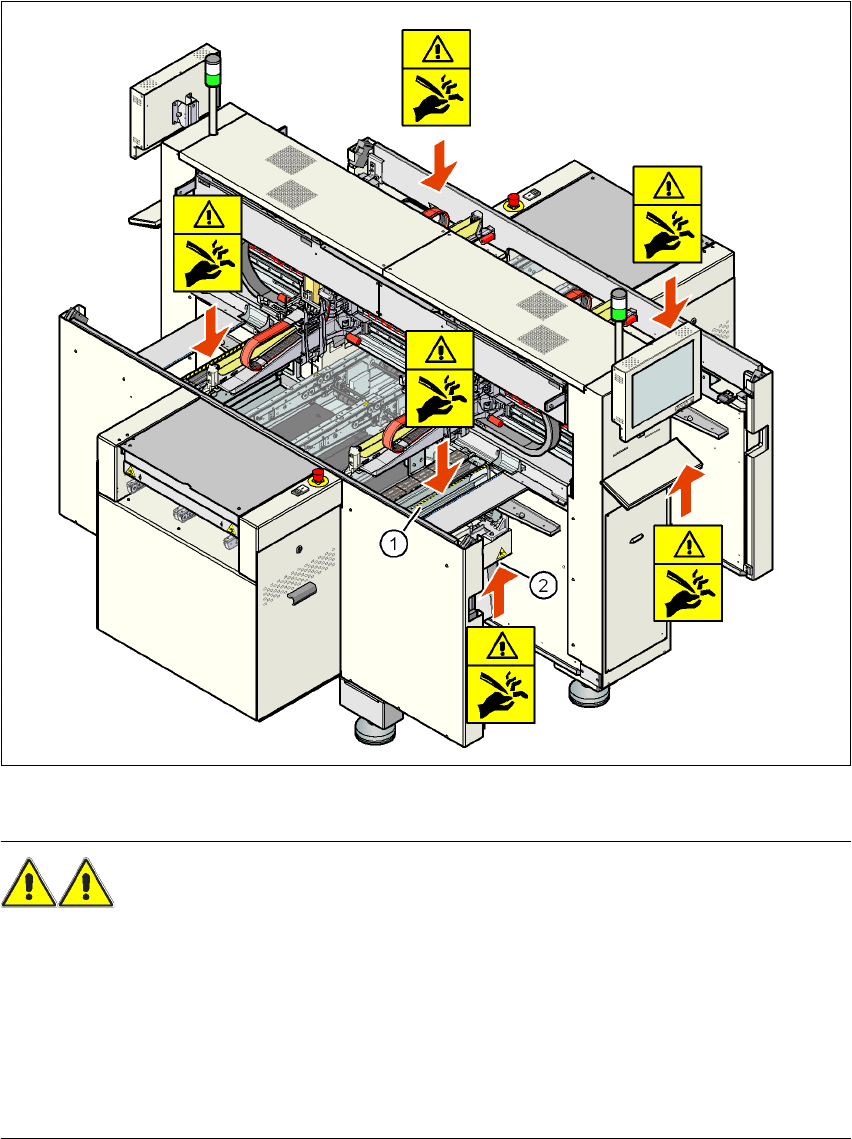

그림 2.5 - 5 테이프 절단기에 관한 안전 지침
절단 위험 경고 ! 2
→ 장비의 전원이 꺼져있는 경우라도 사용된 테이프 채널 ( 항목 1) 을 향해 위에서 아래로 맨손
을 뻗지 마십시오 .
→ 이와 유사하게 , 장비가 꺼져있는 경우에도 사용된 폐 테이프를 제거하는 등의 동작을 위해
맨손을 테이프 절단기 ( 항목 2) 의 배출구 안에 넣지 마십시오 .
→ 테이프 커터 바가 매우 날카로우므로 사용된 폐 테이프를 제거하려면 먼저 장비의 스위치를
끄고 제대로 된 보호 장갑을 착용하는 것이 필수적입니다 .
