사용자 매뉴얼 SIPLACE D4i 5 작동 요원의 작업
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 5.6 피더 모듈 셋업
203
5.6 피더 모듈 셋업
5

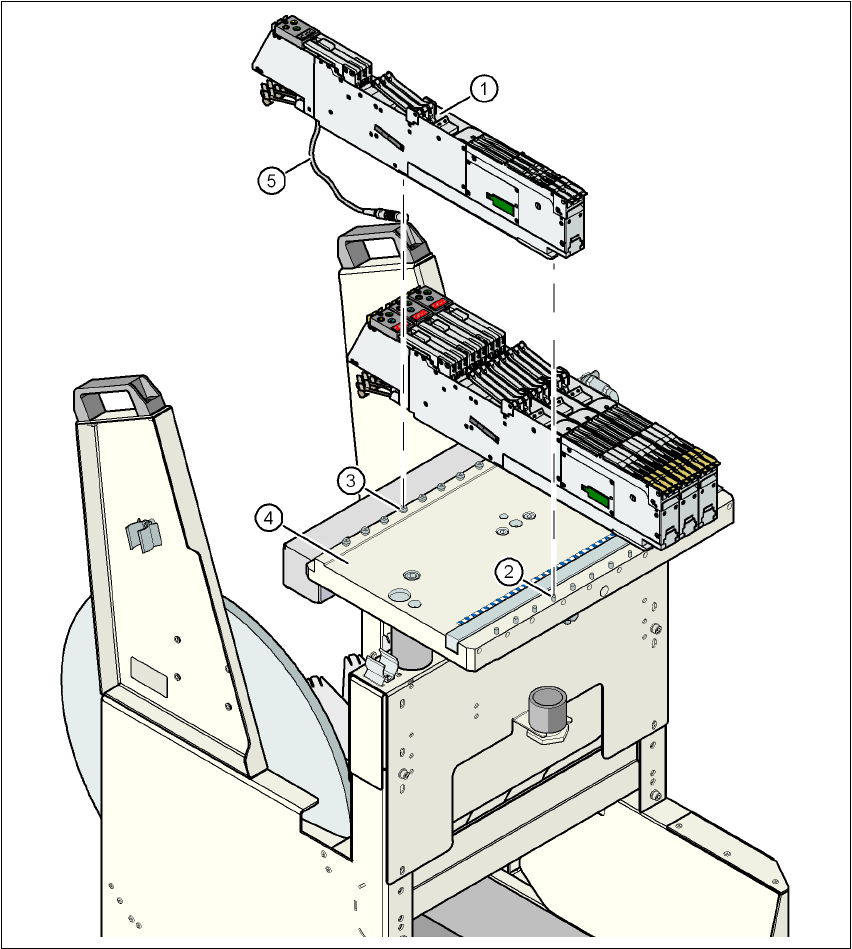

그림 5.6 - 1 S 피더 모듈용 위치가 12 개인 컴포넌트 테이블
(1) S 피더 모듈
(2) 센터링 핀
(3) 센터링 볼
(4) 컴포넌트 테이블
(5) S 피더 모듈의 연결 케이블
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE D4i
5.6 피더 모듈 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
204
5.6.1 컴포넌트 테이블 및 S 피더 모듈
셋업 준비
→ 피더 모듈의 접촉면을 깨끗이 닦습니다 .
→ 컴포넌트 피더 테이블의 접촉면을 깨끗이 닦습니다 .
→ 솔 또는 적합한 노즐을 끼운 진공청소기를 사용하여 컴포넌트 테이블에서 풀려있는 컴포넌
트를 제거합니다 .
→ 단단하게 부착된 컴포넌트는 스크류드라이버를 사용하여 제거합니다 .
주의 5
손가락으로 컴포넌트 테이블에서 컴포넌트를 제거하는 행동은 피하십시오 . 미세한 금속 조
각으로 인해 부상을 입을 수 있습니다 .
5.6.2 S 피더 모듈 삽입
→ 먼저 컴포넌트 피더 테이블에 있는 센터링 핀 (203 페이지에 있는 그림 5.6 - 1 의 항목 2) 이
피더 모듈 다리의 홈에 들어가도록 피더 모듈의 앞쪽 (203
페이지에 있는 그림 5.6 - 1 의 항
목 1) 즉 , 홈이 있는 다리가 있는 쪽을 컴포넌트 테이블 (203
페이지에 있는 그림 5.6 - 1 의
항목 4) 에 놓습니다 .
→ 그런 다음 센터링 볼 (203
페이지에 있는 그림 5.6 - 1 의 항목 3) 이 피더 모듈의 구멍으로
완전히 사라질 때까지 피더 모듈 뒷면을 낮춥니다 .
→ 피더 모듈이 폭 (205
페이지의 그림 5.6 - 2 참조 ) 에 맞게 컴포넌트 테이블에 올바로 실장
되도록 합니다 .
→ 손가락으로 피더 모듈 쪽을 가볍게 두드려서 피더 모듈이 컴포넌트 테이블에 단단히 고정되
었는지 확인합니다 . 이 때 피더 모듈이 움직이지 말아야 합니다 .
→ 피더 모듈 플러그 (203
페이지에 있는 그림 5.6 - 1 의 항목 5) 를 해당 위치 아래에 있는 소
켓에 연결합니다 . 플러그의 빨간색 점은 소켓의 빨간색 점을 가리켜야 합니다 .
참고 5
이 소켓을 통해 피더 모듈이 피더 모듈을 연결할 경우 피더 모듈이 소켓을 통해 제어 펄스를
수신하므로 피더 모듈을 연결할 때에는 해당 위치에 맞는 소켓을 사용해야 합니다 . 올바른
소켓에 연결되지 않으면 피더 모듈이 제대로 작동하지 않을 수 있습니다 . 사용하는 피더 모
듈에 대한 사용자 매뉴얼에 소켓에 플러그를 배정하는 것에 관한 세부사항이 들어있습니다 .
사용자 매뉴얼 SIPLACE D4i 5 작동 요원의 작업
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 5.6 피더 모듈 셋업
205

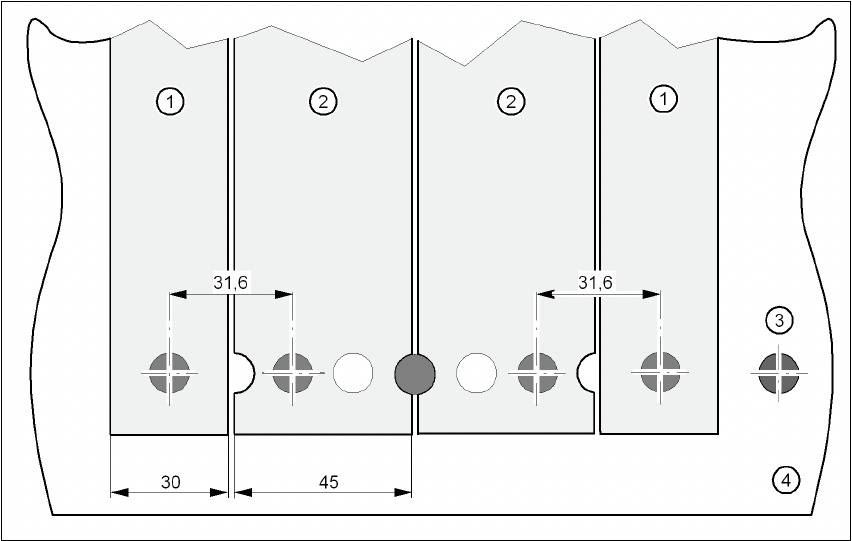

그림 5.6 - 2 컴포넌트 테이블에 폭이 30mm 또는 45mm 인 S 피더 삽입
(1) 피더 모듈 , 30mm 폭
(2) 피더 모듈 , 45 mm 폭
(3) 센터링 볼
(4) 컴포넌트 테이블
