사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2 012 영문판 4.4 PCB 컨베이어 높이에 맞게 컴포넌 트 트롤리 조정 181 4.4 .6 930 m m PC B 컨베이어 높이 4 그림 4.4 - 6 컴포넌트 트롤리 : PCB 컨베이어 높이 930mm - 뒷모습 , 6 각 소켓 헤드 나사 및 점검구의 위치 (1) 6 각…
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
180
4
그림 4.4 - 5 컴포넌트 트롤리 : PCB 컨베이어 높이 900 mm - 앞모습 , 6 각 소켓 헤드 나사의 위치
(1) 6 각 소켓 헤드 나사 M6x12 및 와셔 ( 후면판에 4x)
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
181
4.4.6 930 mm PCB 컨베이어 높이
4

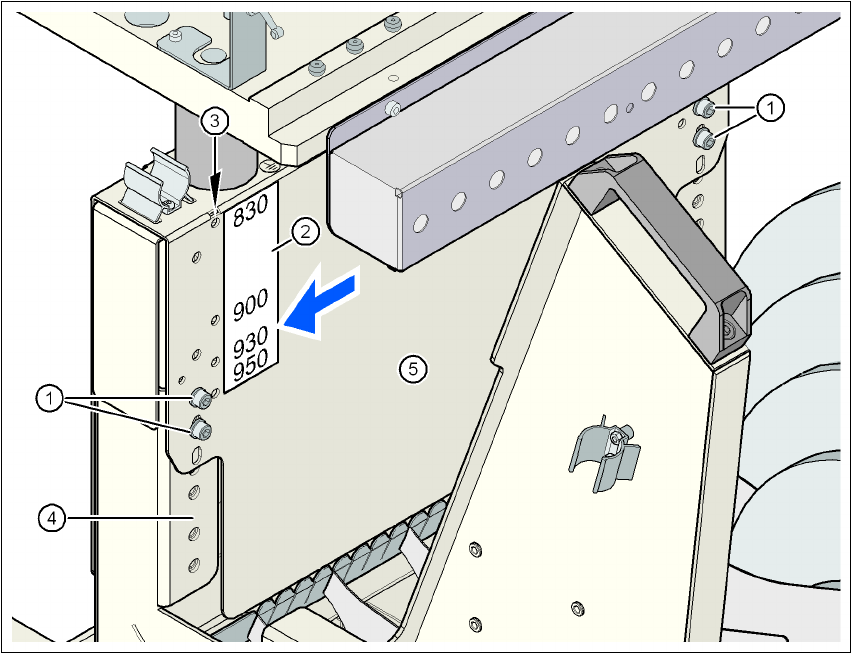

그림 4.4 - 6 컴포넌트 트롤리 : PCB 컨베이어 높이 930mm - 뒷모습 , 6 각 소켓 헤드
나사 및 점검구의 위치
(1) 6 각 소켓 헤드 나사 M6x12 및 와셔 ( 후면판에 4x)
(2) 점검구에 대한 높이가 830, 900, 930 및 950mm 인 스티커
(3) 사전 설정된 높이를 확인하기 위한 4 개의 점검구 점검구가 수직 스레드 레일 ( 항목 4) 로 덮
여있지 않은 경우에는 선택한 높이가 올바로 사전 설정된 것입니다 ( 그림의 화살표 참조 ).
(4) 수직 스레드 레일
(5) 점퍼
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
182
4

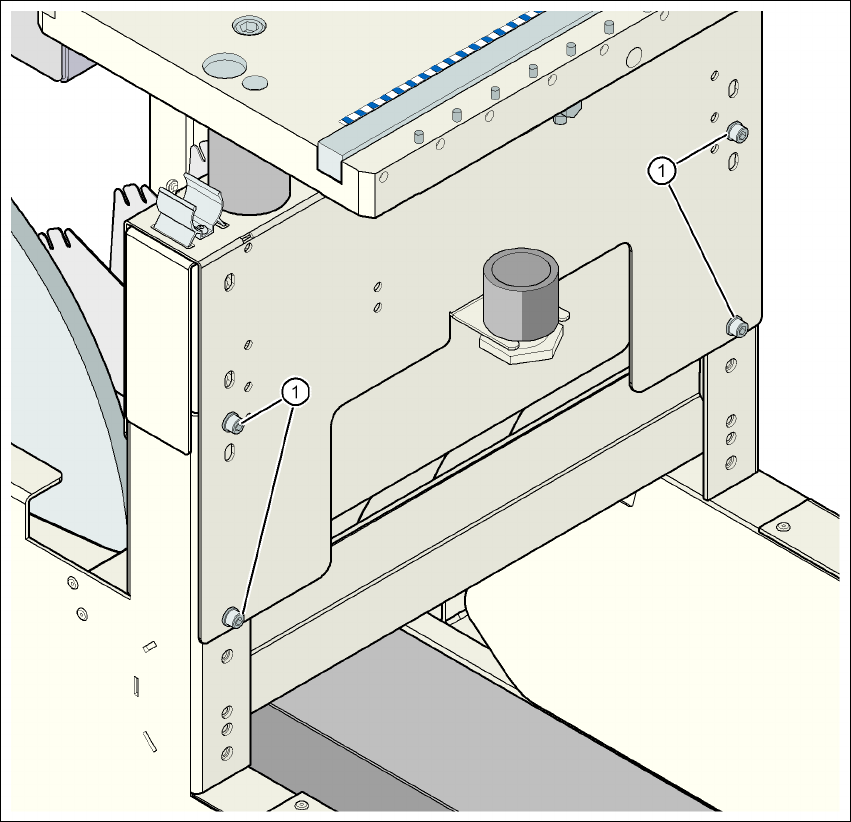

그림 4.4 - 7 컴포넌트 트롤리 : PCB 컨베이어 높이 930 mm - 앞모습 , 6 각 소켓 헤드 나사의 위치
(1) 6 각 소켓 헤드 나사 M6x12 및 와셔 ( 후면판에 4x)
