ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50281
5/16
着脱回数
フィーダーが装着された回数が表示されます。
調整後駆動回数 SS Tune-up Station で調整した後にフィーダーが駆動した回数が表
示されます。（この値は初期化できません）
積算駆動回数 フィーダーが今までに駆動した全回数が表示されます。（この値は初
期化できません）
ﾌｨｰﾀﾞｰﾏｯｸｽ補正量 X フィーダーマックス補正量 X が表示されます。
フィーダーマックス上限エラー時はエラーの値が表示されます。
（この値は初期化できません）
ﾌｨｰﾀﾞｰﾏｯｸｽ補正量 Y フィーダーマックス補正量 Y が表示されます。
フィーダーマックス上限エラー時はエラーの値が表示されます。
（この値は初期化できません）
* 画面更新のタイミングにより、値が更新されていても、画面には反映されていないことがありま
す。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50281
6/16

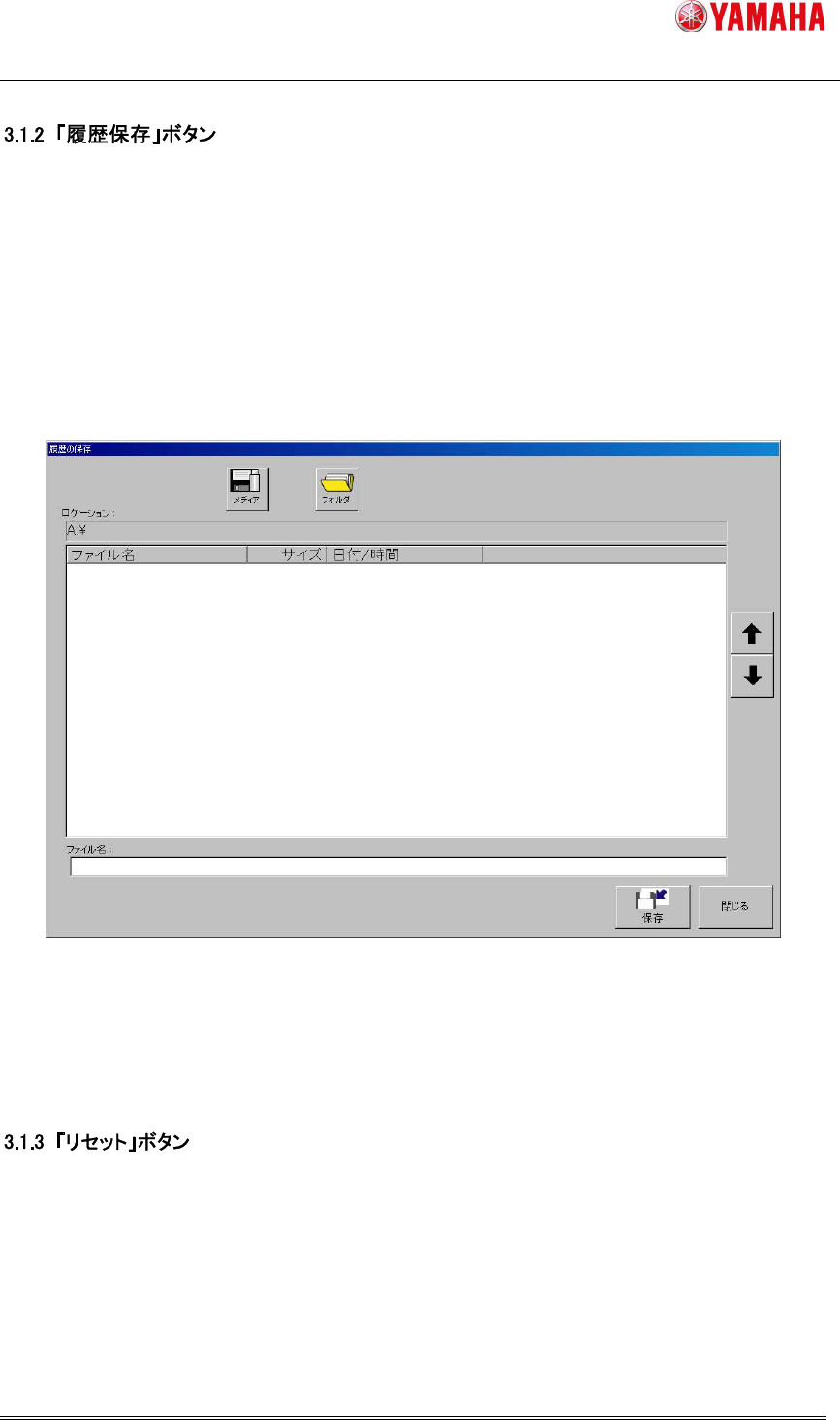

画面に表示されているフィーダーID 履歴のデータは、下記手順で USB メモリやネットワークドラ
イブなど任意の場所に保存することができます。
1. 「履歴保存」ボタンを押し、履歴保存ダイアログを開きます。
2. 「メディア」ボタンや「フォルダ」ボタンを押して保存先パスを設定します。
3. ファイル名を付けて「保存」ボタンを押すと、指定したフォルダにファイルが保存されます。ファイ
ルの拡張子(.csv) は自動的に割り当てられます。
図 3.2 「履歴の保存」画面
*[段取り] – [履歴]ボタンを押すと表示される「履歴ユーティリティ」画面でも、フィーダーID 履歴を
ファイルに保存することができます。
「ユーザー」タブまたは「メンテナンス」タブでは、以下の手順でフィーダーID 履歴情報をリセット
することができます。
1. 「リセット」ボタンを押すと「リセット方法設定」画面が表示されますので、リセット方法を選択して
[OK]ボタンを押します。
2. 確認ダイアログが表示されますので、[はい]ボタンを押してください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50281
7/16

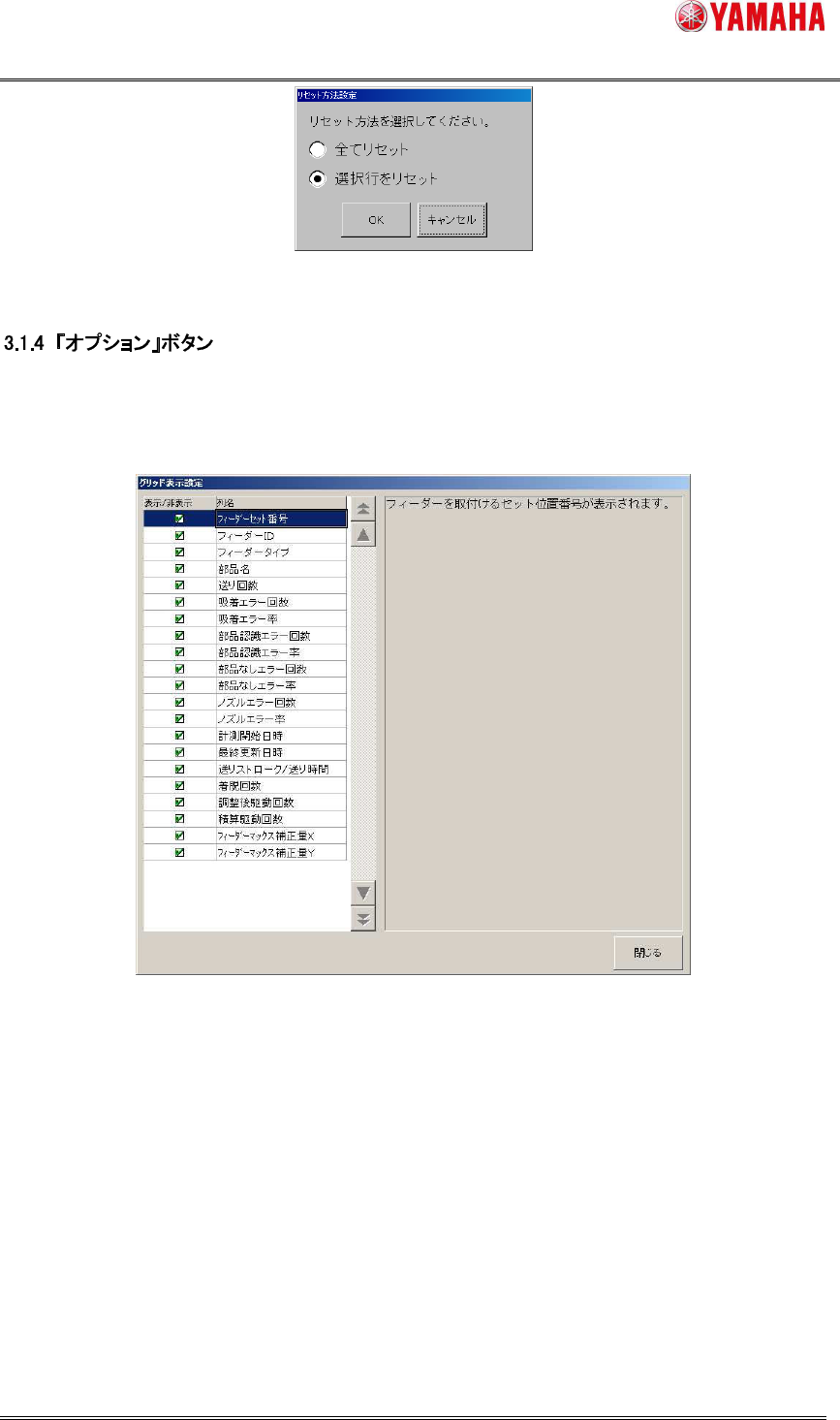

図 3.3 リセット項目設定画面
「グリッド表示設定」画面が表示され、履歴項目の表示/非表示を設定することができます。「表
示/非表示」欄のチェックボックスにチェックマークを付けると表示、チェックマークを外すと非表示
になります。
図 3.4 グリッド表示設定画面
