5 CAN-ID Modus und Voreinstellungen
5.3 Baud-Rate einstellen
User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 29
5.3 Baud-Rate einstellen
Über einen Jumper auf dem Board kann bestimmt werden, mit welcher Baud-Rate das SSI Signale
überträgt. Voreingestellt ist 1MBd für die Kommunikation als Rüstplatz (wie FCU).
WARNUNG
Vor Öffnen des SSI den Netzstecker von der Stromversorgung trennen.
Trennen Sie das SSI bei Einstellarbeiten am Board von der Stromversorgung um die emp-
findliche Elektronik zu schützen.
HINWEIS
Geänderte Einstellungen am Board werden nur beim Booten des SSI eingelesen.
Einstellungen, die Sie am Board vornehmen, werden erst beim Booten des SSI eingelesen.
Das Booten erfolgt, sobald Sie das SSI wieder mit der Stromversorgung verbinden.
Zum Einstellen der Baud-Rate gehen Sie
wie folgt vor:

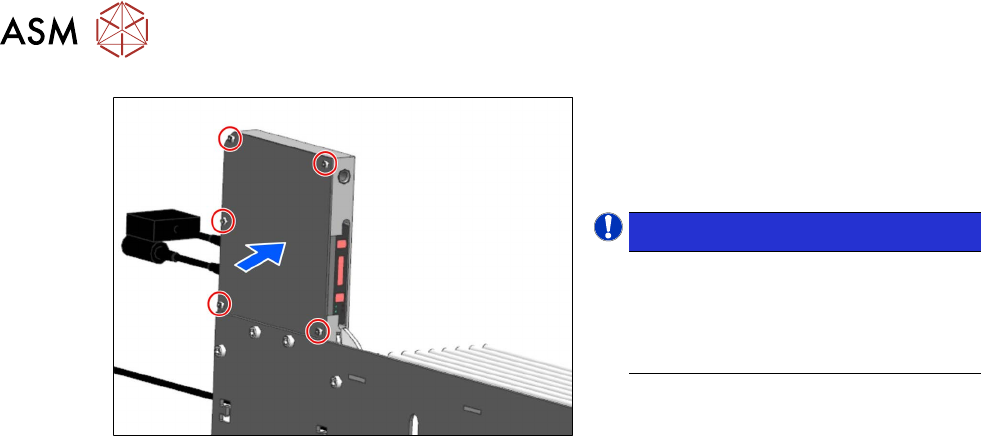

► Entfernen Sie die fünf M3x6 Innen-
sechskantschrauben (siehe rote Um-
randung):
► Entfernen Sie die Abdeckung.
VORSICHT!
EGB Empfindliche Elektronik.
Beachten Sie die EGB-Vorschriften.
Benutzen Sie einen EGB-sicheren
Arbeitsplatz und EGB-sichere Werk-
zeuge.
.
► Stellen Sie durch Wahl der Steckerpo-
sition die gewünschte Baud-Rate ein.
Mögliche Baud-Rate:
1. 250 kBd: Stecker auf Position 1/2
für Kommunikation mit Caccia (ASM
intern)
2. 1 MBd: Stecker auf Position 2/3
für Kommunikation als Rüstplatz (wie
FCU)
Bei Auslieferung ist der Stecker auf Position
2/3 gesteckt und somit 1MBd voreingestellt.
HINWEIS!
Wenn der Stecker fehlt, ist automa-
tisch 1MBd ausgewählt.
.
5 CAN-ID Modus und Voreinstellungen
5.3 Baud-Rate einstellen
30 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021
► Schließen Sie die Abdeckung.
► Schrauben Sie die zuvor entfernten
fünf Innensechskantschrauben wieder
fest.
HINWEIS!
Die geänderten Einstellungen wer-
den erst beim erneuten Booten des
SSI eingelesen, d.h. wenn das SSI
erneut an die Stromversorgung
angeschlossen wird.
.
6 Übersichten
6.1 Blockdiagramm von Netzteil und EDIF
User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 31
6 Übersichten
6.1 Blockdiagramm von Netzteil und EDIF

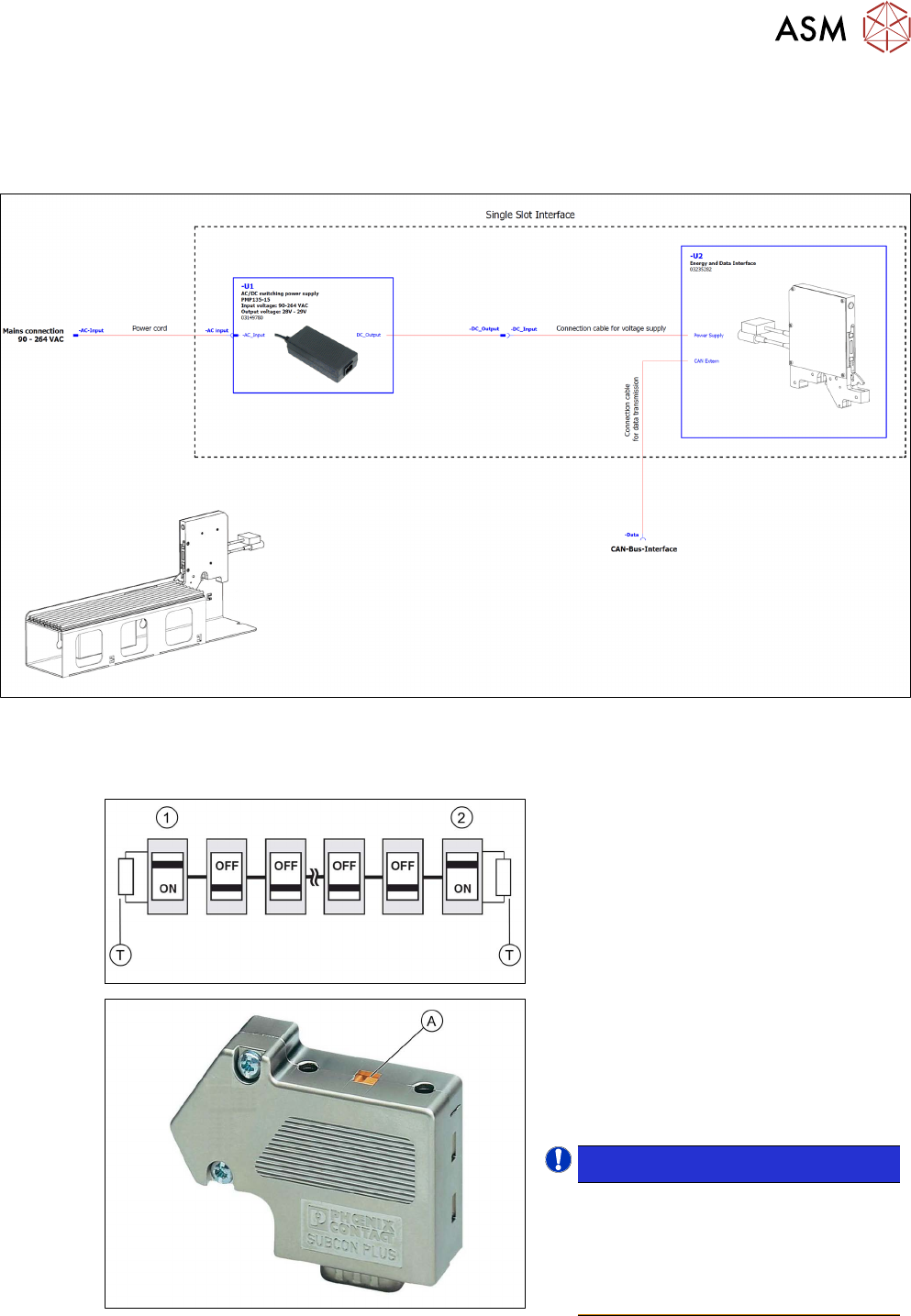

Abb.4: Blockdiagramm Netzteil und EDIF
6.2 CAN-Bus Kabel, Dockingstation, Abschlusswiderstand
Am Anfang (1) und am Ende (2) des Bus-
systems werden die Abschlusswiderstände
(T)
aktiviert. Gleichzeitig werden die An-
schlussklemmen (2C+/2C-) für das weiter-
führende Buskabel abgeschaltet.
► Schieben Sie am SUB-D-Stecker am
Anfang des Bussystems den Schie-
beschalter (A)
auf ON.
► Schieben Sie am SUB-D-Stecker am
Ende des Bussystems den Schie-
beschalter (A)
auf ON.
HINWEIS!
An allen anderen Knotenpunkten
des Bussystems muss der Ab-
schlusswiderstand deaktiviert sein!
Die Schiebeschalter der betref-
fenden SUB-D-Stecker müssen auf
OFF stehen.
.
