6 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 Inhaltsverzeichnis 6 Übersichten .. 31 6.1 Blockdiagramm von Netzteil und EDIF .. 31 6.2 CAN-Bus Kabel, Dockingstation, Abschlusswiderstand .…

5User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021

Inhaltsverzeichnis

1 Einleitung.. 7

1.1 Beschreibung des Moduls.. 7

1.1.1 Typenschild und Seriennummer.. 7

1.1.2 Technische Daten.. 7

1.1.3 EU-Konformitätserklärung.. 8

1.1.4 Bestimmungsgemäße Verwendung.. 8

1.1.5 Nicht bestimmungsgemäße Verwendung.. 8

1.1.6 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien.. 9

1.1.7 Elektromagnetische Verträglichkeit (EMV).. 9

1.1.8 Hinweis zum Original-Zubehör.. 9

1.2 Wichtige Hinweise zu dieser Anleitung.. 9

1.2.1 Inhalt und Aufbewahrung dieser Anleitung.. 9

1.2.2 Gefahrenhinweise.. 9

1.2.3 Mängelhaftung durch den Hersteller/Lieferer.. 9

1.2.4 Übersicht über die Ausgabestände.. 10

1.2.5 Weitere Informationen.. 10

1.2.5.1 Wo bekommen Sie Informationen?.. 10

1.2.5.2 SIPLACE im World Wide Web (WWW).. 10

2 Betriebssicherheit.. 11

2.1 Sicherheitshinweise.. 11

2.1.1 Konventionen zur Verwendung von Sicherheitshinweisen und Darstellungsmitteln.. 11

2.1.2 Personalqualifikation und Schulung.. 12

2.1.3 Wichtige Hinweise zur Betriebssicherheit.. 12

2.1.3.1 Allgemeines.. 12

2.1.3.2 Zur Sicherheit von Personen und Bedienpersonal.. 13

2.1.3.3 Zur Sicherheit von Anlagen und Geräten.. 13

3 Funktionsbeschreibung und Aufbau.. 15

3.1 Funktionsbeschreibung.. 15

3.2 Aufbau.. 16

3.3 Reparaturen an den X-Zuführmodulen.. 18

4 Bedienung.. 19

4.1 Aufstellen des SSI.. 19

4.2 Anstecken eines Zuführmoduls.. 21

4.3 Entnehmen eines Zuführmoduls.. 22

4.4 Tischadapter.. 23

4.5 Preparation Table.. 24

4.6 Tasks für Setup Center.. 25

5 CAN-ID Modus und Voreinstellungen.. 27

5.1 CAN-ID Modus.. 27

5.2 CAN-ID einstellen.. 27

5.3 Baud-Rate einstellen.. 29

6 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021

Inhaltsverzeichnis

6 Übersichten.. 31

6.1 Blockdiagramm von Netzteil und EDIF.. 31

6.2 CAN-Bus Kabel, Dockingstation, Abschlusswiderstand.. 31

6.3 Ersatzteile.. 32

1 Einleitung

1.1 Beschreibung des Moduls

User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 7

1 Einleitung

1.1 Beschreibung des Moduls

Mit Hilfe des Single Slot Interface (nachfolgend SSI genannt) können X-Zuführmodule außerhalb

eines Bestückautomaten oder eines Vorrüstplatzes in Betrieb genommen und liniennah entstört

werden. Das SSI ist für einen Einsatz als 1-Spur Vorrüstplatz mit Anbindung an ASM Setup Center

vorgesehen.

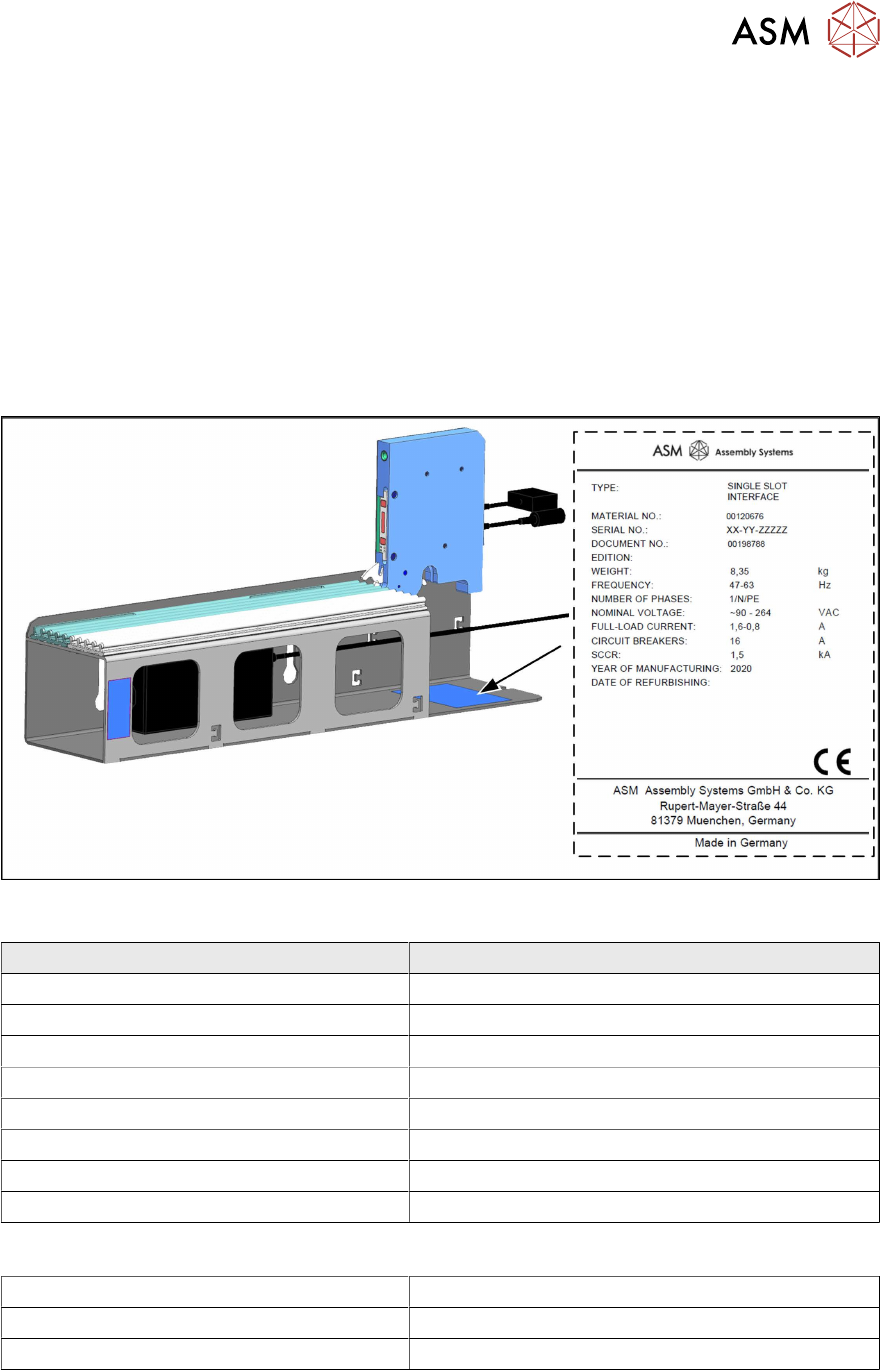

1.1.1 Typenschild und Seriennummer

Das Typenschild mit der Seriennummer befindet sich auf der Bodenplatte des SSI-Rahmens

(unterhalb des EDIF).

1.1.2 Technische Daten

SIPLACE X-Feeder SSI (Single Slot Interface)

Breite x Länge x Höhe 130mmx589mmx257,6mm

Gewicht 8,35kg

Frequenz 47 – 63 Hz

Anzahl der Phasen 1/N/PE

Nennspannung ~90 – 264 VAC

Volllaststrom 1,6 – 0,8 A

Leitungsschutzschalter 16 A

Kurzschlussfestigkeit 1,6 kA

Umweltbedingungen für das Verpacken, den Transport und die Lagerung

Temperaturbereich -25°C bis 55°C

Luftfeuchtigkeit bis 95 %

Umgebungsdruck bis 1700 m Höhe ohne Druckausgleich
