Servicearbeiten C&P12-Bestückkopf 4.5.13 Sensor fü r 'Z-Achse unten' tauschen [00 321524- xx] 170 Serviceanle itung SIPLACE D4/D4i ► Der weit ere Einbau er folgt in umg ekehrter Reih enfolge. Sehen Sie dazu…
Servicearbeiten
4.5.12 Zahnriemen der Z-Achse tauschen [00334936-xx] C&P12-Bestückkopf
Serviceanleitung SIPLACE D4/D4i 169
Einbau

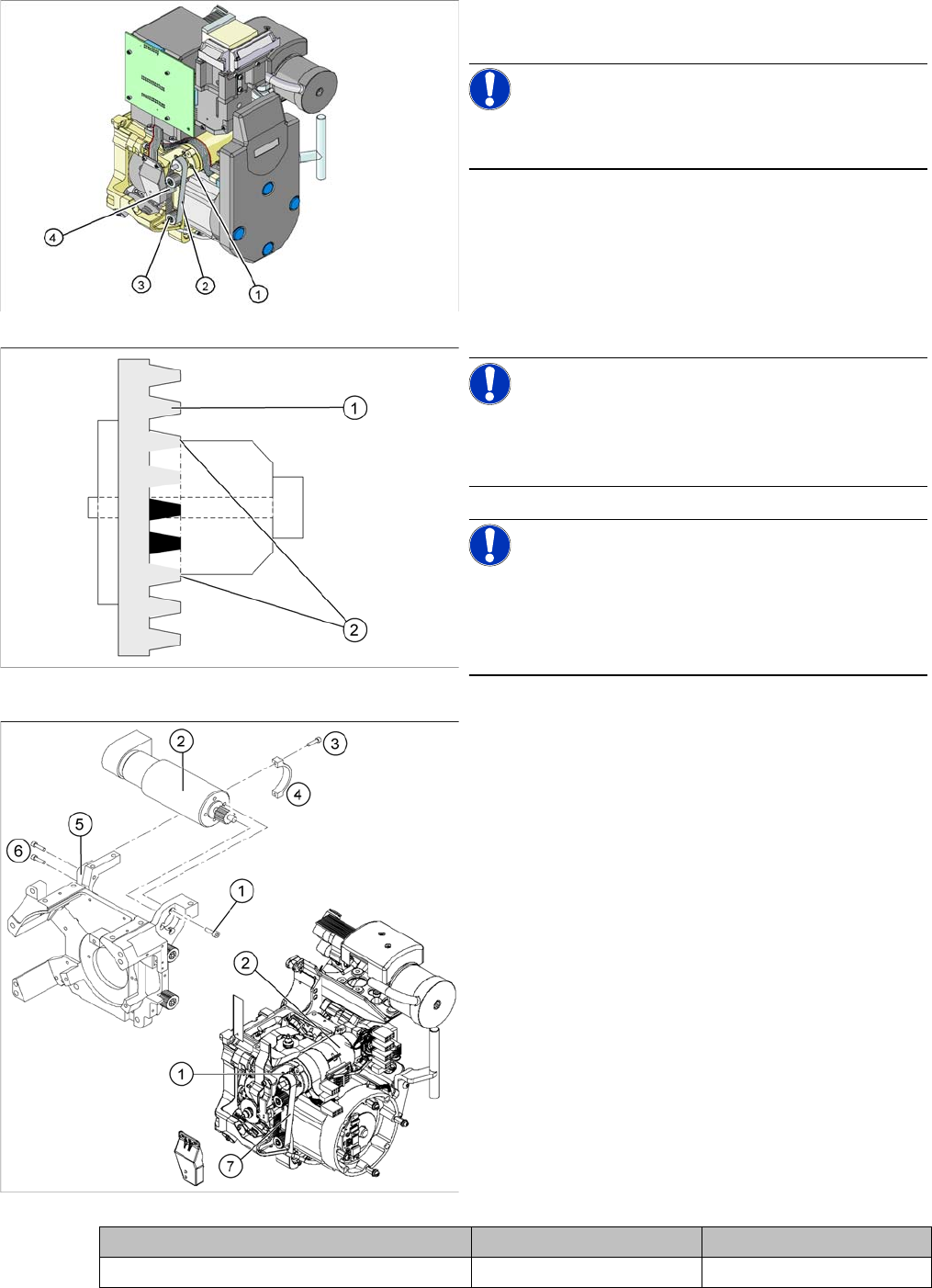

► Legen Sie den neuen Zahnriemen über das Ritzel
des Z-Achsenantriebs und die Umlenkzahnräder.
HINWEIS!
Achten Sie darauf, dass die Zähne des Zahnriemens in
die Zahnung des Ritzels und der Umlenkrollen greifen.
► Montieren Sie das Spannschloss (4) mit den beiden
Befestigungsschrauben an den Zahnriemen.
HINWEIS!
Achten Sie darauf, dass das Spannschloss mit beiden
Enden (2) auf den Zähnen des Zahnriemens (1) zu liegen
kommt.
HINWEIS!
Neues Spannschloss
Ein neues Spannschloss (ab 10/2007 verbaut) weist ein
Profil auf, das in den Zahnriemen eingreift und damit die
korrekte Klemmung erleichtert.
► Schrauben Sie die Z-Antriebseinheit (2) mit den vier
Innensechskantschrauben M3x5 (1) locker an.
► Spannen Sie den Z-Zahnriemen (7) durch Verschie
-
ben der Z-Antriebseinheit nach oben.
► Überprüfen Sie die Zahnriemenspannung (siehe Ta
-
belle unten).
► Befestigen Sie die Motorschelle (5) mit den beiden In
-
nensechskantschrauben M3x14 (6).
► Klemmen Sie die Motorschelle 2 (4) mit den beiden
Innensechskantschrauben M2,5x12 (3) fest.
► Ziehen Sie nun die Innensechskantschrauben der Z-
Antriebseinheit und der Motorschellen fest.
► Kontrollieren Sie den Z-Anschlag oben mit der Ein
-
stell-Lehre.
Frequenz in Hz Vor dem Dauerlauf Nach dem Dauerlauf
Zahnriemen T2 / DLM3 an der Z
-
Achse 280 +/- 10 280 +/- 10
Servicearbeiten
C&P12-Bestückkopf 4.5.13 Sensor für 'Z-Achse unten' tauschen [00321524-xx]
170 Serviceanleitung SIPLACE D4/D4i
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
6.3.6 Riemenspannung der Z-Achse einstellen [ ➙ 213]
4.5.13
4.5.13 Sensor für 'Z-Achse unten' tauschen [00321524-xx]
Sensor für 'Z-Achse unten' tauschen [00321524-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sensor Z-Achse unten [00321524-xx]
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Demontieren Sie das Kopf-Vorderteil (siehe "4.5.2 Kopf-Vorderteil Aus-/Einbau" [ ➙ 144]).
► Demontieren Sie den Stern (siehe "4.5.17 Stern tauschen" [ ➙ 175]).
► Ziehen Sie den Stecker zum Zwischenverteiler ab.
► Schieben Sie die Z-Achse nach unten.
► Lösen Sie die Befestigungsschraube des Sensors.
► Entfernen Sie die Kabelhalter am Mitnehmerarm und am Sternmotor.
► Ziehen Sie den Sensor mit dem Kabel vorsichtig aus dem Kopf-Vorderteil und ziehen Sie den Ste
-
cker zum Zwischenverteiler ab.
Einbau
► Fädeln Sie das Kabel des Sensors von der Z-Achse her in das Kopf-Vorderteil ein.
► Befestigen Sie den Sensor mit der Befestigungsschraube zunächst nur locker am Rachen der Z-
Achse.
► Befestigen Sie das Kabel mit den Kabelhaltern.
► Kontrollieren Sie den Verlauf des Kabels im Inneren des Kopf-Vorderteils wie folgt:
⇨ Ist die Z-Achse ganz herausgeschoben, soll sich das Kabel locker um das Gehäuse der Sternan
-
triebswelle legen. Das Kabel darf auf keinen Fall gespannt sein.

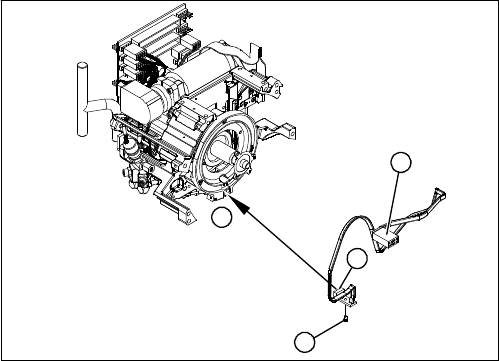

1. Sensor "Z-Achse unten"
2. Befestigungsschraube Sensor
3. Stecker zum Zwischenverteiler
1
1
3
2
Servicearbeiten
4.5.14 Z-Achse komplett tauschen [03001959Sxx] C&P12-Bestückkopf
Serviceanleitung SIPLACE D4/D4i 171
⇨ Ist die Z-Achse ganz eingeschoben, soll das Kabel frei im Inneren des Kopf-Vorderteils verlaufen,
ohne den Drehgeber der DP-Achse zu berühren.
► Erfüllt die Kabelverlegung die geforderten Bedingungen, fixieren Sie die Kabelhalter.
► Stecken Sie den Stecker des Kabels auf den Steckplatz des Zwischenverteilers.
Justage
► Stellen Sie den Abstand zwischen dem weißen Pinolenring und der Lichtschranke ein (0,95 mm -
1,15 mm).
⇨ Verwenden Sie dazu einen Prüfstift oder Bohrer (Durchmesser 1,0 mm).
⇨ Kontrollieren Sie den Abstand mit einem Prüfstift oder Bohrer (Durchmesser 1,2 mm). – Dieser
Bohrer darf nicht passen!
► Befestigen Sie die Lichtschranke mit den beiden Befestigungsschrauben.
► Montieren und justieren Sie den Stern.
► Montieren Sie das Kopf-Vorderteil.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
6.3.1 DLM-Kopf und -Kameras kalibrieren [ ➙ 208]
4.5.14
4.5.14 Z-Achse komplett tauschen [03001959Sxx]
Z-Achse komplett tauschen [03001959Sxx]
Teile, Hilfsmittel und Werkzeug
▪ DLM2, DLM3, DLM4: Z-Achse komplett DLM2 [03001959Sxx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
VORSICHT
Kabelführung überprüfen!
Ist der Krümmungsradius zu klein, dann kann die Z-Achse klemmen oder das Kabel der Licht
-
schranke brechen.
HINWEIS
Einbauhinweise
► Testen Sie die Funktion des Sensors.
HINWEIS
Austausch der Z-Achse am DLM3/DLM4
Der Austausch der kompletten Z-Achse wird nach ca. 100 Millionen Bestückungen empfohlen.
