1 Nachrüstanleitung intern Transportsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50 Transportsteuerung HS-50
Ausgabe 08/2000
10
1.6 Anbringen der TSP im Sektor 1
: Nehmen Sie die Grundplatte als Bohrschablone und markieren Sie die Bohrpositionen.
1
: Decken Sie den Bereich um den Sektor gut ab, damit keine Stahlspäne in den Kabelkanal
kommen.
1
240 mm
340 mm
250 mm
Transportsteuerung HS-50 1 Nachrüstanleitung intern Transportsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50
Ausgabe 08/2000
11
: Körnen Sie die Bohrpositionen.
: Bohren, Senken und schneiden Sie die Gewinde.
: Entfernen Sie die Bohrabdeckung.

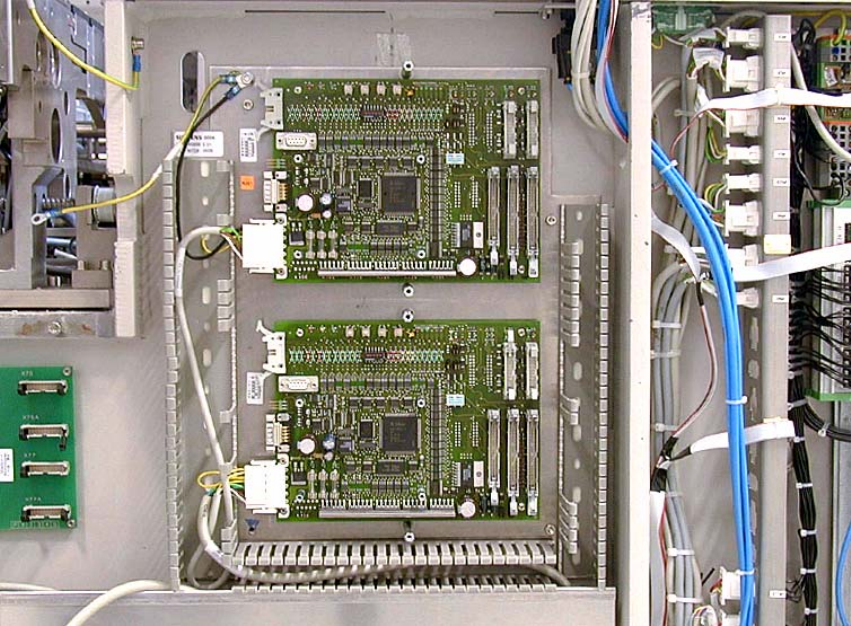

: Schrauben Sie die TSP200 fest.
1
1

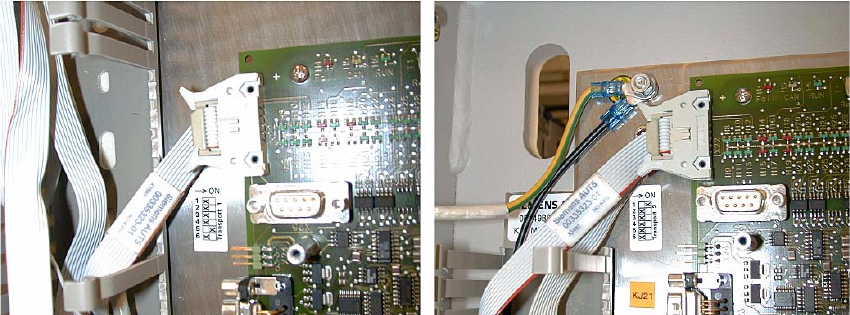

: Lösen Sie die Stromversorgung von der alten Transportsteuerung.
: Verbinden Sie das Stromversorgungskabel mit dem Stecker X79 (Leitung kommt vom Haupt-
verteiler Stecker xdo8).
: Lösen Sie die Stromversorgung der Slio-Baugruppen und legen Sie den Stecker xdo7 am
Hauptverteiler still (wird nicht mehr benötigt).
: Verbinden Sie das Erdungskabel mit dem Maschinenständer.
1
1
1
1
1 Nachrüstanleitung intern Transportsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50 Transportsteuerung HS-50
Ausgabe 08/2000
12
: Stecken Sie das CAN-Buskabel von der alten Transportsteuerung und den SLIO’s ab, stecken
Sie das Kabel wie folgt auf die neue Transportsteuerung.
Stecken Sie den letzten Stecker (X18am) an den Anschluß Transport 1 (X22ao) und den Stek-
ker(x34ao) an den Anschluß Transport 2 (X22ap).
1
1
: Entfernen Sie die Stecker X3am/X6am (bzw. X3an/X6an Doppeltransport) von den Slio’s und
ziehen Sie durch die Maschine auf die neue Transportsteuerung.
