ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50052
3/7
3.
3.3.
3. 基本動作
基本動作基本動作
基本動作
3.1.
3.1.3.1.
3.1. ブロック展開
ブロック展開ブロック展開
ブロック展開
ブロック展開を行うことで、ブロック単位のスキップ機能が使用できるようになります。
ブロック単位のスキップ機能を使用する場合、以下の制約があります。
対象バージョン以前のアプリケーションで作成した基板データを使用する場合、ブロック
展開をやり直す必要があります（※）。
参考データなしでブロック展開した場合、本機能は使用できません。
参考データがある場合、[基板]-[搭載]-[スキップ]列に[Note]が表示されます。参
考データない場合は[Note]は表示しません。
展開前基板のブロックオフセット数が 512 以上ある場合、本機能は使用できません。
基板データファイル形式は YGX 形式のみ対応しています。YGX 形式以外で保存した場合、本
機能は使用できません。
図
図図
図
3
33
3.
..
.1
11
1
参考データ行
参考データ行参考データ行
参考データ行
※ブロック展開の詳細につきましては、付属のプログラミングマニュアル（第 5 章3.3ブロッ
クオフセットの展開・戻し）を参照してください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50052
4/7
3.2.
3.2.3.2.
3.2. 機能を有効にする
機能を有効にする機能を有効にする
機能を有効にする

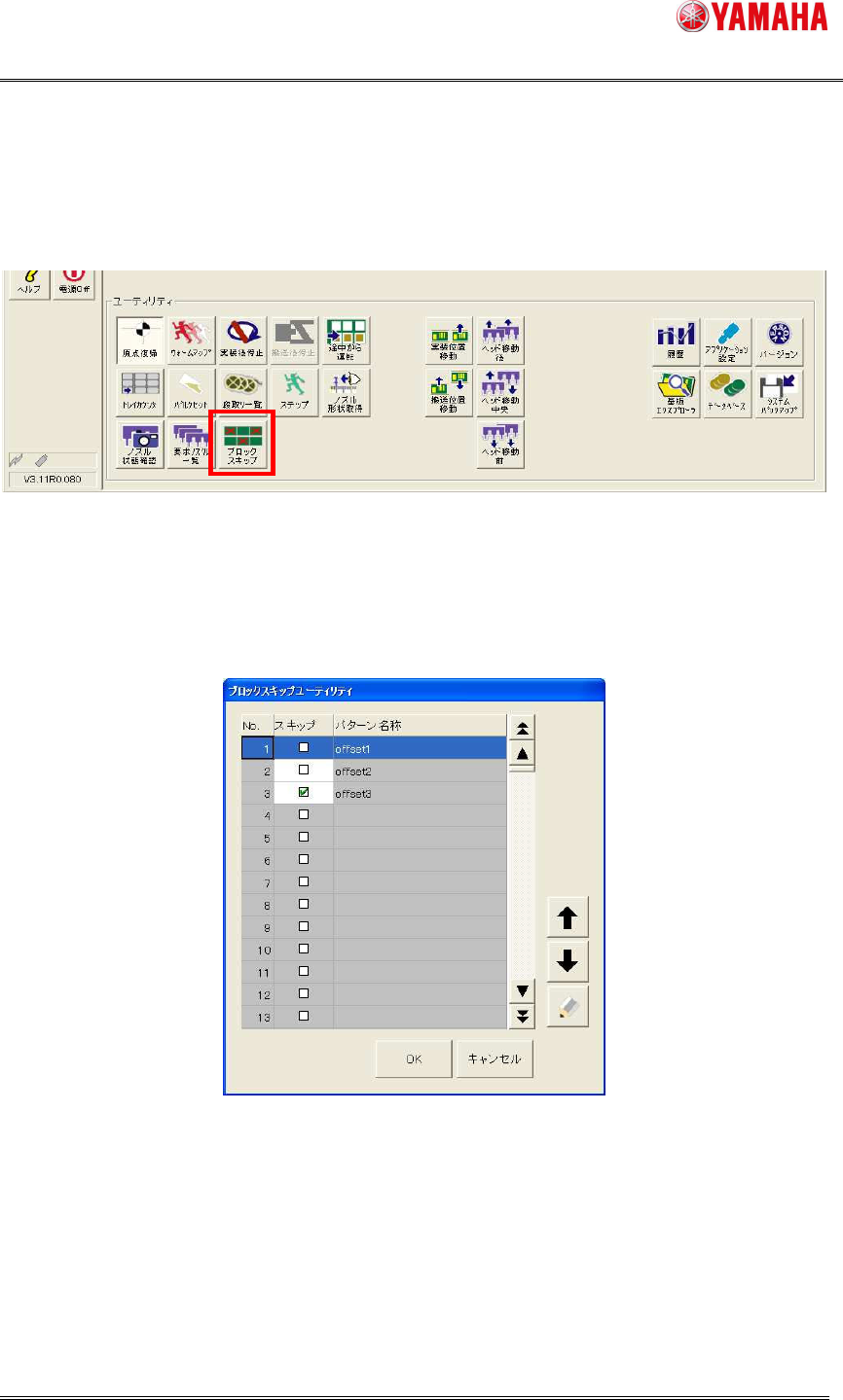

ブロック展開済みの基板データを読み込むと、[段取り]–[ブロックスキップ]ボタンが有効
になります(図3.2参照)。
図
図図
図
3
33
3.
..
.2
22
2
ブロックスキップ設定ボタン
ブロックスキップ設定ボタンブロックスキップ設定ボタン
ブロックスキップ設定ボタン
このボタンをクリックすると、[ブロックスキップユーティリティ]画面が開きます。(図3.3
参照)
図
図図
図
3
33
3.
..
.3
33
3
ブロックスキップユーティリティ
ブロックスキップユーティリティブロックスキップユーティリティ
ブロックスキップユーティリティ
ここで、スキップするブロックにチェックを入れ、[OK]ボタンをクリックすると、ブロック単
位でのスキップを設定します。
この時、[段取り]–[ブロックスキップ]ボタンが「オン」になります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50052
5/7

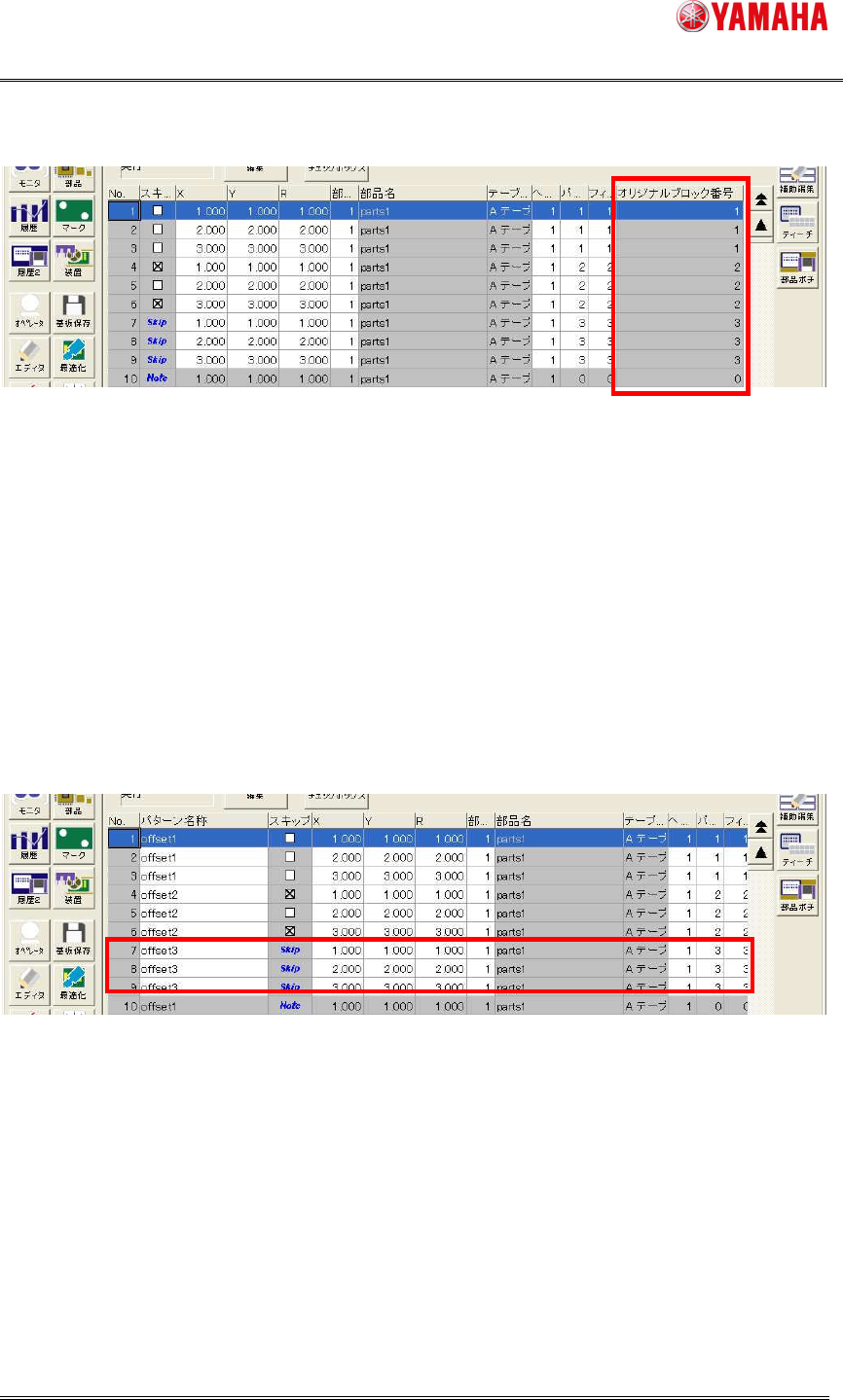

各搭載データがどのブロックに所属するか調べるには、[基板]–[搭載]–[オリジナルブロッ
ク番号]列を参照してください。（図3.4参照）
図
図図
図
3
33
3.
..
.4
44
4
オリジナルブロック番号
オリジナルブロック番号オリジナルブロック番号
オリジナルブロック番号
3.3.
3.3.3.3.
3.3. 機能有効時の動作
機能有効時の動作機能有効時の動作
機能有効時の動作
3.3.1.
3.3.1.3.3.1.
3.3.1. スキップの状態確認
スキップの状態確認スキップの状態確認
スキップの状態確認
スキップの状態を確認するには、[基板]–[搭載]–[スキップ]列を確認します。
ブロック単位でスキップ指定されている行は[Skip]と表示され、この画面での編集は出来なく
なります。(図3.5参照)
図
図図
図
3
33
3.
..
.5
55
5
スキップの状態
スキップの状態スキップの状態
スキップの状態
