- 81 - 41. F EEDER BANK COMPONENTS (4) フ ィーダバンク 関係（４） 3 2 4 18 13 16 12 15 17 14 5 6 8 7 8 7 9 10 11 9 10 11 23 24 25 23 24 25 22 21 19 20 22 21 1 A A 44 29 30 31 32 33 33 34 35 36 38 40 39 40 39 41 42 43 43 42 37 37 28 …
- 80 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83609 TAPE_HOLDER_ASM
テープホルダー組
1
2 401-83156 REEL_SH_BR_LK
リールシャフト＿ブラケット＿ ＬＫ
(2)
3 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
4 401-83158 REEL_HOLDER_SH_U
リールホルダ＿シャフト＿ Ｕ
(1)
5 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
6 401-67541 WASHER
ワッシャ
(1)
7 401-67537 REEL_HOLDER_B
リールホルダ Ｂ
(28)
8 401-67553 REEL_HOLDER_SPACER
リールホルダスペーサ
(56)
9 401-67538 REEL_HOLDER_SUPPORT_B
リールホルダサポート Ｂ
(28)
10 401-67539 REEL_SH
リールシャフト
(28)
11 401-67540 SPACER
スペーサ
(28)
12 401-67541 WASHER
ワッシャ
(28)
13 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(140)
14 401-83610 REEL_HOLDER_ASM
リールホルダー組
1
15 401-85551 TRASH_BOX_FRAME_L
トラッシュボックスフレーム Ｌ
(1)
16 401-85552 TRASH_BOX_FRAME_R
トラッシュボックスフレーム Ｒ
(1)
17 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
18 400-94862 TAPE_HOLDER_BR_1
テープホルダーブラケット１
(2)
19 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
20 401-85553 TAPE_HOLDER_PL_L
テープホルダ ＰＬ ＿ Ｌ
(1)
21 401-85554 TAPE_HOLDER_PL_R
テープホルダ ＰＬ ＿ Ｒ
(1)
22 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
23 401-10291 REEL_FIXING_BAR40
リール＿固定＿バー ４０
(1)
24 400-84674 REEL_SUPPORT_ANGLE
リールサポートアングル
(2)
25 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
(2)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
27 401-83161 REEL_HOLDER_SH
リールホルダー＿シャフト＿ Ｕ
(4)
28 401-67541 WASHER
ワッシャ
(2)
29 401-67537 REEL_HOLDER_B
リールホルダ Ｂ
(28)
30 401-67553 REEL_HOLDER_SPACER
リールホルダスペーサ
(56)
31 401-67538 REEL_HOLDER_SUPPORT_B
リールホルダサポート Ｂ
(28)
32 401-67539 REEL_SH
リールシャフト
(28)
33 401-67540 SPACER
スペーサ
(28)
34 401-67541 WASHER
ワッシャ
(28)
35 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(140)
36 401-67541 WASHER
ワッシャ
(1)
37 400-84676 SEPARATION_PLATE
セパレーションプレート
(39)
38 401-85550 TRASH_BOX
トラッシュボックス
(1)
39 401-67540 SPACER
スペーサ
(33)
40 401-86282 SPACER_S
スペーサ Ｓ
(1)
41 401-84971 POSITION_LAVEL_56
ポジションラベル５６
5
- 81 -

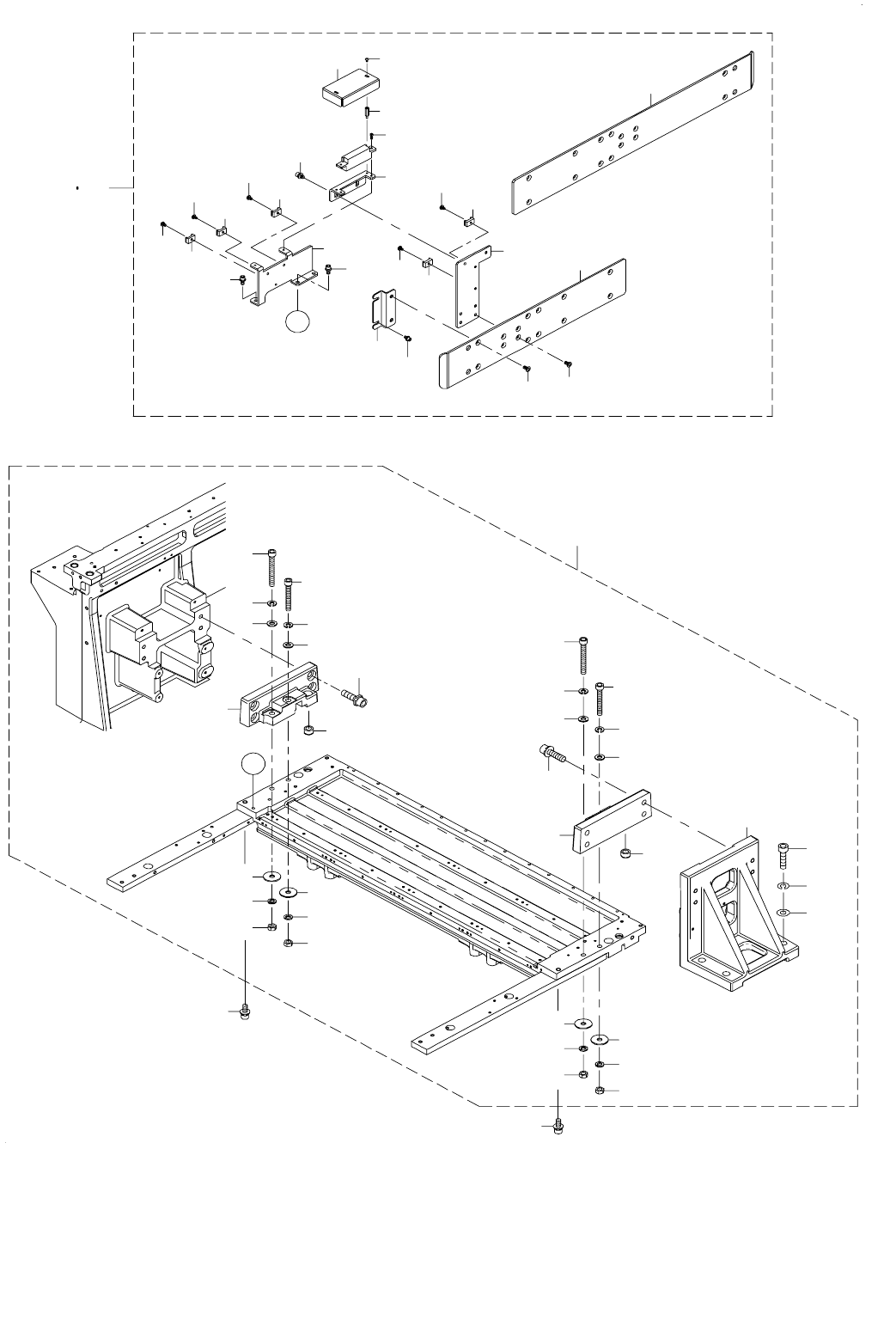

41. FEEDER BANK COMPONENTS (4)
フィーダバンク関係（４）
3
2
4
18
13
16
12
15
17
14
5
6
8
7
8
7
9
10
11
9
10
11
23
24
25
23
24
25
22
21
19
20
22
21
1
A
A
44
29
30
31
32
33
33
34
35
36
38
40
39
40
39
41
42
43
43
42
37
37
28
43
42
26 27
45
46
46
- 82 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83611 BUNK_SUPPORT_ASM
バンクサポート組
1
2 401-83147 BANK_SUP_B_L
バンク＿ ＳＵＰ＿Ｂ＿Ｌ
(1)
3 SL-6083092-TN SCREW M8 L=30
座金付き六角穴ボルト Ｍ ８ Ｌ ＝３０
(4)
4 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
5 401-83206 SCREW M8 L=60
六角穴ボルト Ｍ ８ Ｌ ＝６０
(1)
6 401-83207 SCREW M8 L=70
六角穴ボルト Ｍ ８ Ｌ ＝７０
(1)
7 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
8 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ ８
(2)
9 WP-0852086-SC WASHER M8
平座金
(2)
10 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
11 NM-6080001-SC NUT M8X1.25 TYPE1
六角ナット Ｍ８Ｘ１．２５ １種
(2)
12 401-09098 BANK_SUP_A
バンク＿ ＳＵＰ ＿ Ａ
(1)
13 SM-6104002-TP SCREW
六角穴ボルト
(4)
14 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(4)
15 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(4)
16 401-83149 BANK_SUP_B_R
バンク＿ ＳＵＰ＿Ｂ＿Ｒ
(1)
17 SL-6083092-TN SCREW M8 L=30
座金付き六角穴ボルト Ｍ ８ Ｌ ＝３０
(4)
18 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
19 401-83206 SCREW M8 L=60
六角穴ボルト Ｍ ８ Ｌ ＝６０
(1)
20 401-83207 SCREW M8 L=70
六角穴ボルト Ｍ ８ Ｌ ＝７０
(1)
21 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
22 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ ８
(2)
23 WP-0852086-SC WASHER M8
平座金
(2)
24 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
25 NM-6080001-SC NUT M8X1.25 TYPE1
六角ナット Ｍ８Ｘ１．２５ １種
(2)
26
#01
401-83612 GUIDE_RAIL_FL_ASM
ガイドレール ＦＬ 組
1
27
#02
401-83613 GUIDE_RAIL_RL_ASM
ガイドレール ＲＬ 組
1
28 401-83192 BANK_CONNECTOR_B_BR
バンクコネクタ＿ Ｂ ＿ブラケット
(1)
29 401-83209 CONNECTOR_B_COVER
コネクタ Ｂ カバー
(1)
30
#01
401-83193 ROLLER_GUIDE_F
ローラガイド＿ Ｆ
(1)
31 400-93852 ROLLER_GUIDE_SUPPORT_FL
ローラガイドサポート ＦＬ
(1)
32 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
33 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(10)
34 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０
(2)
35 SM-6030802-TN SCREW
六角穴ボルト
(2)
36 HX-0035400-0A SPACER
スペーサ
(2)
37 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(3)
38 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
39 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
(2)
40 HX-0029400-00 FIXED BASE
固定ベース
(2)
41 401-83203 BANK_CONNECTOR_A_BR
バンクコネクタ＿ Ａ ＿ブラケット
(1)
42 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
(3)
43 HX-0029400-00 FIXED BASE
固定ベース
(3)
44 401-83191 BANK_CONNECTOR_B_SUPPORT_BR
バンクコネクタ＿ Ｂ ＿サポートブラケット
(1)
45
#02
401-83205 ROLLER_GUIDE_R
ローラガイド＿ Ｒ
(1)
46 SL-6082092-TN BOLT
座金付き六角穴ボルト
2
