ヤマハ発動機株式 会社 IM 事業部 マウンター技術部 ソフト開発グ ループ MDOC-SOFT50 121 1/16 ノズル バフィン グ ノズル バフィン グ ノズル バフィン グ ノズル バフィン グ 異常検出 機能 説明書 異常検出 機能 説明書 異常検出 機能 説明書 異常検出 機能 説明書 目 次 目 次 目 次 目 次 1. はじめに ........... ........ ....…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
1/16
ノズルバフィング
ノズルバフィングノズルバフィング
ノズルバフィング異常検出機能説明書
異常検出機能説明書異常検出機能説明書
異常検出機能説明書
目次
目次目次
目次
1.
はじめに .............................................................................................................................................. 2
2.
動作概要 ............................................................................................................................................. 2
3.
設定方法 ............................................................................................................................................. 3
3.1
マシン設定................................................................................................................................... 3
3.2
ノズルバフィング設定.................................................................................................................. 3
4.
基本動作 ............................................................................................................................................. 4
4.1
機能を実行する........................................................................................................................... 4
4.2
実行結果の確認.......................................................................................................................... 7
5.
スケジュールスペック........................................................................................................................ 12
5.1
設定方法 ................................................................................................................................... 12
5.2
実行結果の確認........................................................................................................................ 14
5.3
異常ノズルを検出した場合....................................................................................................... 14
5.4
スケジュールタスクモニタでの実行結果の確認 ...................................................................... 15
6.
制限事項 ........................................................................................................................................... 16
改版 バージョン 章番号 改訂内容
00 V3.26STDR1.000 全章 新規作成
01 V3.27STDR1.000 7.4 実行結果ログをシステムバックアップにて取得する機能
の追加
02 V3.28STDR1.000 5 スケジュールスペックで動作させる機能の追加
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
2/16
1.
1.1.
1.
はじめに
はじめにはじめに
はじめに
この機能の対象機種、対象バージョンは以下の通りです。
表
表表
表
1
11
1.
..
.1
11
1
対象機種
対象機種対象機種
対象機種と
とと
と対象
対象対象
対象バージョン
バージョンバージョン
バージョン
対象機種・ソフトウェア名 対応バージョン 備考
YS12
YG12
YS24
YS24X
VGOSV3.27STDR1.000 以降
2.
2.2.
2.
動作概要
動作概要動作概要
動作概要
本機能は、ノズルのバフィング機構を任意のタイミングでチェックする機能です。
これにより、次のような異常を検出できます。
バフィングが固着し、ノズル長さが短くなっている
伸びたままバフィングが完全固着している
バフィング動作するが引っかかりがある
バフィングした後そのまま戻らなくなり、ノズル長さが短くなる
これらの異常があるノズルを使用すると、部品の吸着失敗、実装不良などの恐れがありますので、異
常を検出次第、ノズルのメンテナンスや、ノズルの交換をお勧めします。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
3/16
3.
3.3.
3.
設定方法
設定方法設定方法
設定方法
3.1
3.13.1
3.1
マシン
マシンマシン
マシン設定
設定設定
設定

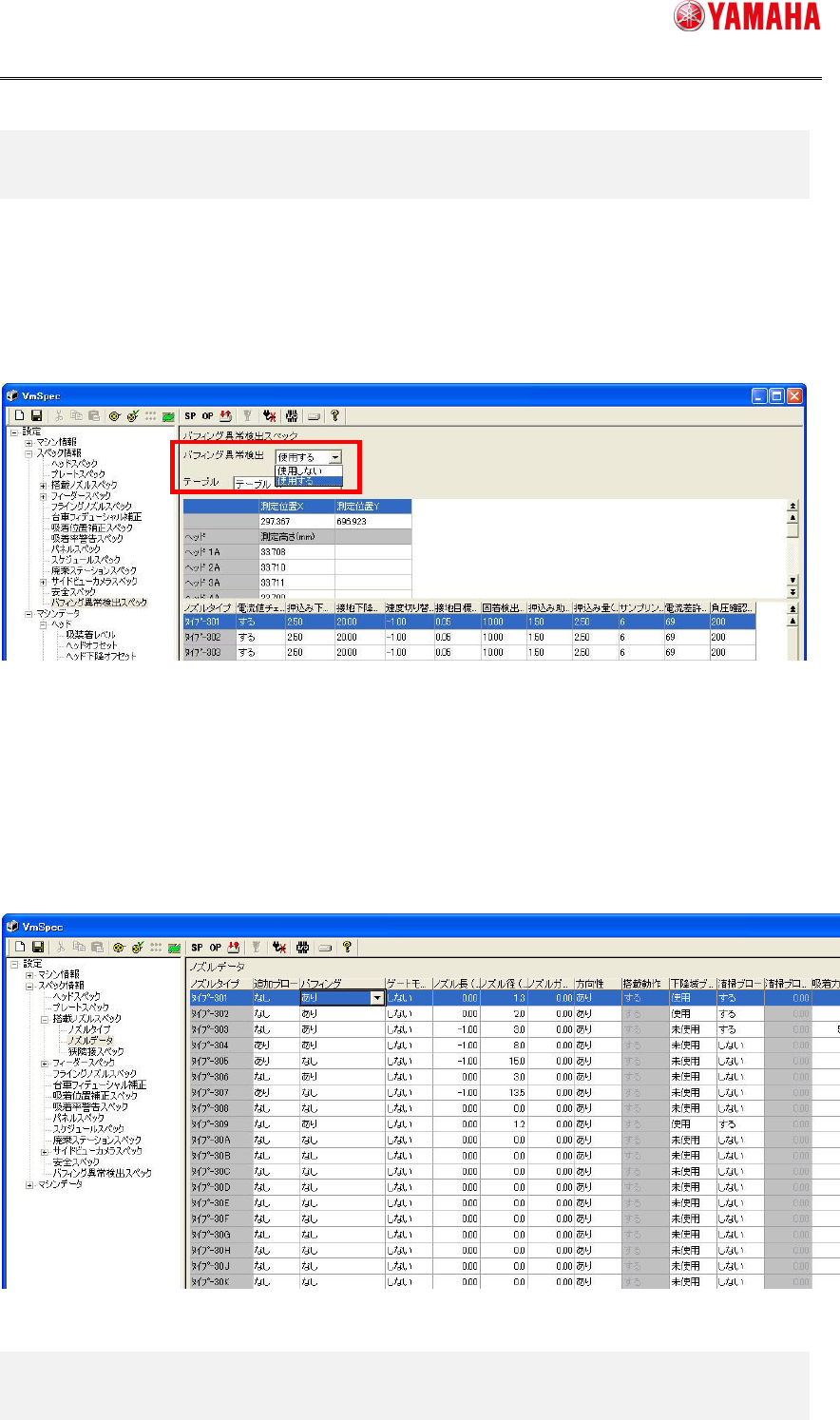

ノズルバフィング異常検出機能を有効にするには、[設定]-[スペック情報]-[バフィング異常検出スペ
ック]で、[バフィング異常検出]を[使用する]に設定します。
図
図図
図
3
33
3.
..
.1
11
1.1
.1.1
.1 マシン
マシンマシン
マシン設定
設定設定
設定
3.2
3.23.2
3.2
ノズルバフィング
ノズルバフィングノズルバフィング
ノズルバフィング設定
設定設定
設定
本機能は、バフィング付きノズルのみが対象になります。
バフィングの有無は [設定]–[スペック情報]–[搭載ノズルスペック]–[ノズルデータ] で確認できます。
(図 3.2.1 参照)
図
図図
図
3
33
3.
..
.2.1
2.12.1
2.1 ノズルバフィング
ノズルバフィングノズルバフィング
ノズルバフィング設定
設定設定
設定
