ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ

MDOC-SOFT50121

4/16

4.4.

4.



 基本動作

基本動作基本動作

基本動作





4.1

4.14.1

4.1



 機能

機能機能

機能を

をを

を実行

実行実行

実行する

するする

する





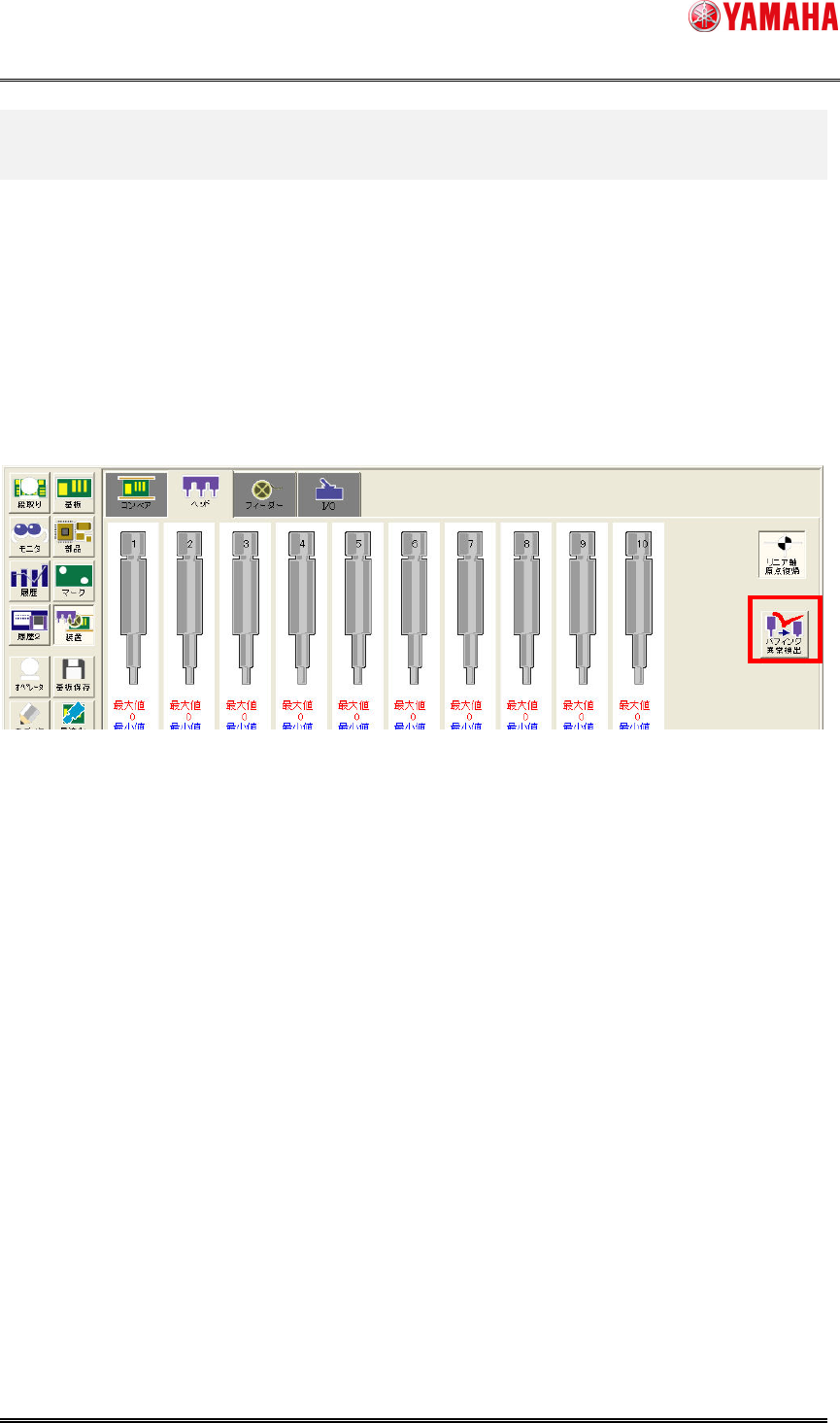

① 機能を実行するには、[装置] – [ヘッド] – [バフィング異常検出] ボタンをクリックします。(図 4.1.1

参照)。



※ [設定]-[マシン情報]-[工場設定] で、[ノズルステーション] が [なし] の場合は、基板データの

読み込み後のみ、[バフィング異常検出] ボタンが有効になります。



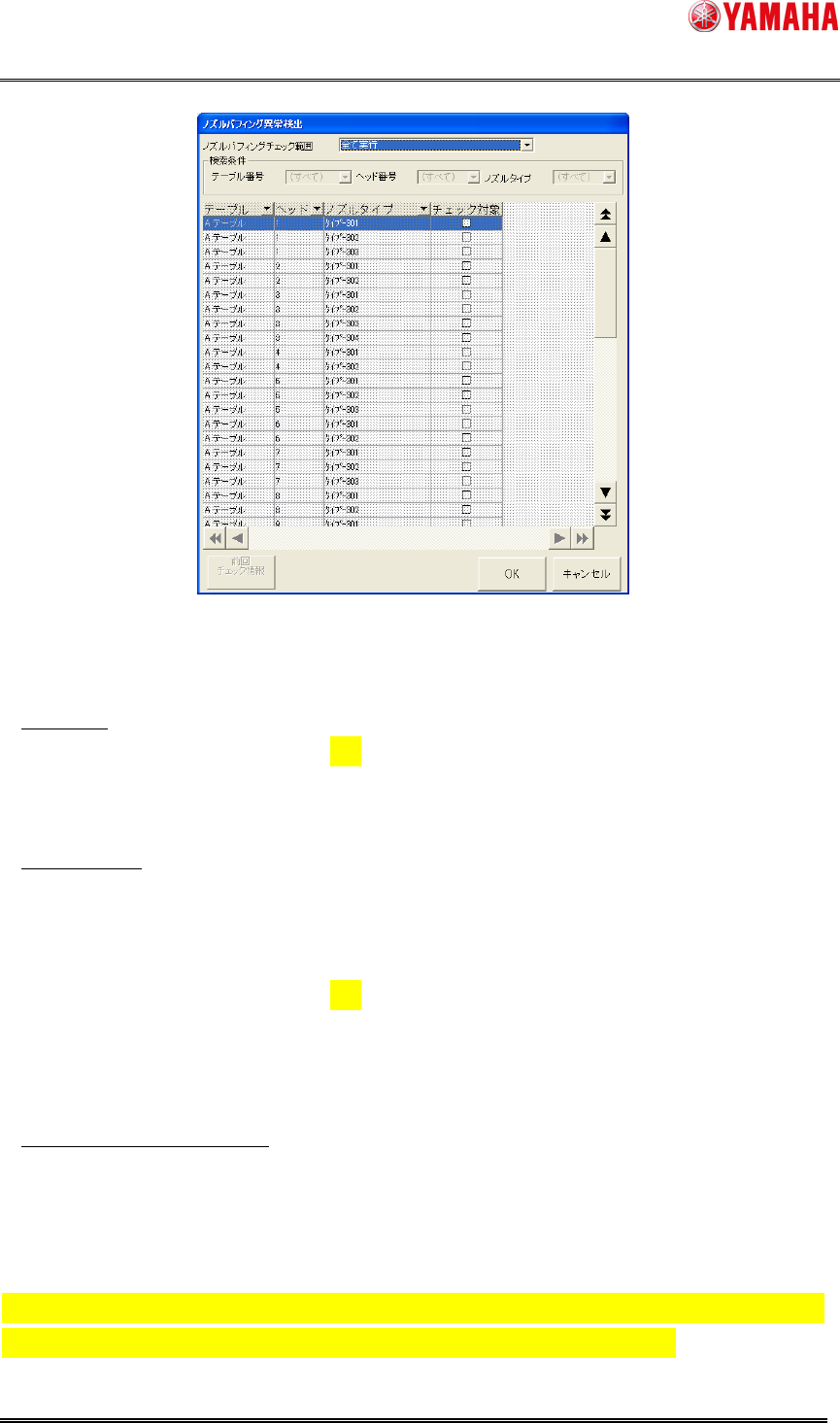

図

図図

図 4

 4 4

 4.

.1.1

1.11.1

1.1 バフィング

バフィングバフィング

バフィング異常検出

異常検出異常検出

異常検出ボタン

ボタンボタン

ボタン





② [バフィング異常検出] ボタンをクリックすると、[ノズルバフィング異常検出] 画面が開きます。(図

4.1.2 参照)

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ

MDOC-SOFT50121

5/16



図

図図

図



 4.1.2

4.1.24.1.2

4.1.2 ノズルバフィング

ノズルバフィングノズルバフィング

ノズルバフィング異常検出画面

異常検出画面異常検出画面

異常検出画面





③ ノズルバフィングチェック範囲の設定

・

・・

・全

全全

全て

てて

て実行

実行実行

実行





ノズルステーションが有効なマシン (*1) のみ選択可能です。

マシンに装着可能な全てのノズルを対象に、[設定]-[マシンデータ]-[ヘッド]-[ヘッドオフセット]

の [ヘッド種類] で、[自動ノズル交換] に設定しているヘッドのみを実行します。

・

・・

・選択

選択選択

選択して

してして

して実行

実行実行

実行





常に選択可能です。

[チェック対象] 列にチェックを入れてノズルを選択すると、選択したノズルのみを対象として実行

します。（チェック状態は記憶されません）

ノズルステーションが無効なマシン (*2) の場合、1 つのヘッドに対して 1 つだけノズルを選択する

ことができ、選択したノズルが装着されている前提で動作します。

固定ノズルの場合、 [設定]–[マシンデータ]–[ヘッド]–[ヘッドオフセット]–[ノズルタイプ] で設

定したノズルのみノズルバフィング異常検出を実行できます。

・

・・

・基板

基板基板

基板データ

データデータ

データ使用

使用使用

使用ノズル

ノズルノズル

ノズルを

をを

を実行

実行実行

実行





ノズルステーションが無効なマシンのみ選択可能です。

読み込み中の基板データで使用しているノズルのみを対象として実行します。

※[ヘッド種類] に応じたノズルバフィングチェックの実行可否の詳細は、次項に示します。



(*1)[設定]-[マシン情報]-[工場設定] の [ノズルステーション] に「あり」または、「A テーブルあり」、

「B テーブルあり」、「両テーブルあり」のいずれかが設定されている状態のことです。

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ

MDOC-SOFT50121

6/16

(*2)[設定]-[マシン情報]-[工場設定] の [ノズルステーション] に「なし」が設定されている状態のこ

とです。



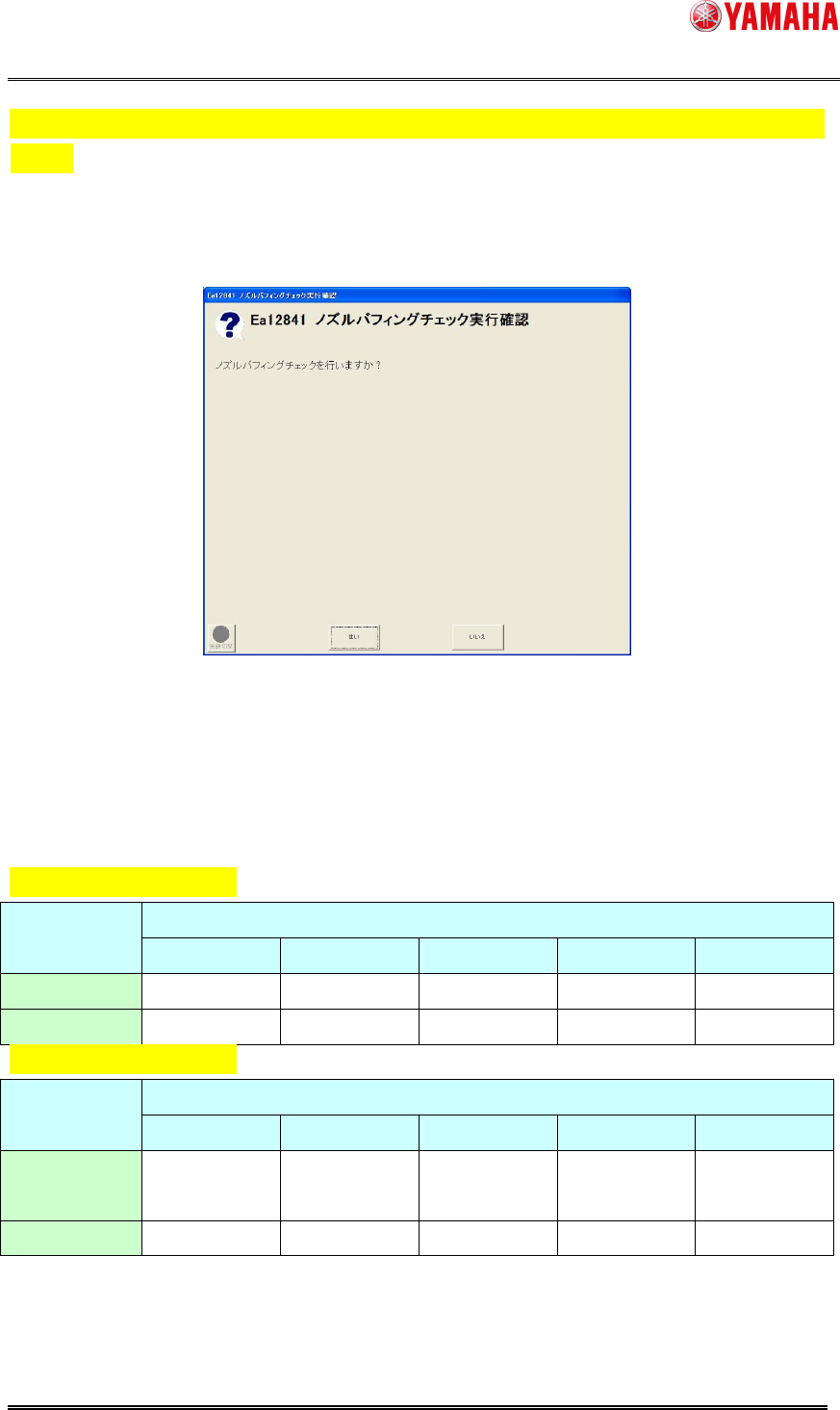

④ 実行するノズルを選択し、 [OK] ボタンをクリックすると、ノズルバフィングチェック実行確認ダイア

ログを表示します。(図 4.1.3 参照)



図

図図

図



 4.1.3

4.1.34.1.3

4.1.3 ノズルバフィングチェック

ノズルバフィングチェックノズルバフィングチェック

ノズルバフィングチェック実行確認

実行確認実行確認

実行確認





 [はい] をクリックすると、選択したノズルのバフィングチェックを実行します。



※ [設定]-[マシンデータ]-[ヘッド]-[ヘッドオフセット] の [ヘッド種類] によるノズル

バフィングチェックの実行可否は以下表の通りです。

■ノズルステーションが有効

ヘッドの種類



なし

手動ノズル交換 自動ノズル交換

固定ノズル

ディスペンスノズル

全て実行 × × ○ × ×

選択して実行 × ○ ○ ○ ×

■ノズルステーションが無効

ヘッドの種類



なし

手動ノズル交換 自動ノズル交換

固定ノズル

ディスペンスノズル

基板データ使用

ノズルを実行

× ○ × ○ ×

選択して実行 × ○ × ○ ×
