2. Cover Section

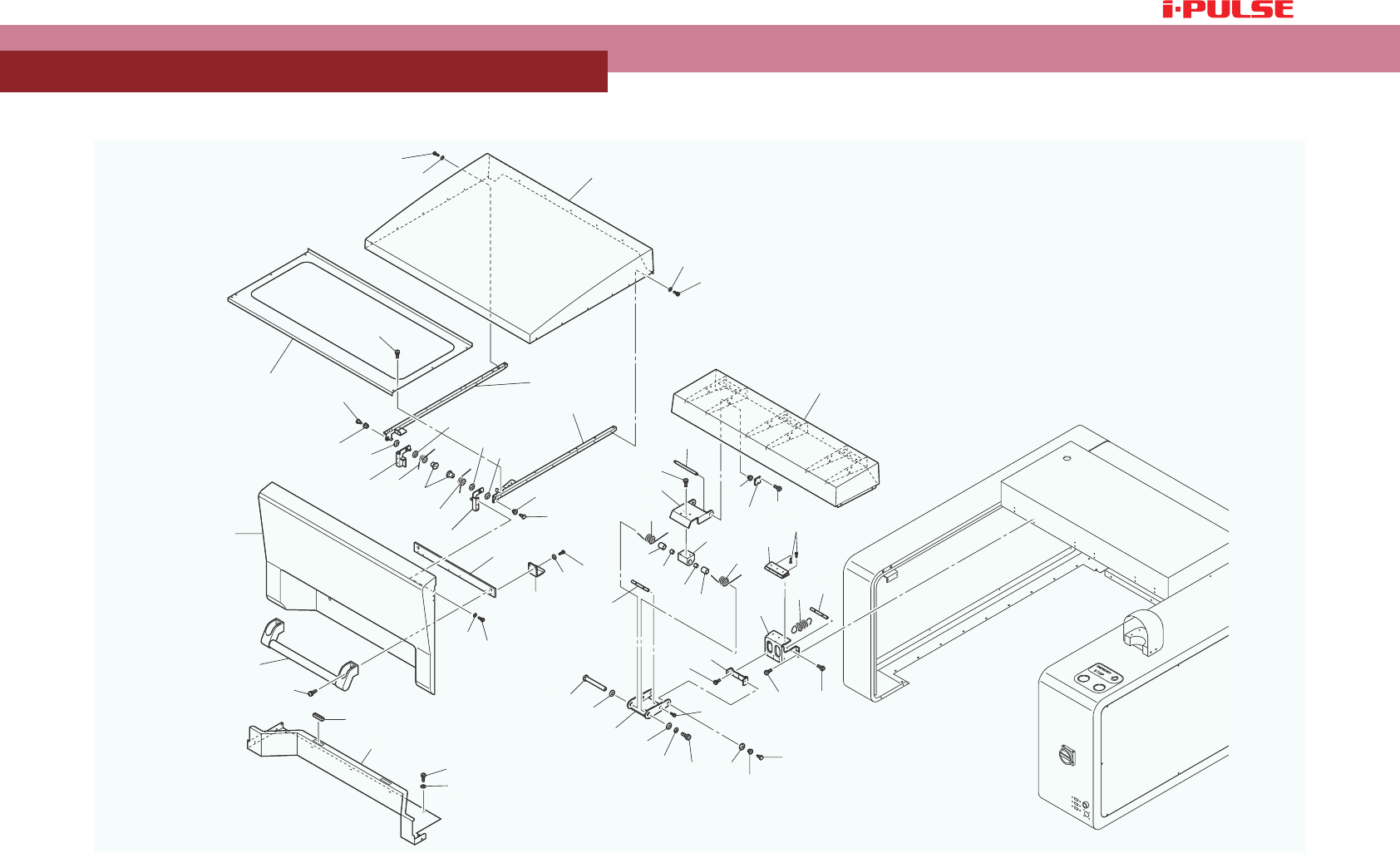

2-1. Top Cover
K5L
29
32
5
2
26
8
11
30
30
31
26
33
9
3
6
7
14
15 24
12
22 16 13
32
17
18
27
34
28
33
26
21
1
5
29
35
4
32
29
29
32
20
33
19
29
23
8
11
30
25
10
26
29
32
5
2
26
8
11
30
30
31
26
33
9
3
6
7
14
15
24
12
22
16
13
32
17
18
27
34
28
33
26
21
1
5
29
35
4
32
29
29
32
20
33
19
29
23
8
11
30
25
10
26
3
2. Cover Section
2-1. Top Cover
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 LE1-M1353-04 COVER(3) 1
2 LE1-M1354-02 COVER(4) 1
3 LE1-M1355-02 COVER(5) 1
4 LE1-M1356-02 COVER(6) 1
5 LE1-M1358-02 COVER(8) 2
6 LE1-M1366-00 COVER 1
7 LE1-M135D-02 BRACKET,LCD 1
8 LE1-M135U-03 BRACKET 2
9 90562-13J100 SPACER 4
10 90990-51J004 HINGE 1
11 90990-52J006 MAGNET CATCH 2
12 LE1-M13DS-03 LABEL,EMG 1
13 LC3-M131S-00 COLLAR 1
14 LE1-M66J8-01 EMG1.ASSY 1 EMG SW
15 LE1-M66HP-10 HNS.STR SW ASSY CE 1 START SW
16 LE1-M42HT-00 MAIN SW S 1
17 LE1-M66LR-01 PB1.ASSYL 1
18 LC3-M669A-00 HNS,EX-USB2 3
19 LC0-M11H1-00 BEZEL,LAN 1
20 LG0-M11H9-00 CONNECTOR, LAN 1
21 90990-23J019 GROMMET 1
22 LE1-M13DP-011 PLATE, NAME 1
23 LE1-M1359-01 COVER(9) 1 non Ups
24 LE1-M66LL-10 HNS.SW6 ASSY 1 READY SW
25 LE1-M135E-02 BRACKET,LCD 1
26 91314-04008 BOLT HEX.SOCKET HEAD 29 M4X8
27 91317-04018 BOLT HEX.SOCKET HEAD 5 M4X18
28 91314-05010 BOLT HEX.SOCKET HEAD 4 M5X10
29 98904-03006 SCREW BINDING HEAD 40
30 98907-03006 SCREW BINDING HEAD 4
31 98704-03006 SCREW FLAT HEAD 4
32 92990-03400 WASHER EXTL. TOOTHED 32
33 92990-04400 WASHER EXTL. TOOTHED 14
34 92990-05400 WASHER EXTL. TOOTHED 4
35 97604-04310NO SCREW BIN, HEAD W/W 1
