NPM-series OPNPM1C-MB-00 -06 检测标记适当性判定 功能 下述情况，防止标记的错误检测。 ●①标记以外的光不匀部的检测防止 ②一侧开的焊盘图形的错误检测防止 ③标记外的类似形状图形的错误检测防 止 ④标记外的类似尺寸通孔的错误检测防 止 操作性 段取り時間短縮 设定置于 ON 时 防止错误识别标记附近有相同形状的焊盘等的时候。 维修保养 实装品质 技巧 生产率 ■效果 ■初始设定： OFF 7 -2
NPM-series OPNPM1C-MB-00-06
一侧标记识别
功能
基板上的识别标记的一部分被传送轨道遮隐时，可以识别该标记的未遮隐部
分。
●对象的识别标记的形状是，圆形（○）或者四角形（□），需要50%以上未遮隐的区域。
実装品質 操作性メンテナンス
段取り時間短縮 生産性
设定置于ON时
基板上的识别标记的一部分即使被传送轨道遮隐，也需要识别的时候。
操作画面信息等
被传送轨道遮隐的识别标记（□）的一
部分。
通过设定通常的基板标记和
形状尺寸来识别。
DataModifyPCBRecogShape-01C05
技巧
■效果
■初始设定：OFF
7-1
NPM-series OPNPM1C-MB-00-06
检测标记适当性判定
功能
下述情况，防止标记的错误检测。
●①标记以外的光不匀部的检测防止
②一侧开的焊盘图形的错误检测防止
③标记外的类似形状图形的错误检测防止
④标记外的类似尺寸通孔的错误检测防止
操作性
段取り時間短縮
设定置于ON时
防止错误识别标记附近有相同形状的焊盘等的时候。
维修保养实装品质
技巧生产率
■效果
■初始设定：OFF
7-2
NPM-series OPNPM1C-MB-00-06

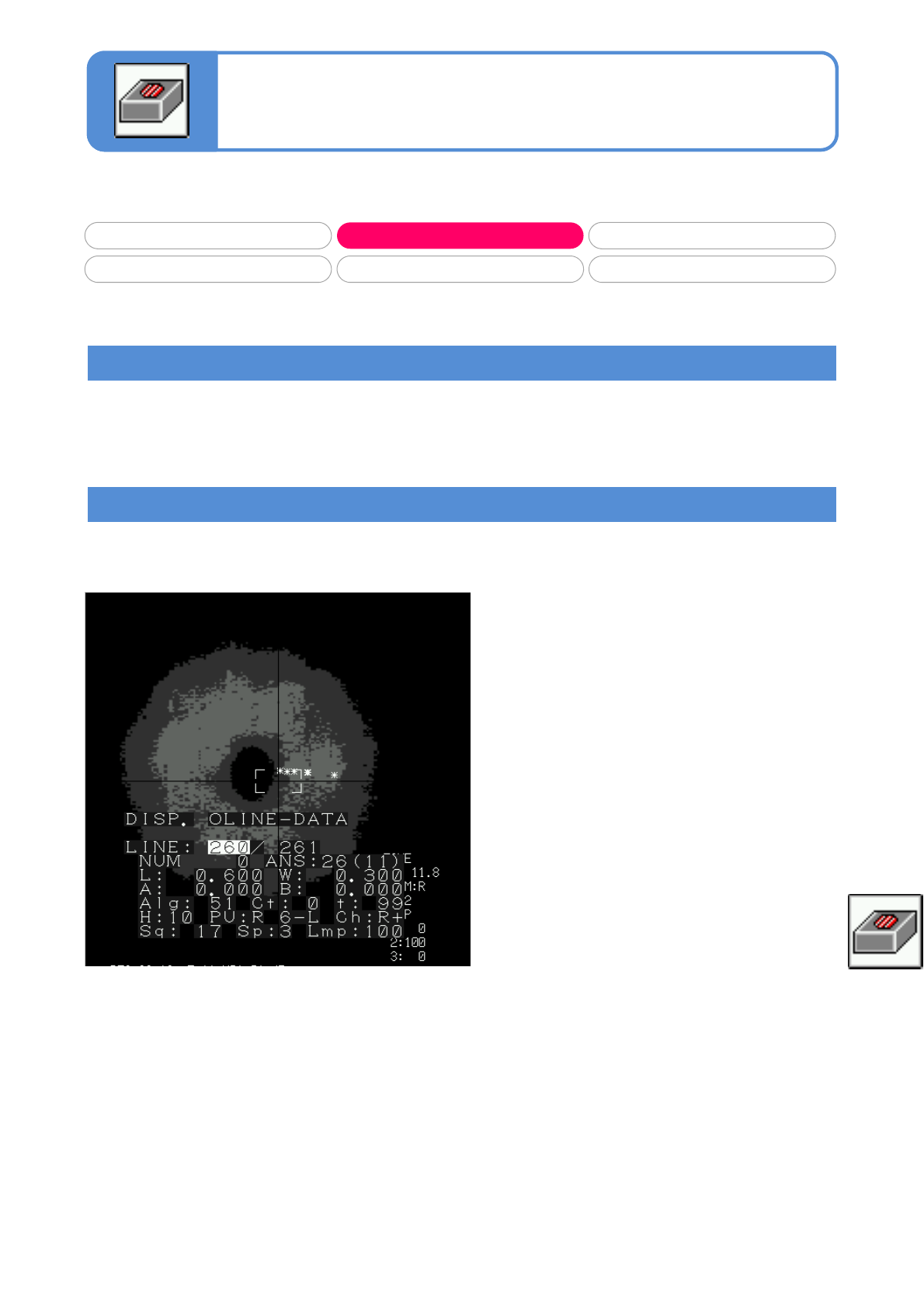

识别画像常时保存
功能
在生产数据识别OK的图像，有强制保存设定的元件的识别图像，无论识别
结果如何都进行保存。
実装品質 操作性
段取り時間短縮 ノウハウ生産性
设定置于ON时
希望确认所有识别图像的时候。
维修保养
■效果
■初始设定：OFF
8-1
