NPM-series OPNPM1C-MB-00-06

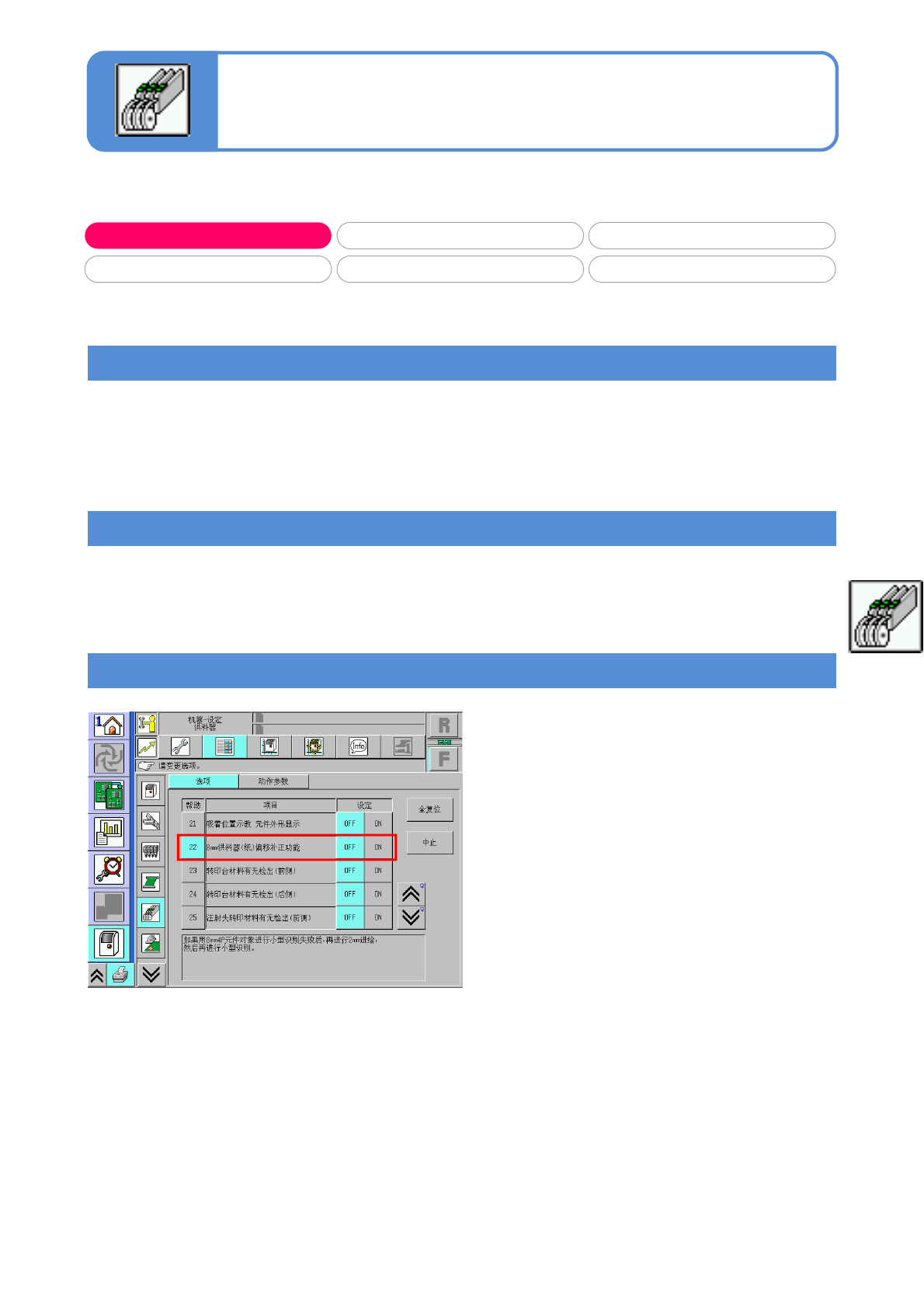

8mm供料器(纸)偏移补正功能
功能
生产开始时在凹槽识别元件中发生识别错误时，自动进行半间距传送，如果
有元件，再次进行凹槽识别后进行补正。
●设置8 mm编带料架或者4 mm传送纸编带时，有时可能设置错误，发生半间距左右的偏移。
操作性メンテナンス
段取り時間短縮 ノウハウ生産性
设定置于ON时
设置错误而造成半间距左右的偏移，希望自动进行补正的时候。
●对间距的输入错误防止、失误防止等有效。
操作画面信息等
ChangeFeederCheck-01C06
实装品质
■效果
■初始设定：OFF
5-25
NPM-series OPNPM1C-MB-00-06

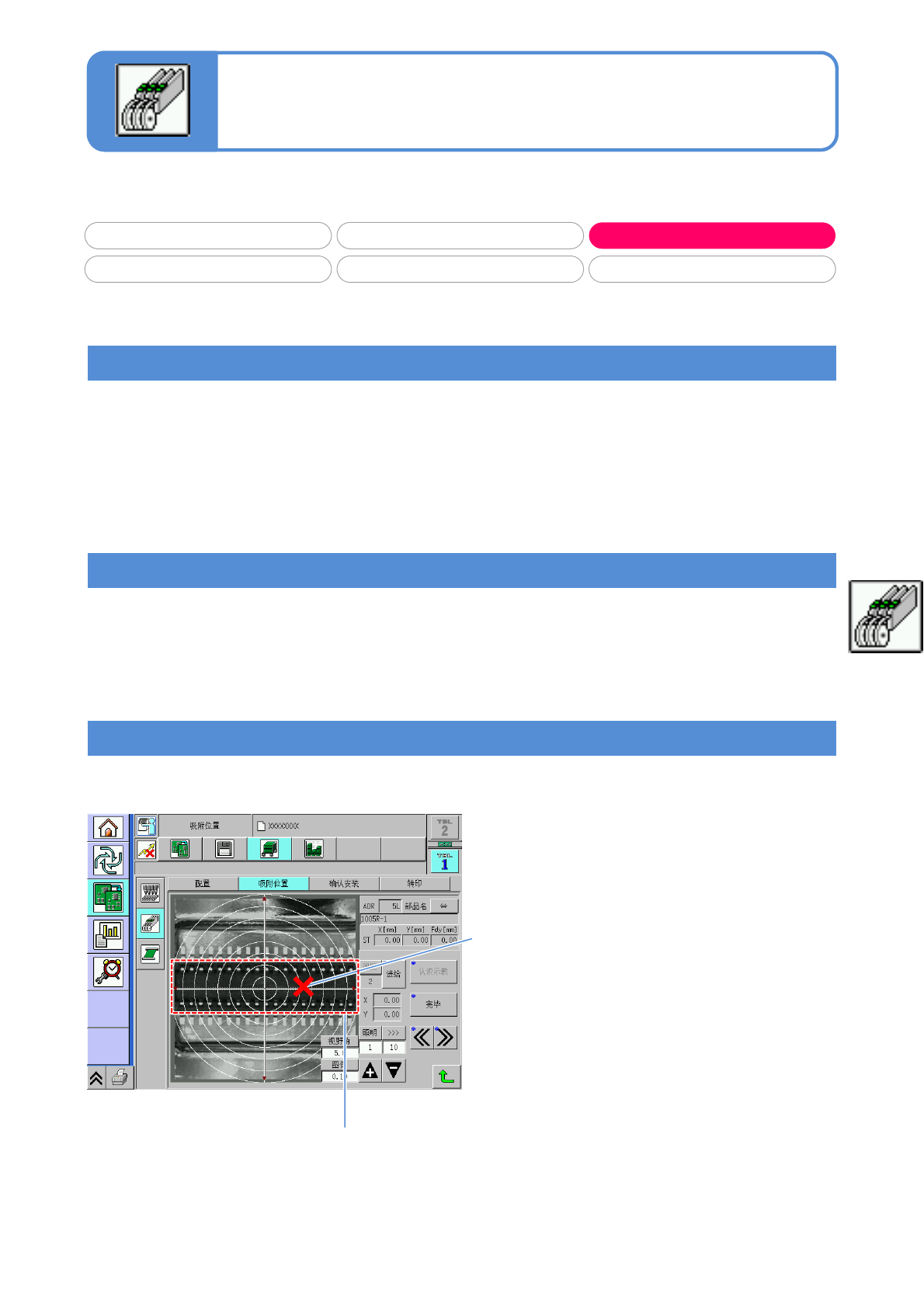

吸着位置示教 元件外形显示
功能
在吸附位置校正（准备 – 材料准备 – 料架 – 吸附位置）、吸附位置确认错误
画面上显示元件外形线。
●在吸附位置校正以及吸附位置确认错误画面，请调整位置使元件和外形线重叠。
通过把元件的外形对准线，可以事先决定设定的吸附位置。
●元件吸附偏移画面（生产数据 - 校正 – 料架 – 元件吸附偏移）不是本功能的对象。
実装品質 メンテナンス
段取り時間短縮 ノウハウ生産性
设定置于ON时
在吸附位置校正画面（准备－材料准备－料架）、吸附位置确认错误画面，
使操作员不发生错误校正吸附位置的时候。
●由于大型元件、异型元件等超出识别的视野，分割识别等有效。
操作画面信息等
ChangeFeederPickupTeach-01C04
ONのとき
外形线
吸附位置
操作性
■效果
■初始设定：OFF
5-26
NPM-series OPNPM1C-MB-00-06

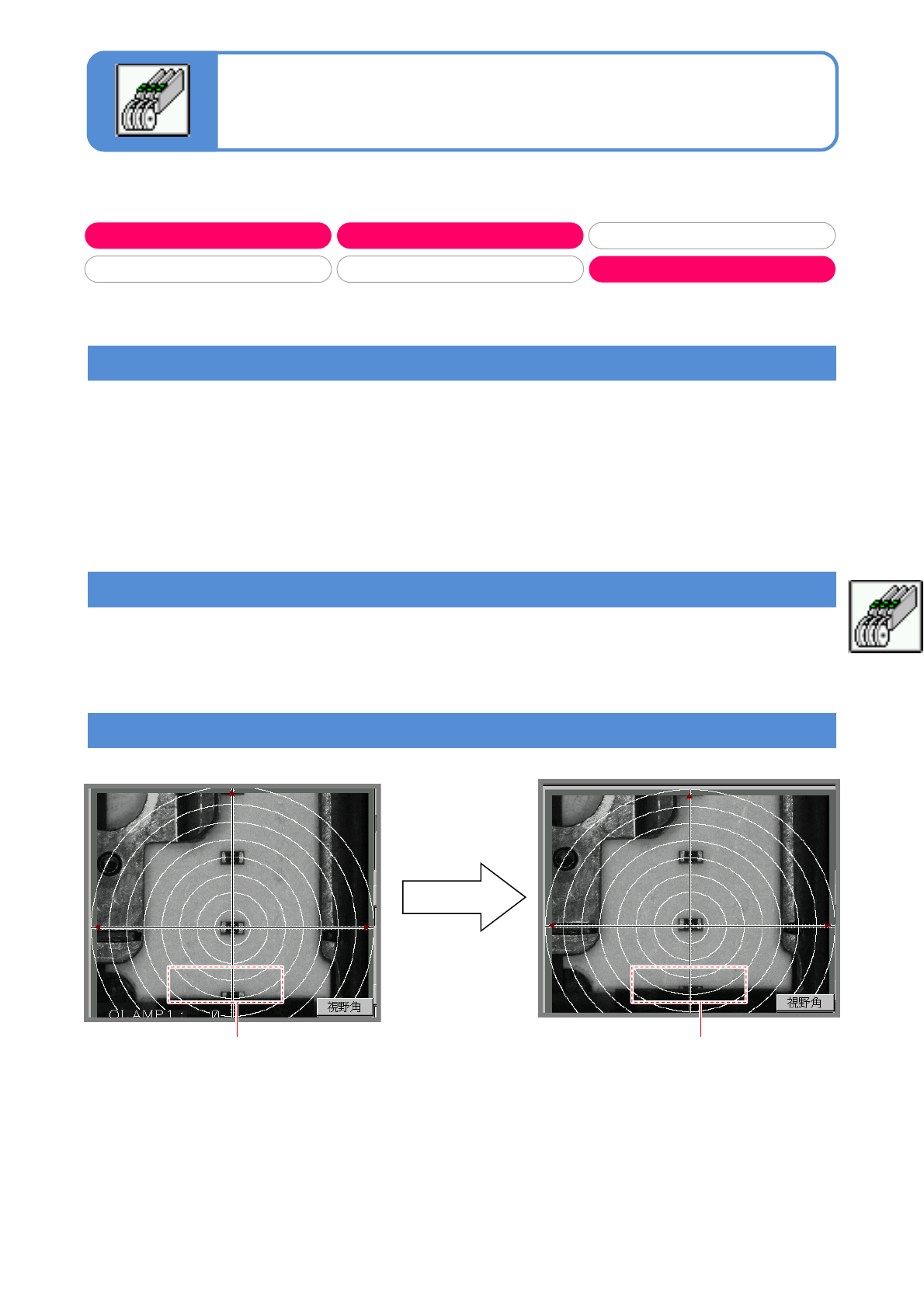

防止供料器下一个元件露出
功能
操作性
段取り時間短縮 生産性
设定置于ON时
操作画面信息等
维修保养实装品质
技巧
■效果
■初始设定：OFF
5-27
贴装0603等的方形芯片希望防止未吸附、立吸、识别错误的时候。
根据方形芯片尺寸变更第2原点偏移值输入范围。
（使超过元件尺寸一半的第2原点偏移值不可设定）
●由于料架的调整偏差，可以防止由于第2原点偏移值而造成的下一个元件露出。
●如果使用此功能，同时吸附率有可能会降低。这个时候，请对料架进行保养。
功能ON
下一个元件未露出下一个元件露出
