NPM-series OPNPM1C-MB-00 -06 操作画面信息等 基板弯曲夹具处0补正 功能 设定置于 ON 时 夹具部的坐标以高度 0 来作成基板弯曲补正的基板曲面。 ●通常，以计测点坐标和计测的高度 来作成基板曲面。 夹具位置和贴装点坐标之间，以基板弯 曲计测点不可设定等理由，夹具部周 围的贴装即使无法正常进行，也希望贴装的时候。 ●需要高度传感器。 ●请把「通过高度传感器的计测」、「基板弯曲补正 」设定为 ON 。 ●有关…
NPM-series OPNPM1C-MB-00-06
操作画面信息等
搬送错误时对面的轨道继续生产
功能
设定置于ON时
即使发生基板传送错误、基板吸附错误、基板位置错误时，对方向轨道也会
继续生产。
●交替实装模式以外有效。
希望提高运转率的时候。
●由于操作员不足等理由无法对应传送错误，在此期间、对防止两轨道的生产停止时有效。
実装品質 操作性メンテナンス
段取り時間短縮 ノウハウ
在单侧轨道发生基板传送错误。
单侧轨道停止中，对方向轨道的生产继续。
生产率
■效果
■初始设定：OFF
1-22
NPM-series OPNPM1C-MB-00-06
操作画面信息等
基板弯曲夹具处0补正
功能
设定置于ON时
夹具部的坐标以高度0来作成基板弯曲补正的基板曲面。
●通常，以计测点坐标和计测的高度来作成基板曲面。
夹具位置和贴装点坐标之间，以基板弯曲计测点不可设定等理由，夹具部周
围的贴装即使无法正常进行，也希望贴装的时候。
●需要高度传感器。
●请把「通过高度传感器的计测」、「基板弯曲补正」设定为ON。
●有关详细情况，请参阅使用说明书的「高度传感器」。
操作性メンテナンス
段取り時間短縮 ノウハウ生産性

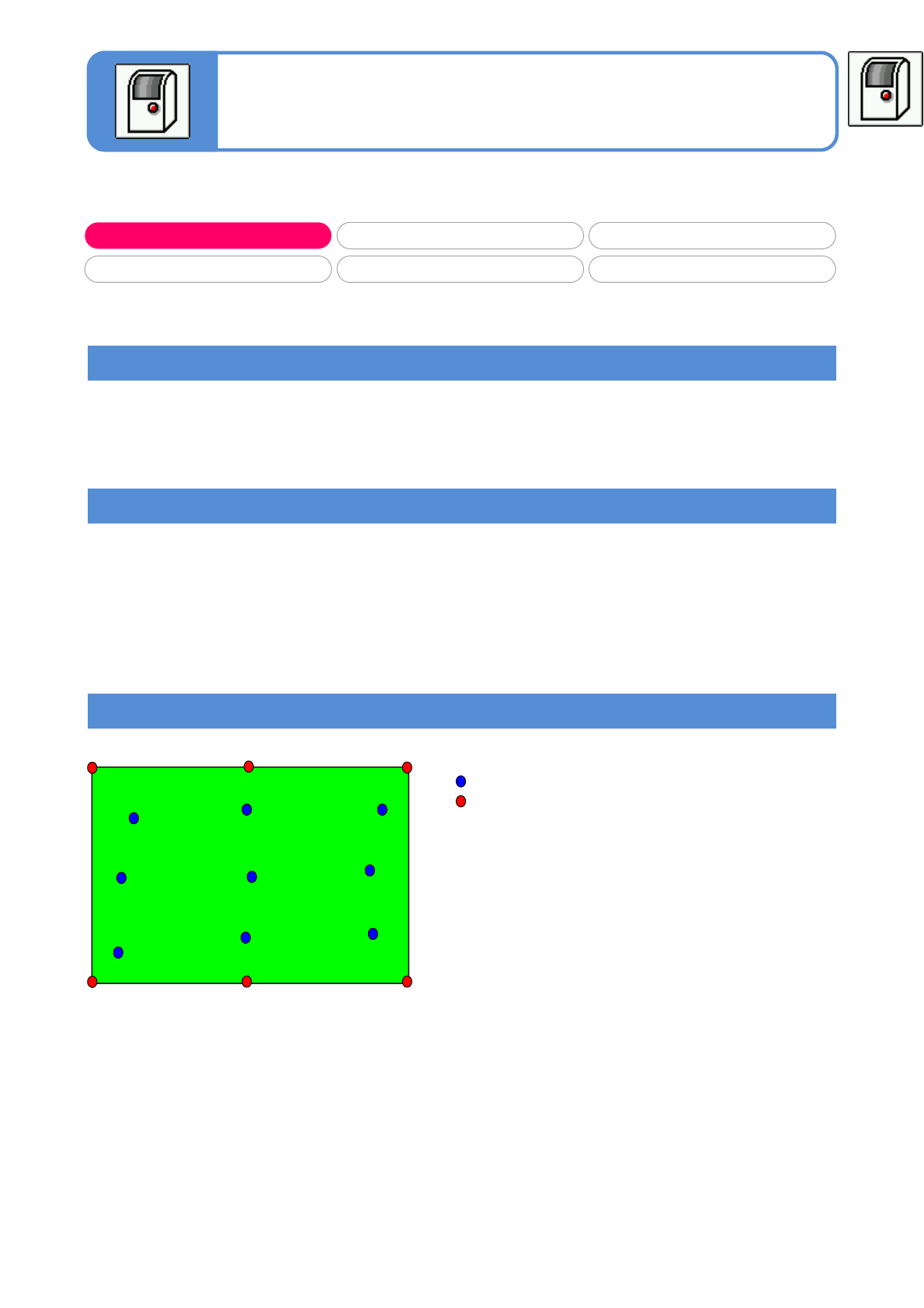

：基板弯曲计测点坐标
：高度为0的夹具部坐标
通常的基板弯曲计测点加上高度为0的夹具部的6点，
作成基板曲面。
所以，相比只通过基板弯曲计测点作成的曲面，夹
具部周围的补正更接近0方向。
(注1) 只限基板弯曲计测点是9点～19点的数据为对象。20点以上时，与通常相同只通过基板弯曲
计测点来作成。
(注2) 变更「基板弯曲夹具部0补正」时，由于所作成的基板曲面有变化，可能会发生基板弯曲错误。
这时，请把「基板弯曲夹具部0补正」设定为OFF。
(注3) 只有通过实际测量值(基板弯曲夹具部0补正: OFF)作成的基板曲面，相比下来类似实际基板的可能性
更高。
〃
〃
〃〃
实装品质
■效果
■初始设定：OFF
1-23
NPM-series OPNPM1C-MB-00-06
元件偏移动作变更(短距离)
功能
设定置于ON时
通过「元件识别校正」画面的「偏移确认」键，把动作计测范围设定为100
mm × 100 mm 。
●通常，计测范围是250 mm × 250 mm 。
希望缩短100 mm × 100 mm 以下基板的准备时间和元件校正时间的时候。
操作性メンテナンス
段取り時間短縮 ノウハウ生産性
操作画面信息等
1-24
实装品质
■效果
■初始设定：OFF
