1.

..

. 対象機種

対象機種対象機種

対象機種、

、、

、対象

対象対象

対象バージョン

バージョンバージョン

バージョン





本機能の対象機種、対象バージョンは以下の通りです。

表 1.1 本機能の対象機種、対象バージョン

項目名 対象 備考

対象機種 YS シリーズマウンタ

YG12 シリーズマウンタ、YG300



対応バージョン V3.25STDR1.000 以降（マシン）

V1.25STDR1.000 以降（Y.FacT）



2.

..

. 機能概要

機能概要機能概要

機能概要





本バージョンより、「搭載点グループ番号機能」が追加されました。

部品間隔が狭い部品実装の場合、実装された部品とノズルが干渉する可能性があるため、実装順

序を制御する必要があります。

本バージョンで対応する「搭載点グループ番号」機能を使用すると、従来の「部品グループ番号」機

能よりも効率的に実装順序の制御を行い、最適化結果を改善することが可能になります。（詳細につい

ては、「6. 補足：実装順序の制御方法について」を参照してください。）

本バージョン以降では、基本的に 「搭載点グループ番号」 のご利用をお奨め致します。



3.

..

. 制限事項

制限事項制限事項

制限事項





 基板データ形式が「YGX」以外には対応していません。

 下記マシンは、基板データの互換性確保のため、「V2.48STDR1.000」 以降にバージョンアッ

プしてください。

 YG200、YG100、YG88

 「搭載点グループ番号」を使用するマシンと、「部品グループ番号」を使用するマシンがライン

に混在する場合、[最適化の設定]–[基本条件]– [実行条件]–[フィーダー位置決定条件]

で、「ライン内分配」 は使用することが出来ません。



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50106 

3/11



4.

..

. 設定方法

設定方法設定方法

設定方法





「搭載点グループ番号」を使用するには、Y.FacT の基板エディタ、最適化にて、ノズル干渉チェックを実

行して下さい。

1



 基板

基板基板

基板エディタ

エディタエディタ

エディタでの

でのでの

での搭載点

搭載点搭載点

搭載点グループ

グループグループ

グループ番号設定方法

番号設定方法番号設定方法

番号設定方法





以下の手順を実行して下さい。

1. [メニュー]–[ツール]–[データチェック]–[実行] を選択する

2. [データチェック]ダイアログにて、以下のように設定する

1) [ノズル干渉チェック]–[実行する]チェックボックスを「ON」にし、

コンボボックスを「総当たりチェック」にする

2) [ノズル干渉チェック] – [グループ番号自動セット]チェックボックスを「ON」にし、[搭載

点グループ番号] （または[搭載点グループ番号優先]）のラジオボタンを選択する

 

図 4.1 データチェックダイアログ

3.  [実行ボタン] をクリックする



以上の手順を実行すると、[基板]-[基板] ‐ [搭載順序制御] が「搭載点グループ番号」に設定され、

[搭載]-[グループ ID] と [グループ内順序]に自動的に値がセットされます。

（各項目の詳細については、「5. 基板データの追加項目」を参照して下さい。）



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50106 

4/11

2



 最適化

最適化最適化

最適化での

でのでの

での搭載点

搭載点搭載点

搭載点グループ

グループグループ

グループ番号設定方法

番号設定方法番号設定方法

番号設定方法





 [基本条件]–[実行オプション]–[ノズル干渉チェックを実行する] チェックボックスが「ON」、 [搭載点

グループ番号]（または[搭載点グループ番号優先]）のラジオボタンが選択されている設定で最適化を

実行して下さい。これにより、[基板] - [基板] ‐ [搭載順序制御] が「搭載点グループ番号」に設定さ

れ、[搭載]-[グループ ID] と [グループ内順序]に自動的に値がセットされます。

（各項目の詳細については、「5. 基板データの追加項目」を参照して下さい。）



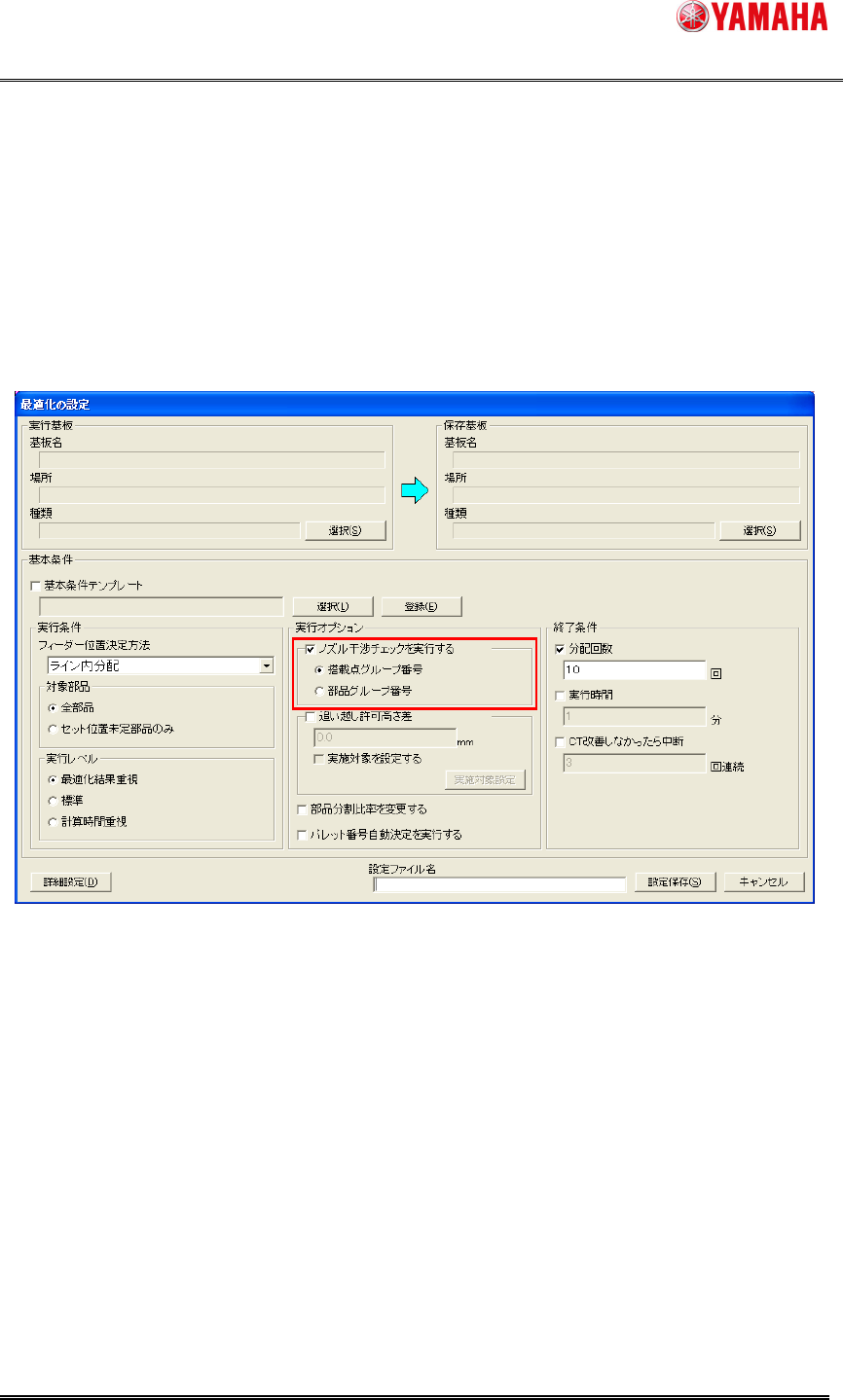

図 4.2 最適化の設定ダイアログ


