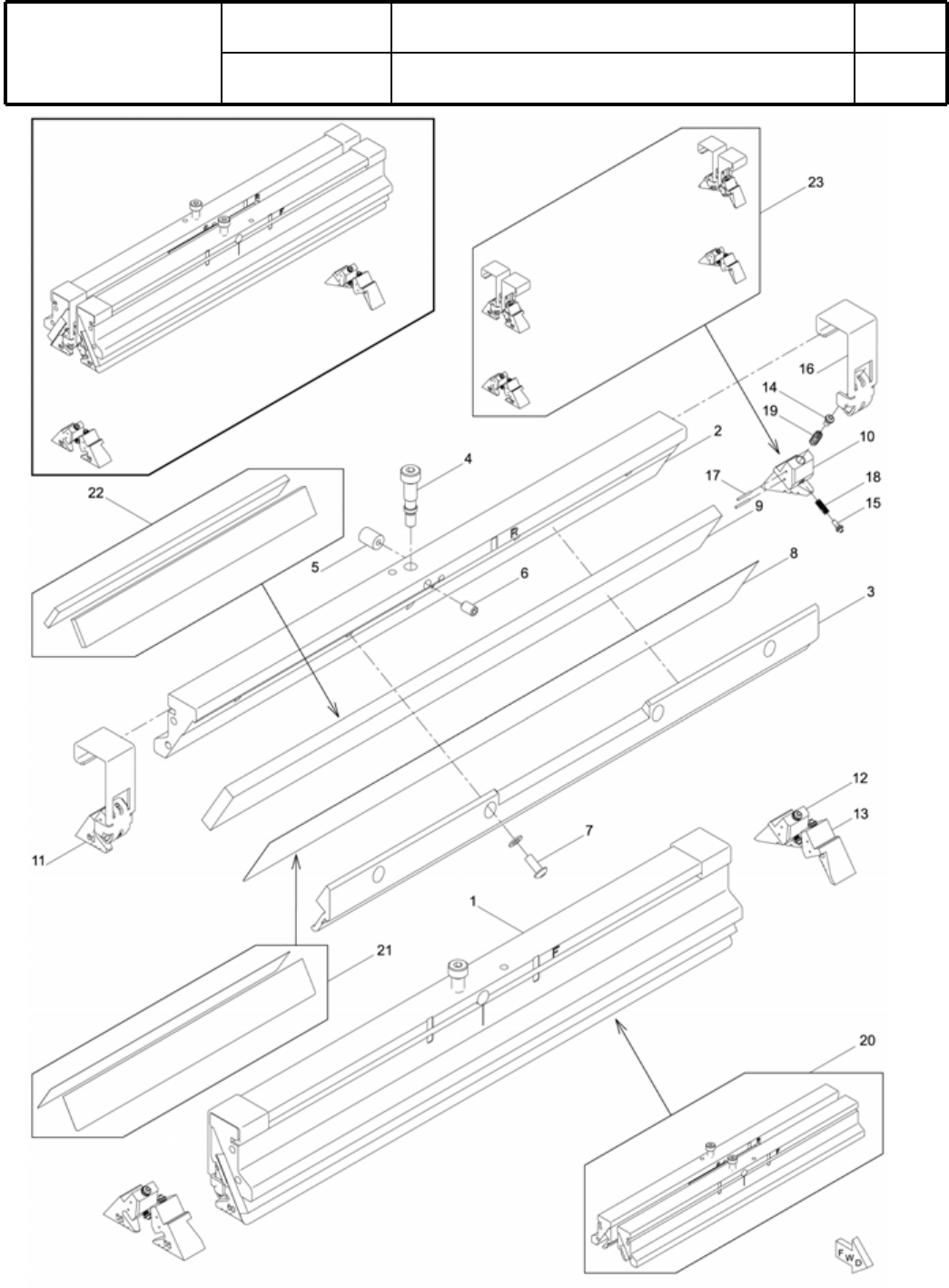

6 アドバンストスキージ セット(L=350) Advanced Squeegee Set (L = 35 0) パーツレイアウト Kit N o . キット品 番 Kit N am e キット名称 KXF X03ANA00 ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - S15 ( KKXFX03ANA00-05 )
Ref
No.
Remarks
R
1
Q'ty
5-C
カートリッジヘッド対応
Cartridge Head support
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX039VA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
SHAFT
2
1 KXFB02A3A00
PLATE
1
2 KXFB02AKA00
SCREW
2
3 N510018164AA
Cross recessed Countersunk head machine screw M4X10-4.8 A2J (Trivalen
JIG
1
4 KXFB02A6A00
S14
--
( KKXFX039VA00-04-3 )
6
アドバンストスキージセット(L=350)
Advanced Squeegee Set (L = 350)
パーツレイアウト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03ANA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S15
( KKXFX03ANA00-05 )
Ref
No.
Remarks
R
1
Q'ty
6
アドバンストスキージセット(L=350)
Advanced Squeegee Set (L = 350)
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03ANA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
HOLDER
1
1 N210001337AA
HOLDER
1
2 N210001338AA
HOLDER
2
3 N210001339AB
BOLT
2
4 KXFB08MDA00
BALL-BUTTON
2
5 KXF0167AA00 BBT8
SCREW
2
6 XXE5D8FT
Hexagon socket set screw M5X8 Cup point Steel Black oxide finish
BOLT
8
7 N510017516AA
SSS 003 Hexagon socket button head screw M4X10-10.9 A2J (Trivalent)
SQUEEGEE
2
8 KXF0DY1PA00 Dimpie metal squeegee 350X40X0.2(DDA)
PLATE
2
9 KXFB0353A00
BLOCK
2
10 KXFB0355A02 60deg
BLOCK
2
11 KXFB0356A02 60deg
BLOCK
2
12 KXFB04AJA01 55deg
BLOCK
2
13 KXFB04AKA01 55deg
PIN
8
14 KXFB03TCA01
PIN
8
15 KXFB03KMA00
BRACKET
4
16 N210001321AA
PIN
16
17 KXF0DWUQA00 MS1-10
SPRING
8
18 N510005347AA UF3-10
SPRING
8
19 N510005287AA UL4-10
KIT
1
20 N610004783AA
KIT
1
21 N610004814AA
KIT
1
22 N610004821AA
KIT
1
23 N610004826AA
S16
--
( KKXFX03ANA00-05 )
