Kit Name Rank Q'ty 番号 Pa rt No . キット名 品番 数量 ﾗﾝｸ 頁 Pa ge No. 3 SP60P-L:高速スクリーン印刷 機 SP60P-L:High Speed Screen Printer ユニットリスト Model No. 製品品番 Model Name 製品名称 KXF-1G 4C UNIT LIS T 1 10 KXFX03BTA00 Transport Conveyor(L) …
3
SP60P-L:高速スクリーン印刷
機
SP60P-L:High Speed Screen Printer
ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
KXF-1G4C

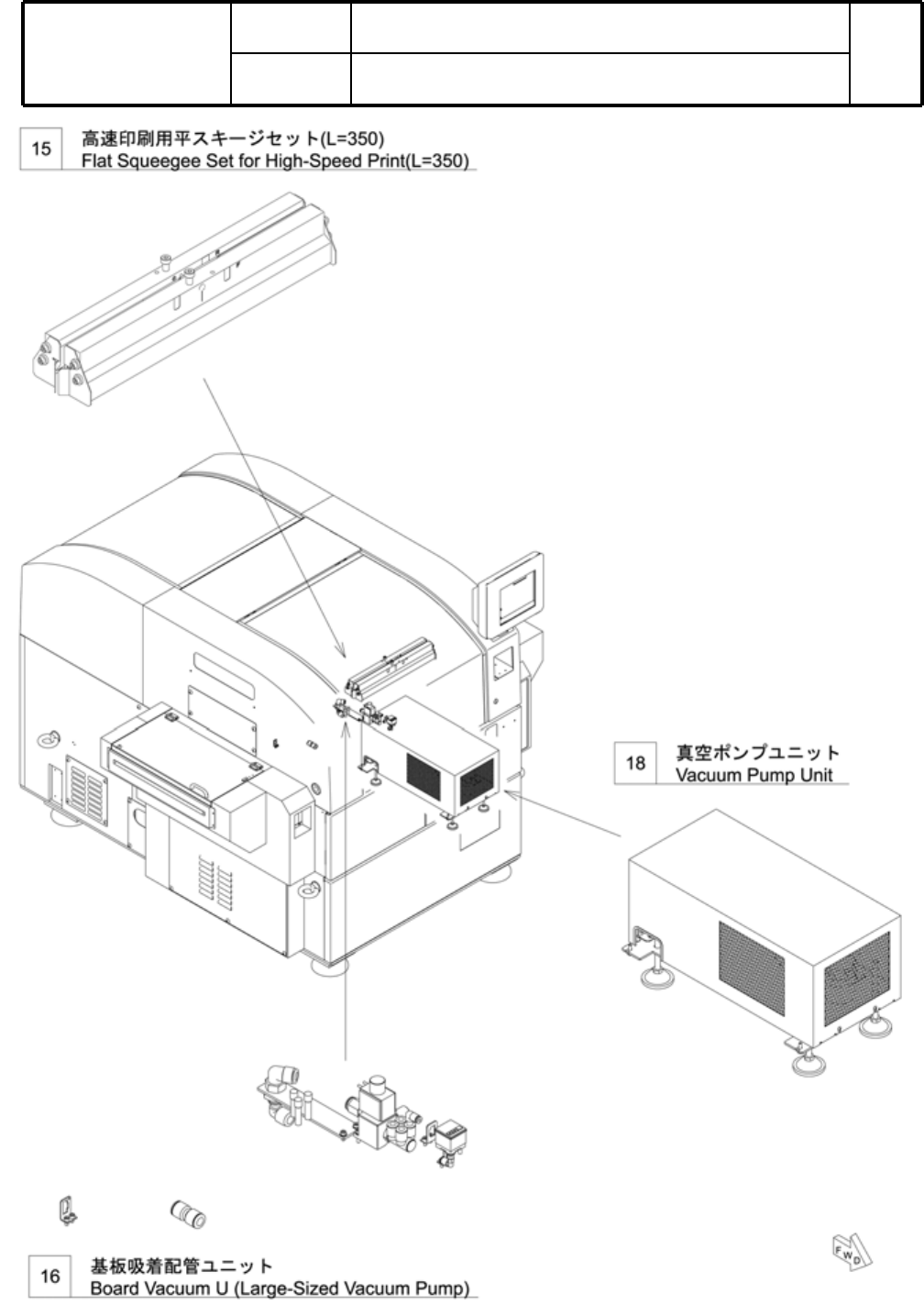

UNIT LAYOUT
U5
( K1G4CM-12-3 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
3
SP60P-L:高速スクリーン印刷
機
SP60P-L:High Speed Screen Printer
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-1G4C
UNIT LIST
1
10
KXFX03BTA00 Transport Conveyor(L)
搬送コンベア(L)
M67
1
11
KXFX03BUA00 Mask Cleaning Unit(L)
マスククリーニングユニット(L)
M75
1
12
KXFX03BVA00 Board Flattening Unit(L)
基板上押えユニット(L)
M85
1
13
KXFX039QA00
Front Reference Left-to-Right Flow & PCB Stopper
手前左→右流れ仕様&基板ストッパ
M87
1
14
KXFX03BZA00 Board Vacuum Support Block (L)
基板吸着下受ブロック(L)
M89
1
17
N610002623AA Blower Unit
ブロアーユニット
M95
U6
--
( K1G4CM-11-3 )
4
SP60P-L:高速スクリーン印刷
機
SP60P-L:High Speed Screen Printer
ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
KXF-1G4C
UNIT LAYOUT
--
U7
( K1G4CM-11-4 )
