Science And Technology 2010-1-19 JT 何隆海 二电气部分 10 ）多路巡检仪 A 在 NS/VS 中主要 用作保护设备。防 止温度过高损坏设 备。 800 系列只有一 个， 1000 系列有 两个。按 SET 键后 输入密码才能进行 参数设置。 下面介绍其参数设 置：
Science And Technology
2010-1-19 JT 何隆海
二电气部分
9）机械式热继电器原理：
热继电器元件中的电流增大使双
金属片温度升高，弯曲程度，推
动人字形拨杆，人字形拨杆推动
常闭触头，使触头断开而断开交
流接触器线圈电路，使接触器释
放、切断电动机的电源，电动机
停车而得到保护。热继电器通常
是直接断开接触器的控制回路来
断开主回路的。如果其辅助触点
不接入控制回路，常常无法实现
保护功能。其保护电流可以通过
调节整定电流调节旋钮来调整，
热继电器动作后，可以通过手动
推蓝色的RESET推杆复位。
Science And Technology
2010-1-19 JT 何隆海
二电气部分
10）多路巡检仪
A在NS/VS中主要
用作保护设备。防
止温度过高损坏设
备。
800系列只有一
个，1000系列有
两个。按SET键后
输入密码才能进行
参数设置。
下面介绍其参数设
置：
Science And Technology
2010-1-19 JT 何隆海

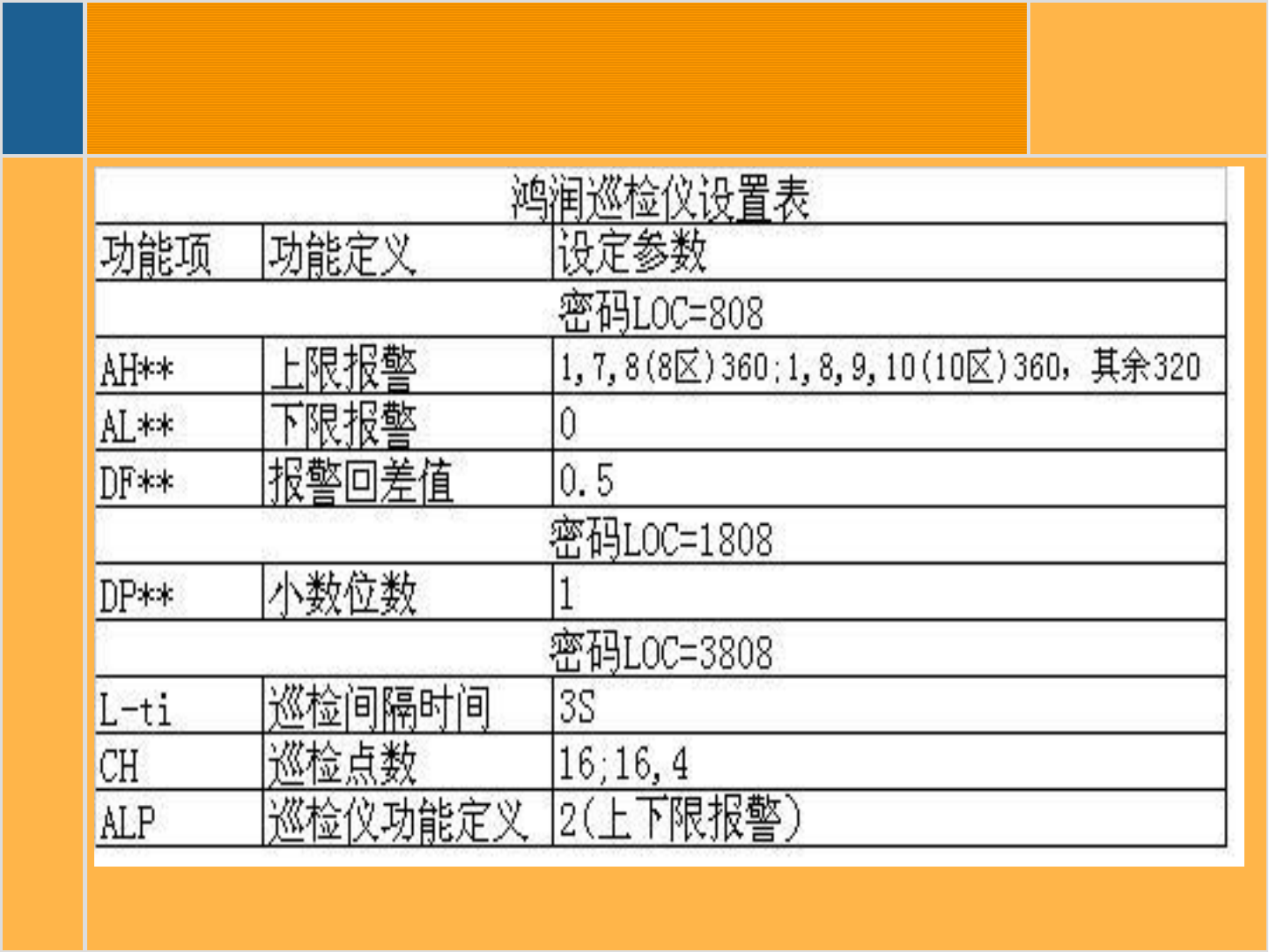

二电气部分（巡检仪设定）
