Science And Technology 2010-1-19 JT 何隆海 二电气部分 15 ）运输马达 运输马达采用松下 M9MZ90G4YGA 型马 达搭配 MY9G100B 牙箱。 马达共有 5 条线，其中 白、灰、黑为相线，相 间阻值约为 38 欧姆。蓝 色线为测速用（ TP ）， 阻值约为 1 欧姆，在 JT 回流炉上未使用。
Science And Technology
2010-1-19 JT 何隆海
二电气部分

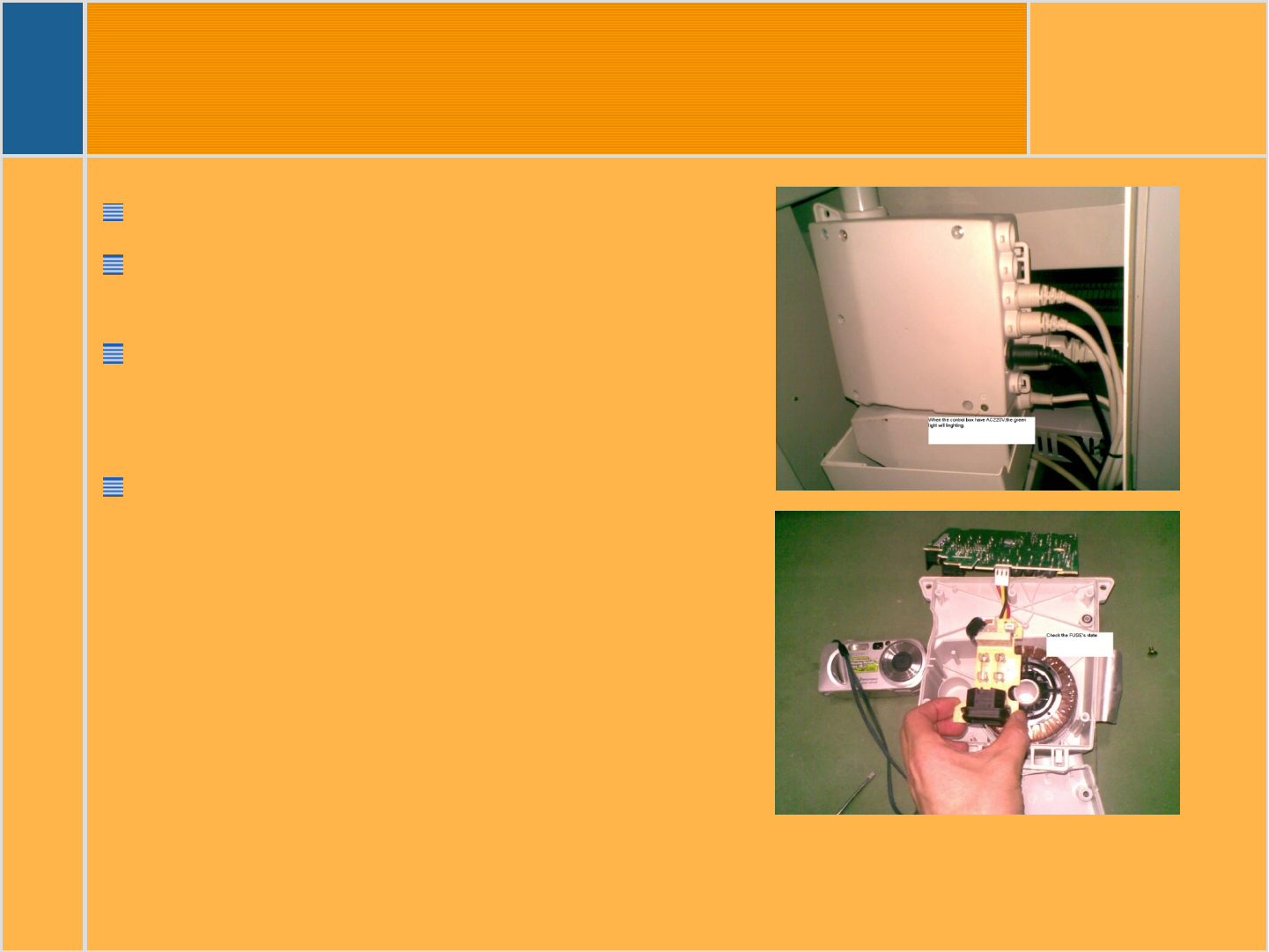

14）直线传动器控制盒
功用：用来控制直线传动器
来开启和关闭炉膛。
输入为DC24V，拆开控制
盒，会发现内部有1A的玻
璃保险管。
如果炉膛不能升降，可以检
查这个保险管。其次检查
514，515（中间串联两个
按钮开关，注：这两个按钮
开关是由炉膛支撑杆控制）
是否与3L+导通
（+24C）；检查com线是
否断路。
Science And Technology
2010-1-19 JT 何隆海
二电气部分
15）运输马达
运输马达采用松下
M9MZ90G4YGA型马
达搭配MY9G100B牙箱。
马达共有5条线，其中
白、灰、黑为相线，相
间阻值约为38欧姆。蓝
色线为测速用（TP），
阻值约为1欧姆，在JT
回流炉上未使用。
Science And Technology
2010-1-19 JT 何隆海
二电气部分
16）调宽窄马达
型号：
M91X40GV4GGA
牙箱：MX9G15M
其中灰与黑为启动绕
组，阻值约为140欧
姆，白与灰、黑之间阻
值为70欧姆。蓝色线为
TP，粉色线为测速电机
线，用来反馈给调速器。
