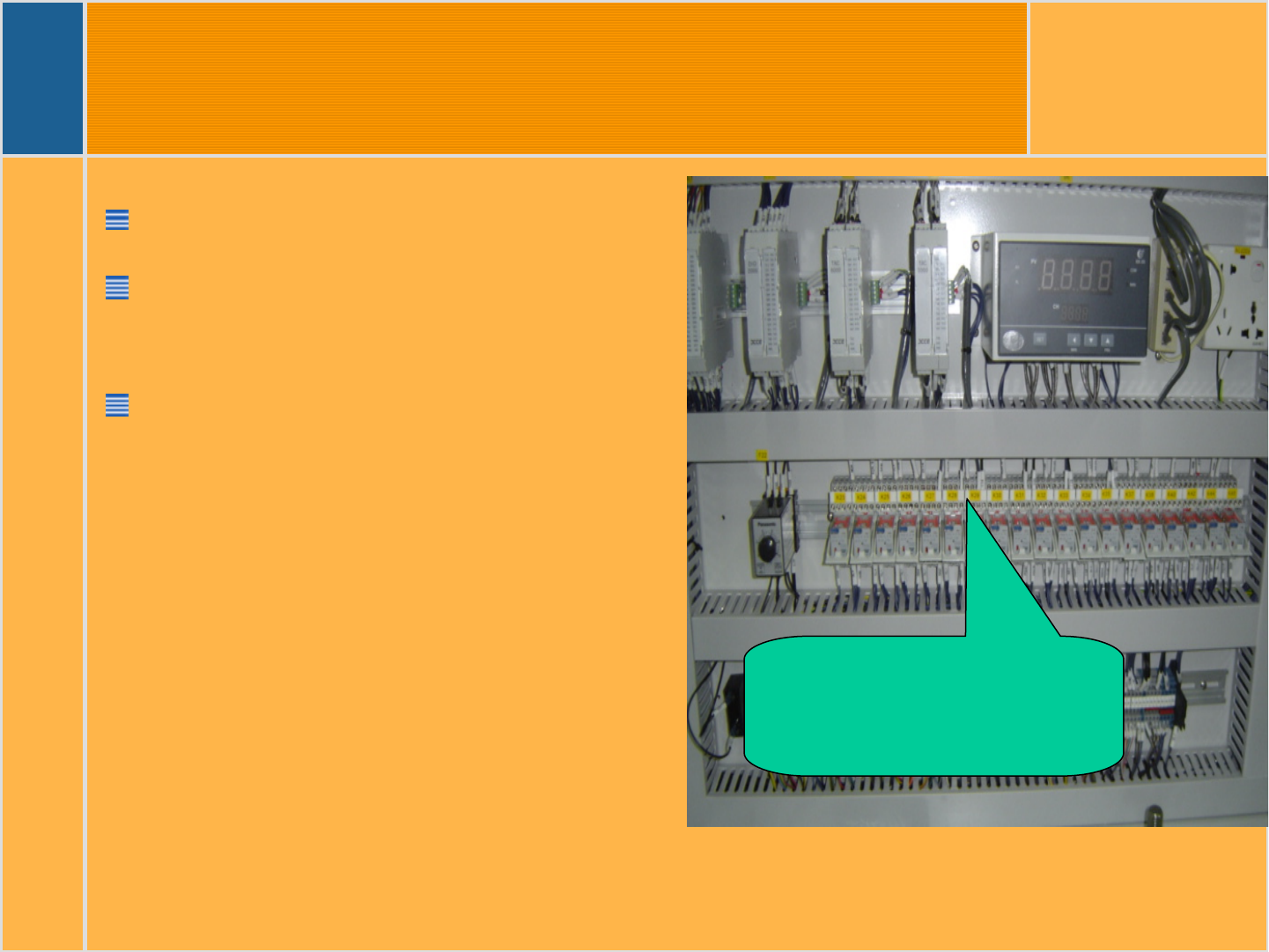

1）整机开启时即报警
根据故障判断应该是紧
急按钮被按下。
排除方法，检查回流焊
四个红色紧急按钮是否
被按下；检查紧急制触
点是否不良，正常情
况，紧急制没有按下触
点不会导通；第三，检
查继电器KA29的常开
常闭触点是否不良。
KA29的线包控制电源
串联在紧急制触点上
Science And Technology
2010-1-19 JT 何隆海
二电气部分之常见故障

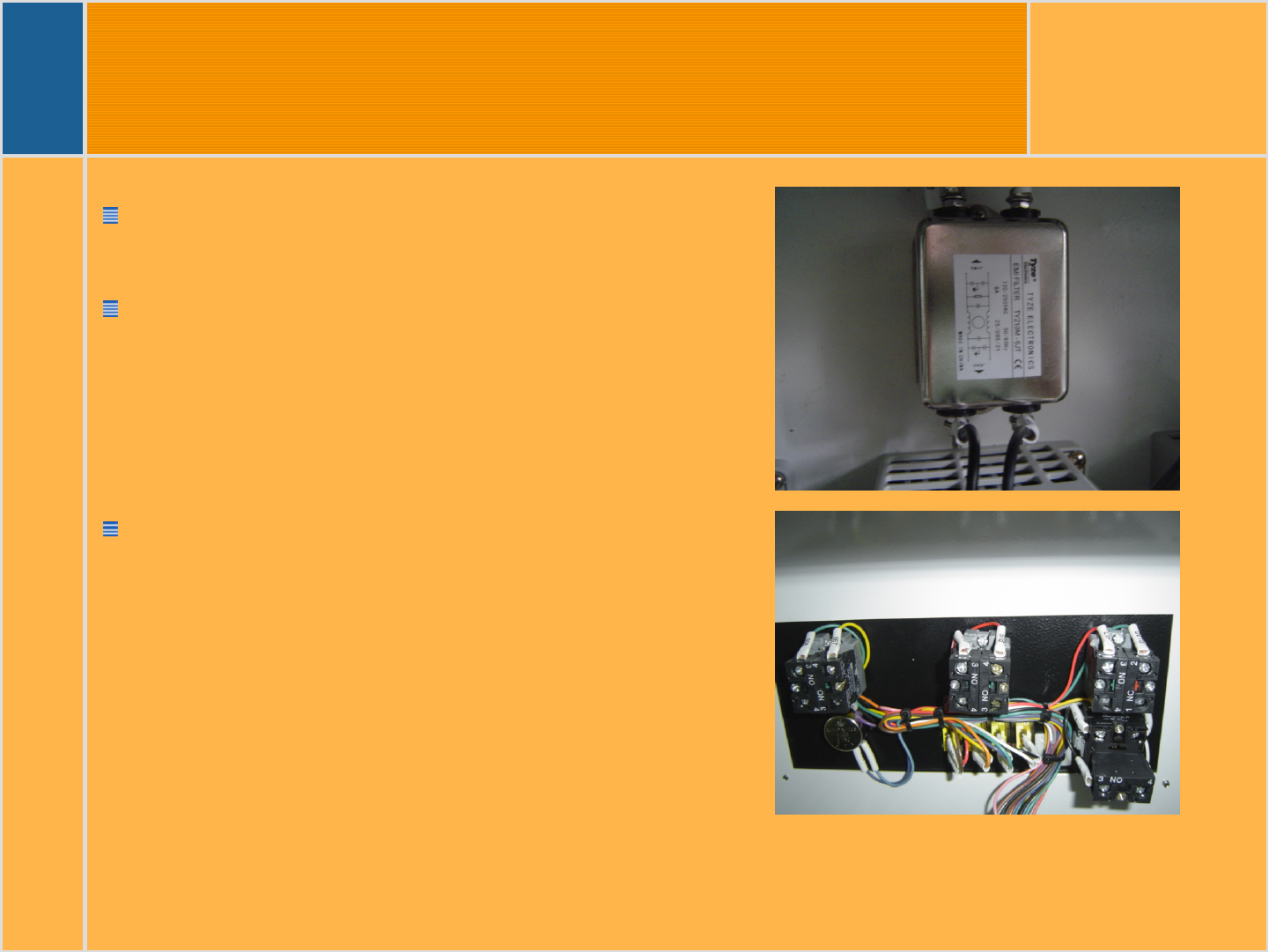

2）打开总空气开关和电源开关
后，设备整机不能启动。
A 故障分析：从这种情况判断应
该是没有接通控制电源。检查的
重点在隔离变压器和UPS、滤波
器ZF2、空气开关QF5、电源开
关S5（面板上）、接触器KM6等。
B 检修方法：检查隔离变压器的
原边电压副边电压是否正常；检
查UPS输入输出是否正常；检查
相关电器元件线路是否正常。如
果UPS损坏，我们可以直接将
UPS输出接到市电上以应急
Science And Technology
2010-1-19 JT 何隆海
二电气部分之常见故障

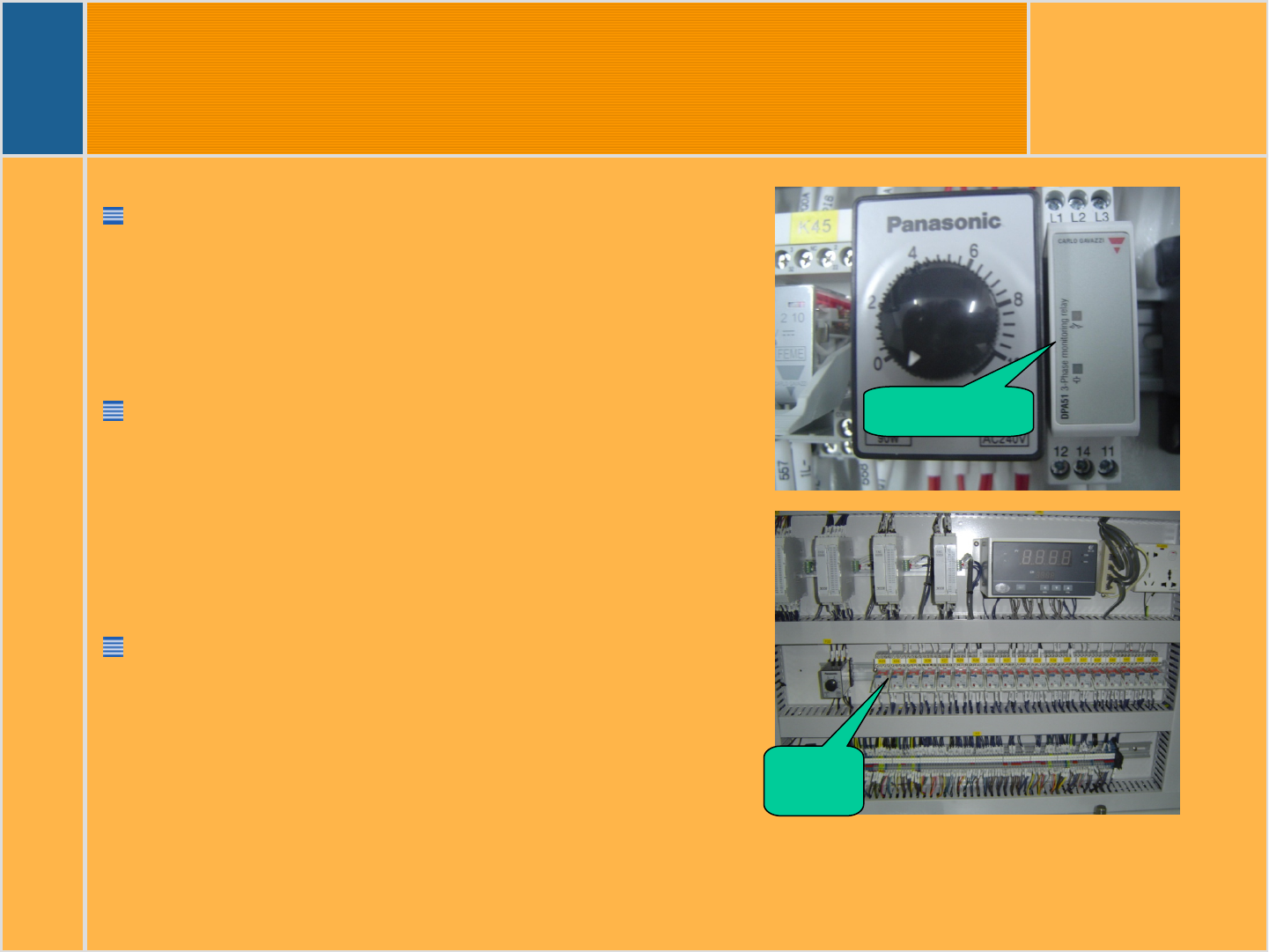

3）设备上电后，电脑正常
启动，电箱风扇运转正常，
变频器无电源输入，设备报
警风机电源故障。
故障分析：如果相序不对，
则继电器KA33得电，KA33
常开点闭合，DIO2000的
DI20点检测到信号，设备
输出报警。
检修方法：首先检查DPI51
型相序继电器的常开点指示
是否亮；其次检查KA33是
否正常。
相序开关
KA33
