12)PLC模块

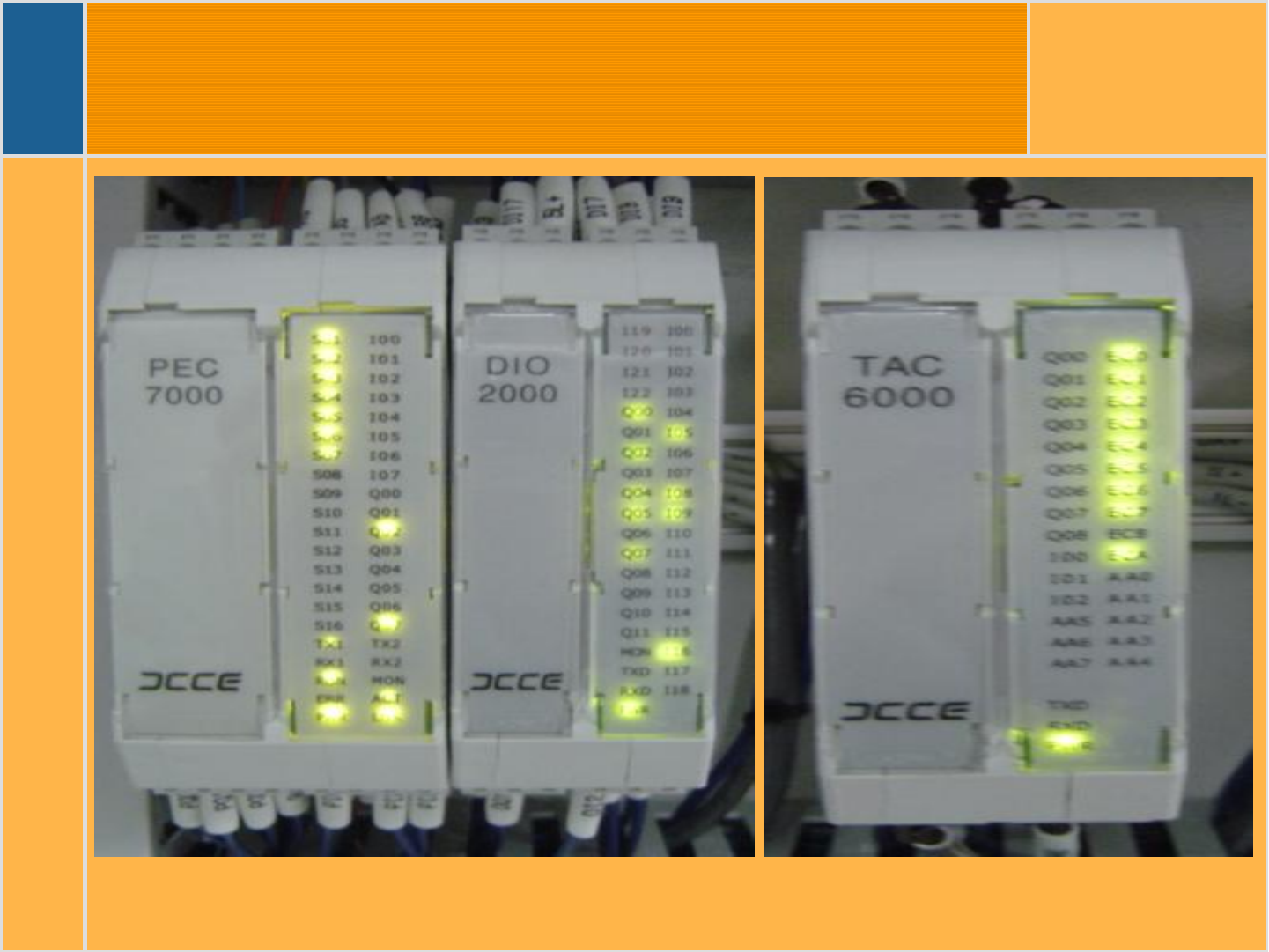

A：PEC7000系列控制模块依
靠DIP开关来选定RS485通讯
地址。
PEC7000 CPU模块是控制中
枢，负责程序控制、设备自带
温度测量系统、速度控制、冷
却区温度测试。
DIO2000是I/O模块
TAC6000（BT）为温控模块。
请注意跳线不能随意改动。
地址：BT1 ：4 ；BT2：3
BT3：2； DIO2000：1
2进制
Science And Technology
2010-1-19 JT 何隆海
二电气部分之PLC模块

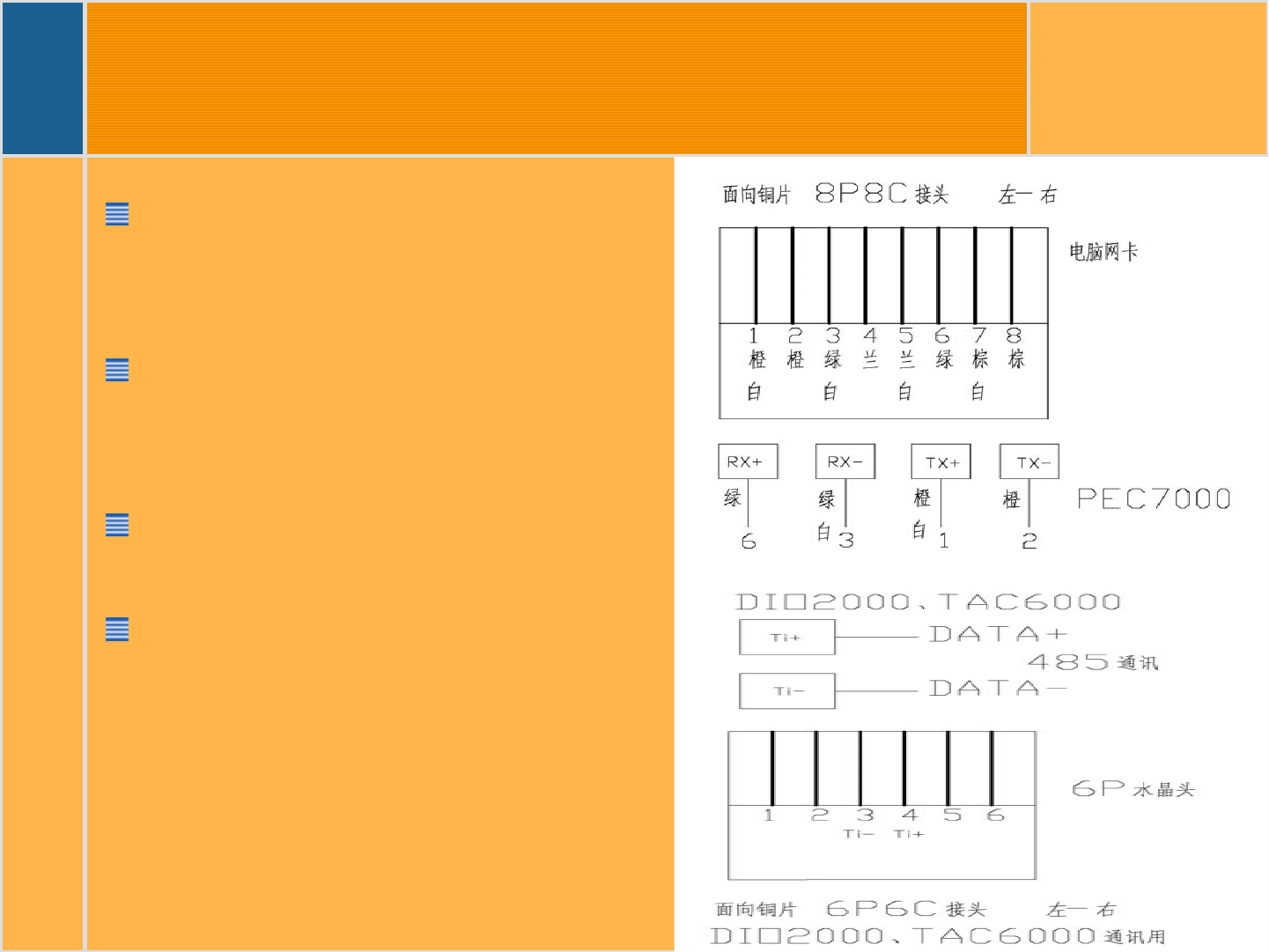

B：PEC7000与计算机
模块通讯采用UTP 5类
双绞线进行通讯。
其中1、2脚用于发送数
据，3，6脚用于接收数
据。
其他模块与变频器采用
RS485通讯协议。
采用6P6C接头，其中4
脚为Ti+，连接
DATA+；3脚为Ti-，连
接DATA-。
