Science And Technology
2010-1-19 JT 何隆海
二电气部分之PLC模块

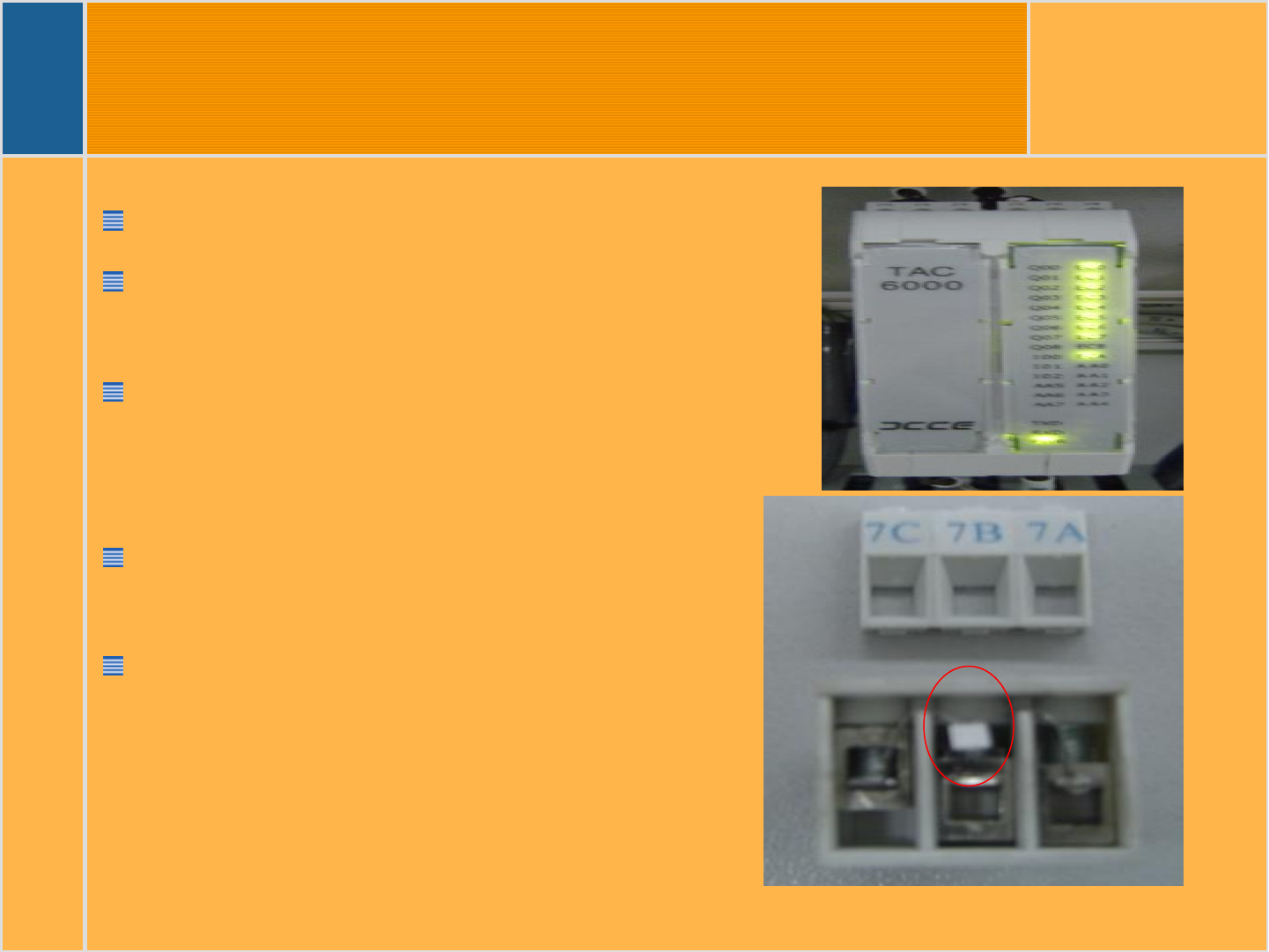

C：TAC6000温控模块
JT回流炉上使用K型热电偶
进行温度测量和控制。
在TAC6000，PEC7000热
电偶接线端子内部的A、C
接点焊有冷端。
如果冷端脱焊或者接触不
好，会导致测温异常。
当更换了TAC6000模块
时，应该进行模块初始化。
Science And Technology
2010-1-19 JT 何隆海
二电气部分
14）直线传动器控制盒
功用：用来控制直线传动器
来开启和关闭炉膛。
输入为DC24V，拆开控制
盒，会发现内部有1A的玻
璃保险管。
如果炉膛不能升降，可以检
查这个保险管。其次检查
514，515（中间串联两个
按钮开关，注：这两个按钮
开关是由炉膛支撑杆控制）
是否与3L+导通
（+24C）；检查com线是
否断路。
Science And Technology
2010-1-19 JT 何隆海
二电气部分
15）运输马达
运输马达采用松下
M9MZ90G4YGA型马
达搭配MY9G100B牙箱。
马达共有5条线，其中
白、灰、黑为相线，相
间阻值约为38欧姆。蓝
色线为测速用（TP），
阻值约为1欧姆，在JT
回流炉上未使用。
