3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S 3.8 SIPLACE X-seeria S-i lindi sööturimoodulid Al ates tarkvaraversioonist 713.0 Väljaanne 11/2019 166 3.8.6.2 Ohutusjuhised 3.8.6.3 T ehnilised andmed 3 3 3…
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.8 SIPLACE X-seeria S-i lindi sööturimoodulid
165
3.8.6 SIPLACE PowerConnector X
Toote nr 00141420-xx SIPLACE PowerConnector X
3

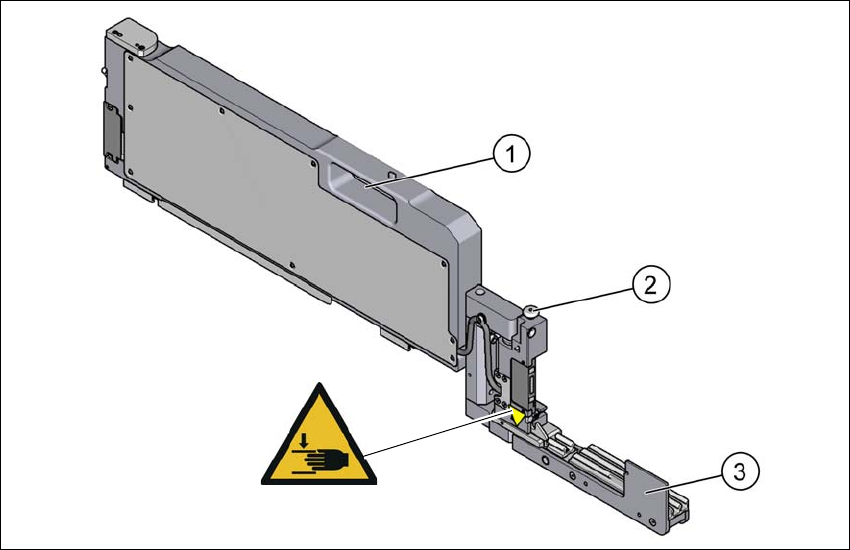

Jn 3.8 - 9 SIPLACE PowerConnector X
(1) Käepide
(2) Pikenduskonsooli ja sööturi lukust avamise nupp
(3) Pikenduskonsool (tööasendis)
Artikkel W 024, artikkel nr 03155346-01
3.8.6.1 Kirjeldus
SIPLACE PowerConnector X aitab lahendada SIPLACE X-i sööturimoodulitega seotud prob-
leeme masinas ilma, et tootmisprotsess tuleks katkestada.
Üksikasjalikku kirjeldust vaadake SIPLACE PowerConnector X-i kasutusjuhendist [toote nr
00198772-01-xx.]
W 024
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.8 SIPLACE X-seeria S-i lindi sööturimoodulid Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
166
3.8.6.2 Ohutusjuhised
3.8.6.3 Tehnilised andmed
3
3
3
3
Hoiatus käevigastuste eest
Pikenduskonsooli pööramisel tagasi hoiuasendisse on käevigastus-
te oht.
Pikenduskonsooli pööramisel üles jälgige, et käed ei jääks pi-
kenduskonsooli ja S
IPLACE PowerConnector X-i vahele.
Pikkus 648,4 mm (kokku pööratud)
866,9 mm (lahti pööratud)
Laius 34,4 mm
Kõrgus 188,4 mm
Hõivatud kohad 3
Kaal 3.2 kg
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.8 SIPLACE X-seeria S-i lindi sööturimoodulid
167
3.8.7 SIPLACE X-seeria S-i komponendikäru kandikuhoidik
Toote nr 00141285-xx X-seeria S-i kandikuhoidik
3

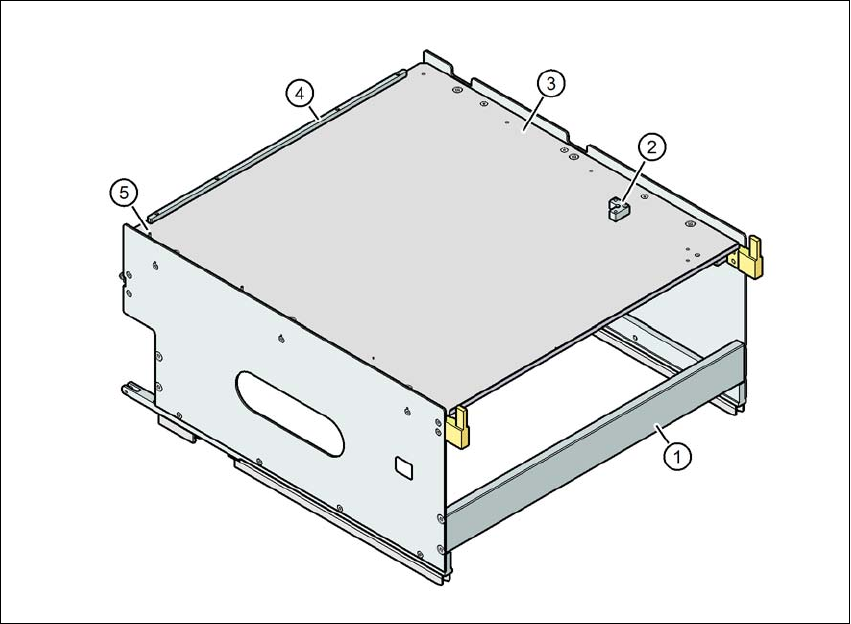

Jn 3.8 - 10 Kandikuhoidik
(1) SIPLACE X-seeria S-i kandikuhoidik
(2) Kandur 2. Waffle Pack kandikule
(3) Waffle Pack Tray Carrier
(4) JEDEC Waffle Pack kandiku seiskamisvarras
(5) Asendiseadetihvt - JEDEC Waffle Pack kandiku nullpunkt
3
Eraldi asetatud JEDEC Waffle Pack kandikud või Waffle Pack salved võib kinnitada Waffle Pack
kandiku kandurile magnetite abil Kui paigutatakse kaks JEDECi Waffle Pack kandikut, tuleb need
fikseerida lukustusvarraste või paigaldussiinide abil, mida kasutatakse ka MTC Waffle Pack kan-
diku kandurite puhul.
Osad: Toote nr:
Magnet 00316593-xx
Lukustusvarras/paigaldussiin JEDEC salvedele 00372615-xx
