5 Tööd ladumismasinal Kasutusjuhend SIPLACE X-seeria S 5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 258 5 Kontrollige mitmevärvilist olekunäidikut (pos 3 Jn 5.9 - 1 , lk 257 ). …
Kasutusjuhend SIPLACE X-seeria S 5 Tööd ladumismasinal
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 5.9 Visuaalse kontrolli teostamine
257
5.9 Visuaalse kontrolli teostamine
5.9.1 X-sööturimoodulite kontrollimine
5

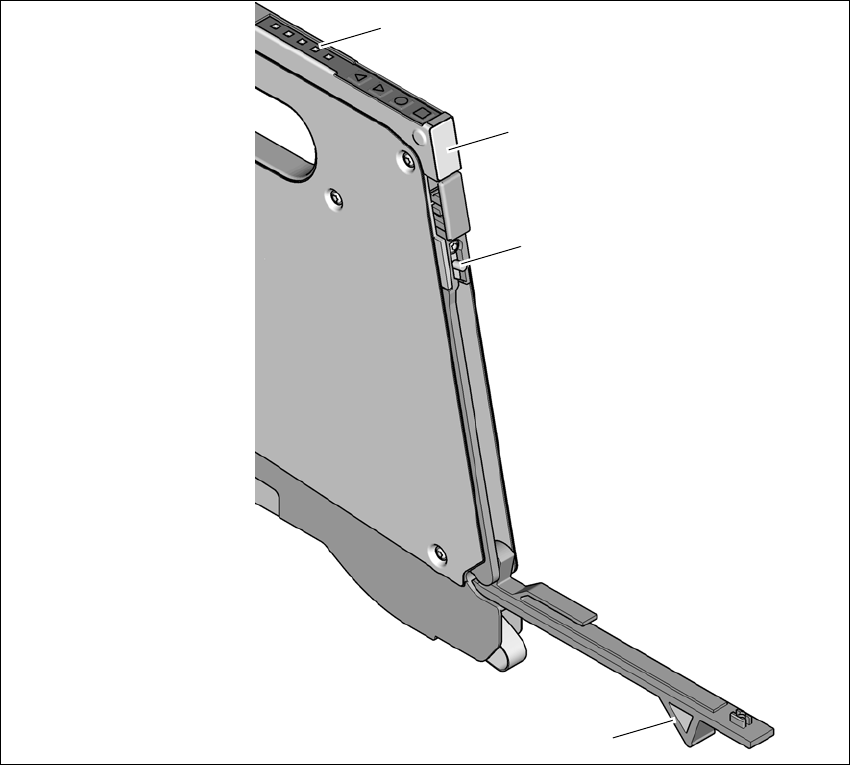

Jn 5.9 - 1 X-sööturimoodulite kontrollimine
(1) Pööratav kate
(2) Tera
(3) Olekunäidik
(1) LED-ekraan
5
Kontrollige, kas X-sööturi lindikile eemalduskarp on täis.
Avage luuk (pos. 1). Tõmmake kattekile välja ja lõigake see kääride või lõiketeraga ära (ar-
tikkel 2).
(1)
(2)
(3)
(4)
5 Tööd ladumismasinal Kasutusjuhend SIPLACE X-seeria S
5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
258
5
Kontrollige mitmevärvilist olekunäidikut (pos 3 Jn 5.9 - 1, lk 257).
– Kui see põleb roheliselt, siis on sööturimoodul ooterežiimis.
– Oranž värvus tähendab hoiatust. LED-lambid süttivad vastavalt.
– Punaselt põlev olekunäidik tähendab väärtalitluse esinemist. LED-lambid süttivad vasta-
valt.
Smart Feederi käsitsemispaneeli LED- ja olekunäidikute loendi leiate jaotisest 5.11.1
lk
270
. 5
Kui olekunäidik on välja lülitunud, siis võib see olla põhjustatud järgmistest asjaoludest: 5
– Sööturimoodul puudub aktuaalsest seadistusest.
– Sööturimoodul on defektne.
– Sööturimooduli kasutamine pole lubatud (nt rõhulanguse tõttu).
5.9.2 Lintide õigeaegne pleissimine
5
5.9.3 Trükkplaaditugede kontrollimine
Kontrollige magnetiliste trükkplaaditugede asukohti tõstelaual:
– Veenduge, et trükkplaaditoed ei puutuks vastu trükkplaadi all olevaid komponente.
– Veenduge, et trükkplaaditoed ei puutuks vastu trükkplaadi konveieri paneele.
– Kasutage üksnes trükkplaaditugesid nagu on kirjeldatud lõigus 6.11
lk 331.
ETTEVAATUST!
Probleemid kaanekile väljakandumisega.
Kui kaanekile kulub, võib see kaasa tuua probleeme kaanekile väljakandumisega.
JUHIS
Lintide hiline jätkamine
Lintide hiline jätkamine võib pikendada tööseisakuid
Pleissige lindid õigeaegselt, nii et sööturimoodulid komponentidest ei tühjeneks.
JUHIS
Lintide varajane jätkamine
Lintide varajane jätkamine võib põhjustada järgmist kui vana linti keritakse uuele poolile,
võib uus pool saada liiga täis. Lint libiseb maha ja põhjustab ummistuse. Tagajärjeks on
tõrked komponentide haaramisel ja pikad seisakuajad.
Jätkake linte õigel ajal, et vältida uute ja vanade lintide takerdumist
Kasutusjuhend SIPLACE X-seeria S 5 Tööd ladumismasinal
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 5.9 Visuaalse kontrolli teostamine
259
5.9.4 Lisalindipooli alus
5

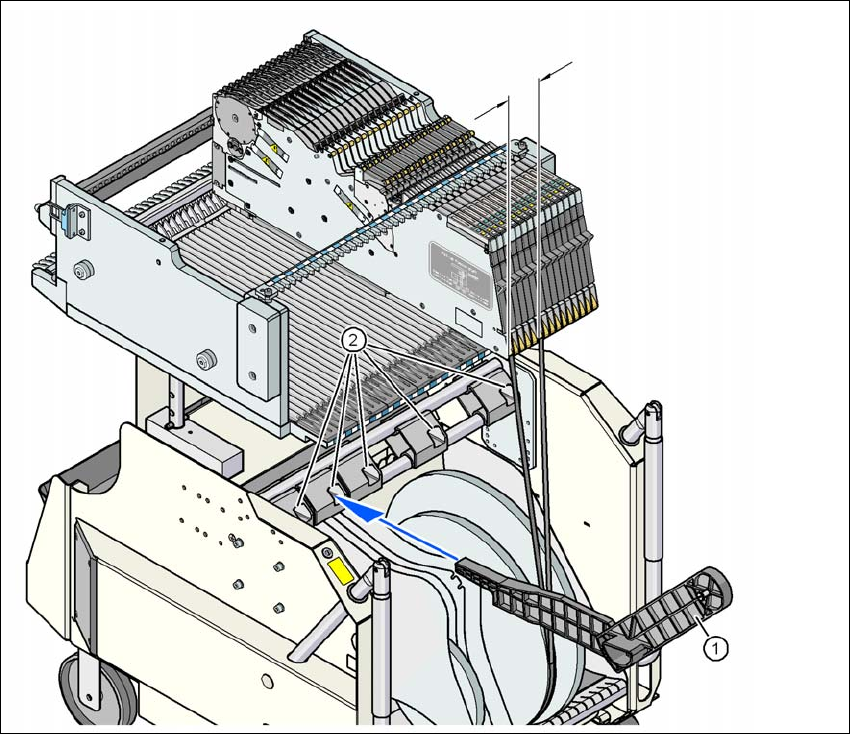

Jn 5.9 - 2 Lisalindipooli alus
(1) Lisalindipooli alus, toote nr 00141217-xx
(2) Toe kinnitusseadis
5
X-seeria S-i sööturimooduleid suudavad komponendilinte käidelda probleemideta, kui sööturi-
mooduli ja lindipoole vahemaa pole suurem kui 60 mm.
Kui etteantud seadistuse puhul pole võimalik maksimaalselt lubatud astmest kinni pidada, siis
soovitame kasutada täiendavat lindipoolihoidikut (pos 1). Asetage kinnitus lihtsalt hoidikusse (osa
2) ja suruge, kuni vahemaa on väiksem kui maksimaalne lubatud väärtus 60 mm. Komponendi-
kärul on kokku 5 hoidikut. Igasse lindirulli hoidikusse mahub 2 lindirulli ning seega saab lindikon-
veieri kohale asetada kuni kümme 15" (381 mm) rulli.
Maks. 60 mm
