2.6 Ohutusfunktsioonid
2.6.1 Kaitsekatted
Portaalide liikumisala on kaetud nelja liigutatava kaitsekattega. Kaitsekatted ja kattepaneelid toi-
mivad kaitseseadistena ja takistavad volitamata juurdepääsu masina sisemusele.
2
2
Jn 2.6 - 1 Kaitsekatted (SIPLACE X2 S / X3 S / X4 S näitel)
(1) Kaitsekate asukoht 1
(2) Kaitsekate asukoht 2
(3) Kaitsekate asukoht 3
(4) Kaitsekate asukoht 4
ETTEVAATUST!
Kahjustusoht!
Kaitsekatted ja muud katted võivad liiga suure survetõttu saada kahjustatud.
Ärge seiske või ronige kaitsekatete ja muude katete peale.
(4)
(1)
(3)
(2)
2 Tööohutus Kasutusjuhend SIPLACE X-seeria S
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
76
Talitlus 2
Kui kaitsekatet avatakse suunaga ülespoole, siis katkestatakse viivitamatult portaalitelgede voo-
lutoide. Portaaliteljed lõpetavad liikumise. Ekraanil kuvatakse teade "Sulge kate".
Sulgege kaitsekatted ja vajutage START-nuppu (osa 1 joonis 2.6 - 2), et ladumisega jätkata.
2

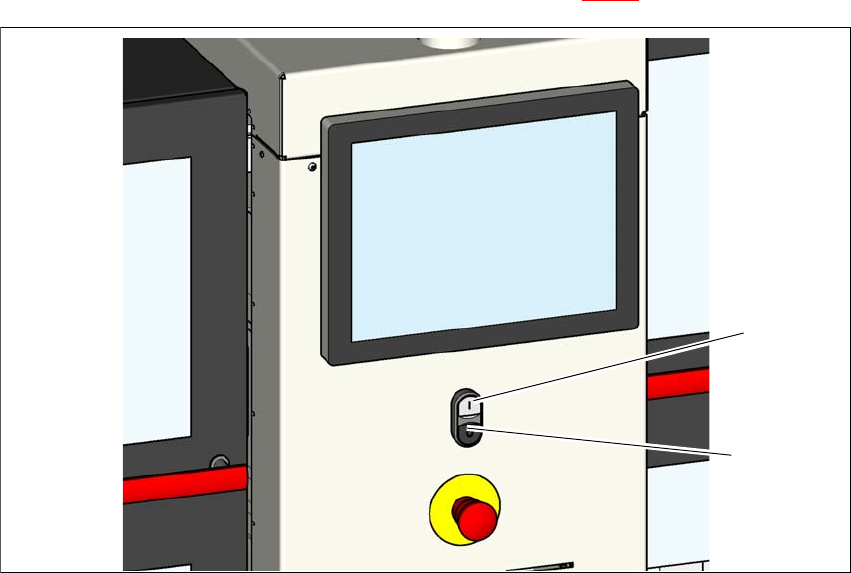

Jn 2.6 - 2 Käivitusnupu (valge) asukoht paigaldusmasinal (SIPLACE X4 S-i näitel)
(1) Ladumismasina start-nupp (valge)
(2) Ladumismasinal olev stopp-nupp (must)
(2)
(1)
Kasutusjuhend SIPLACE X-seeria S 2 Tööohutus
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 2.6 Ohutusfunktsioonid
77
2.6.2 Plaadikonveieri käekaitse
Trükkplaadikonveieri käekaitse takistab käte panemist ladumismasina sisse, juhul kui ei ole pai-
galdatud sisend-väljundkonveieri pikendust.
Kui sisendkonveierile ja/või väljundkonveierile ei ole paigaldatud sisendi/väljundi pikendust, veen-
duge, et käekaitse on paigaldatud. See tähendab, et käekaitse peab olema paigaldatud liini esi-
mese masina sisendkonveierile ning liini viimase masina väljundkonveierile. Kui SIPLACE X-
seeria S-i ladumismasinat käitatakse liinist väljastpoolt, ilma sisendi/väljundi pikenduseta, veen-
duge, et käekaitse on paigaldatud masina sisendkonveierile ja väljundkonveierile.
2

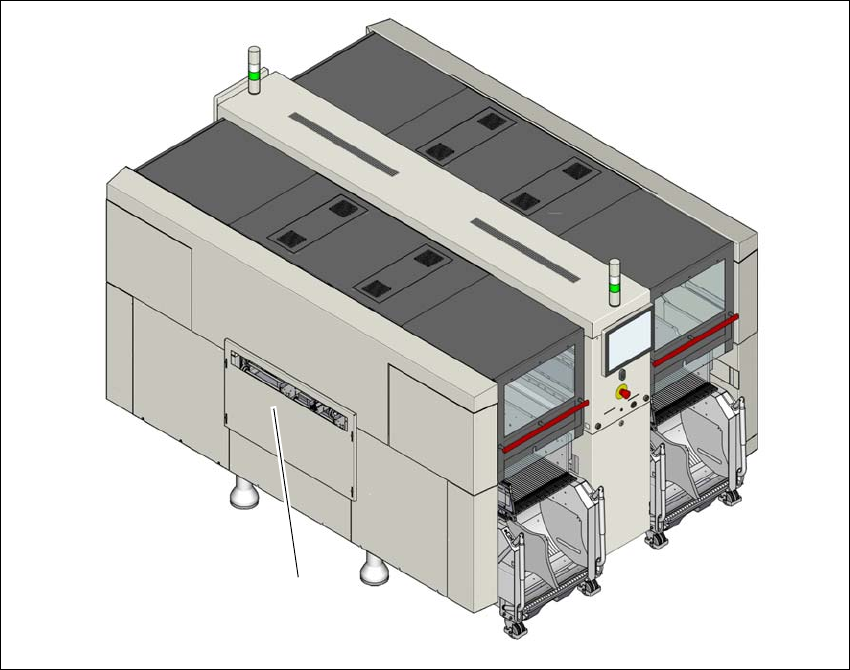

Jn 2.6 - 3 Ladumismasina SIPLACE X4 S käekaitse
(1) Käekaitse
(1)
