8.1 排除故障 Page 8-4 现象 即使投入电源，主体正面 LED 也不亮。 对策顺序 确认项目 处理方法 电源电缆是否连接 ? <NO> → 请连接电源。 ↓ <YES> ↓ 照相机电源的开关是否 处于 ON? ∗ 关于确认方法， 请 参照下述 “ 确认顺序 ” 。 <NO> → 请使开关处于 ON 。 ↓ <YES> ↓ 有照相机电源、电缆异 常的可能性。 → 请与本公司…
8.1
排除故障
Page 8-3
•

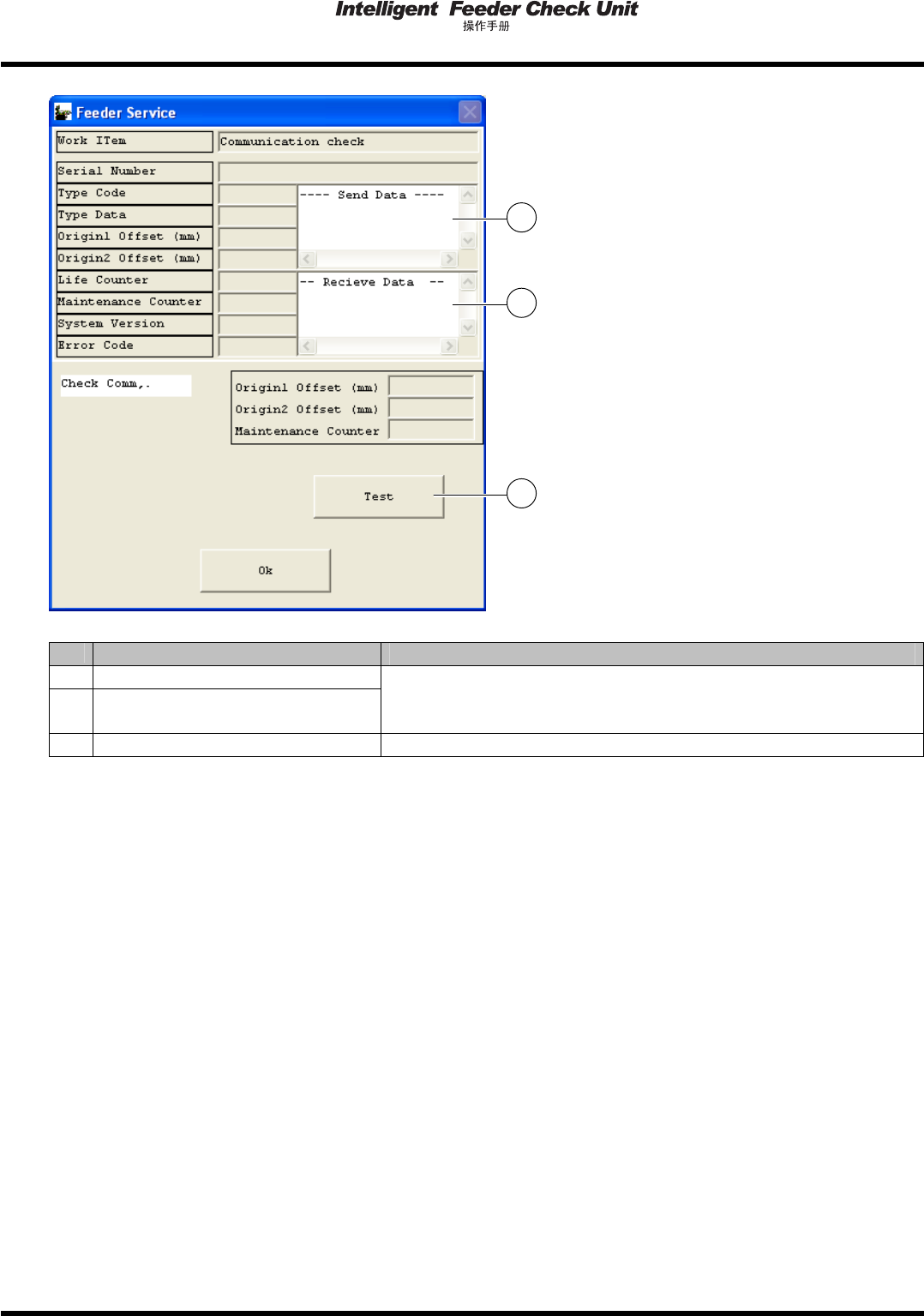

显示如左所示的通信测试画面。
No.
项目
内容
送信数据显示箱
收信数据显示箱
对序列端口
1 ~ 16
进行送信和收信处理。
送信数据和收信数据一致时，将在两个数据显示箱内显示同一字符串。
不一致时，将在收信数据显示箱内显示
“Open Error”
。
[Test] (
测试
)
单击后，将开始通信测试。
通信测试结果信息
(
每个端口
)
成功例
Port01: “Connect OK”
失败例
Port01: “Open Error”
通信测试结果信息
(
全体
)
成功例
Result “Port 01 is RS-232C. And it normally connects.”
失败例
Result “There is no RS-232C port normally connected.”
EJW2A-058E
1
2
3
EJW2A-C-OMA08-A01-00
8.1
排除故障
Page 8-4
现象
即使投入电源，主体正面
LED
也不亮。
对策顺序
确认项目
处理方法
电源电缆是否连接
?
<NO>
→
请连接电源。
↓
<YES>
↓
照相机电源的开关是否处于
ON?
∗
关于确认方法，请参照下述
“
确认顺序
”
。
<NO>
→
请使开关处于
ON
。
↓
<YES>
↓
有照相机电源、电缆异常的可能性。
→
请与本公司联系。
确认顺序
1.
拆卸控制箱正面的盖。
使用工具
六角扳手
:
对边
2.5 mm
2.
确认照相机开关是否处于
ON
。
∗
照相机开关处于
OFF
时，请换为
ON
。
EJW2A-023P
EJW2A-024P
EJW2A-C-OMA08-A01-01
8.1 排除故障
Page 8-5
现象 即使投入电源，灯 (灯泡) 不亮。
对策顺序
确认项目 处理方法
电源电缆是否连接?
<NO>
→
请连接电源。
↓
<YES>
↓
控制箱背面的 CP2 开关是否处于 ON?
<NO>
→
请使开关处于 ON。
↓
<YES>
↓
灯的连接器是否连接?
<NO>
→
请连接连接器。
↓
<YES>
↓
灯泡用完了。
→
请更换为预备灯泡。
现象 即使连接供料器，供料器的 LED 也不亮。
对策顺序
确认项目 处理方法
电源电缆是否连接?
<NO>
→
请连接电源。
↓
<YES>
↓
控制箱背面的 CP3 开关是否处于 ON?
<NO>
→
请使开关处于 ON。
↓
<YES>
↓
供料器的连接器是否连接?
<NO>
→
请连接连接器。
↓
<YES>
↓
有电缆、连接器异常的可能性。
→
请与本公司联系。
EJW2A-C-OMA08-A01-00
