5.1 ITF
调整软件
Page 5-18
4. ITF
原点的调整
(Y
方向
)
1.
通过主画面的菜单选择
“Display Item” (
显
示项目
)
的
“Positioning Mark” (
定位标
记
)
。
•
在监视器上显示定位标记。
2.
使用主治具调整照相机位置和焦点，并使
其对准
8 mm
双式供料器的链轮齿位置。
3.
移换至已设置治具编带的
ITF 8 mm
双式
供料器。
4.
选择
“Display Item” (
显示项目
)
的
“Sending Hole” (
进给孔
)
。
•
在监视器上显示孔的位置。
:
实际尺寸显示
(
绿色
)
:
公差显示
(
红色
)
5.
选择
“Feeder Adjust” (
供料器调整
)
的
“Origin Adjust” (
原点调整
)
。
下一页
EJW2A-014P
EJW2A-005P
EJW2A-015P
1
2
EJW2A-C-OMA05-A01-01
5.1 ITF
调整软件
Page 5-19
6.
要进行定期维修时，选择
‘2: Adjust origin
periodic.’ (2:
定期原点调整
)
。
∗
随着元件更换进行再次调整时，请选择
‘3:
Adjust origin repaired feeder.’ (3:
修理过供料
器的原点调整
)
。
7.
显示轨道的选择信息后，选择要检查的轨
道
L
或
R
。
•
显示原点调整菜单。
8.
使用各自具有不同移动距离的
3
个箭头按
钮
1) ~ 3)
调整原点位置。
•
按钮的说明
1)
单击后，供料器的链轮齿将移动约
0.5 mm
。
2)
单击后，供料器的链轮齿将移动约
0.1 mm
。
3)
单击后，供料器的链轮齿将移动约
0.02 mm
。
∗
关于
[Error Code] (
错误编码
)
、
[2 mm Move] (2
mm
移动
)
的详细内容，请参照
“3. ITF
原点的检
查
(Y
方向
)”
。
下一页
EJW2A-032E
6
EJW2A-040E
1)
8
2)
3)
EJW2A-C-OMA05-A01-01
5.1 ITF
调整软件
Page 5-20

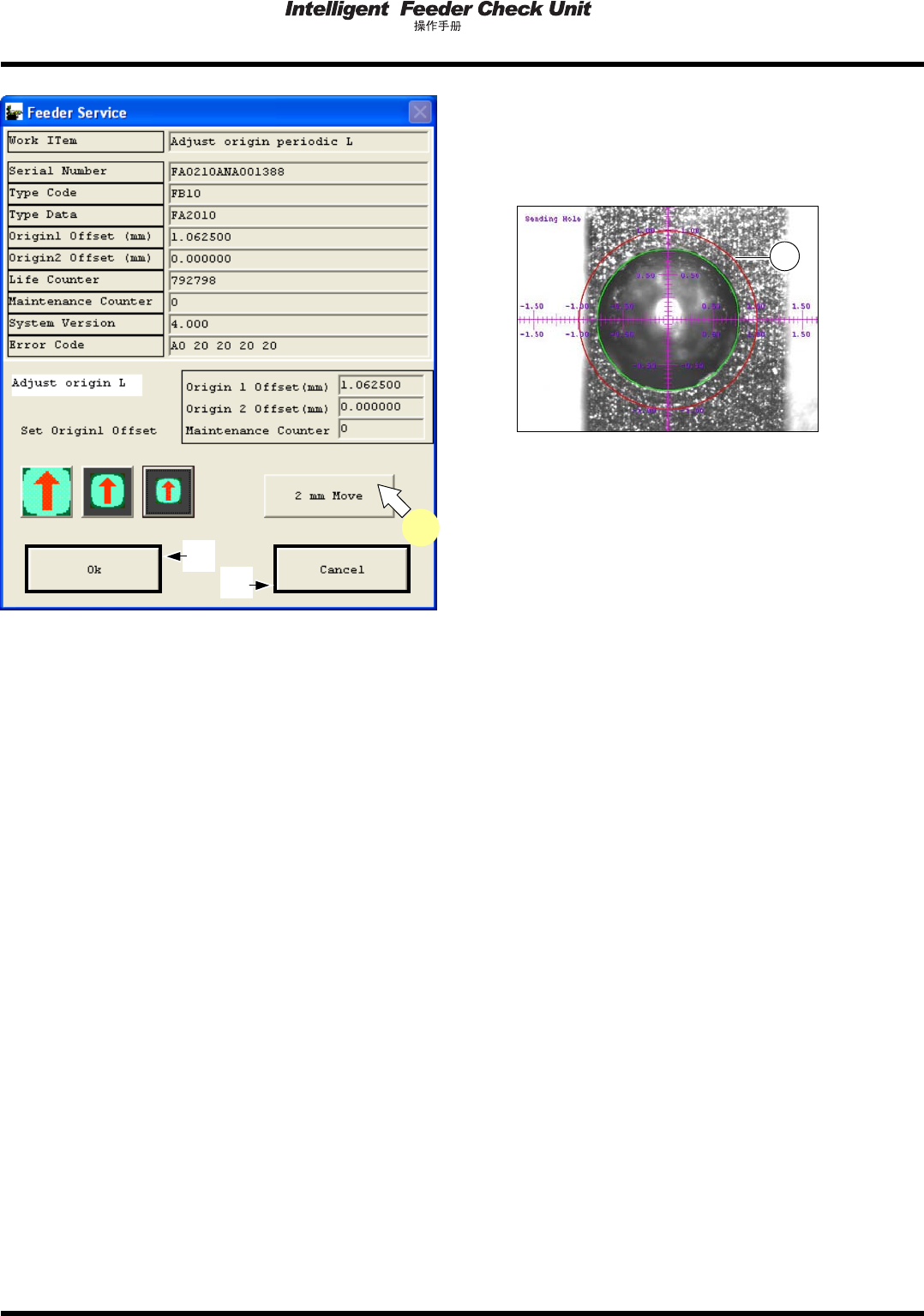

9.
显示原点检查菜单后，单击
[2 mm Move]
(2 mm
移动
)
，检查原点位置。
•
链轮齿位于红框
的公差内即可。
(
如下所示
)
∗
请重复该操作
5 ~ 6
次左右。
•
按钮的说明
1)
单击后，将结束原点调整。其调整结果将
反映到原点，维修计数将被清除。另外。
ITF
内部及
PC
上输出调整履历。
2)
单击后，将结束原点调整，并恢复到调整
前的数据。另外，调整履历不被输出。
EJW2A-016P
1
EJW2A-040E
9
2)
1)
EJW2A-C-OMA05-A01-01
