3.2 照相机 位置的 调整 Page 3-4 ∗ 固定 XY 工作台位置时 ，因锁定机构 的原因 ， 有可能锁定时位 置稍微 偏移。 请事先 估计偏移 量后再固定位置 。 名称 锁定手柄 (X 方向 ) 锁定手柄 (Y 方向 ) EJW2A-006P 2 1 EJW 2A-C-OM A03-A 01-00
3.2 照相机位置的调整
Page 3-3
3.2
照相机位置的调整
照相机位置的调整照相机位置的调整
照相机位置的调整
3.2.1
调整方法
调整方法调整方法
调整方法

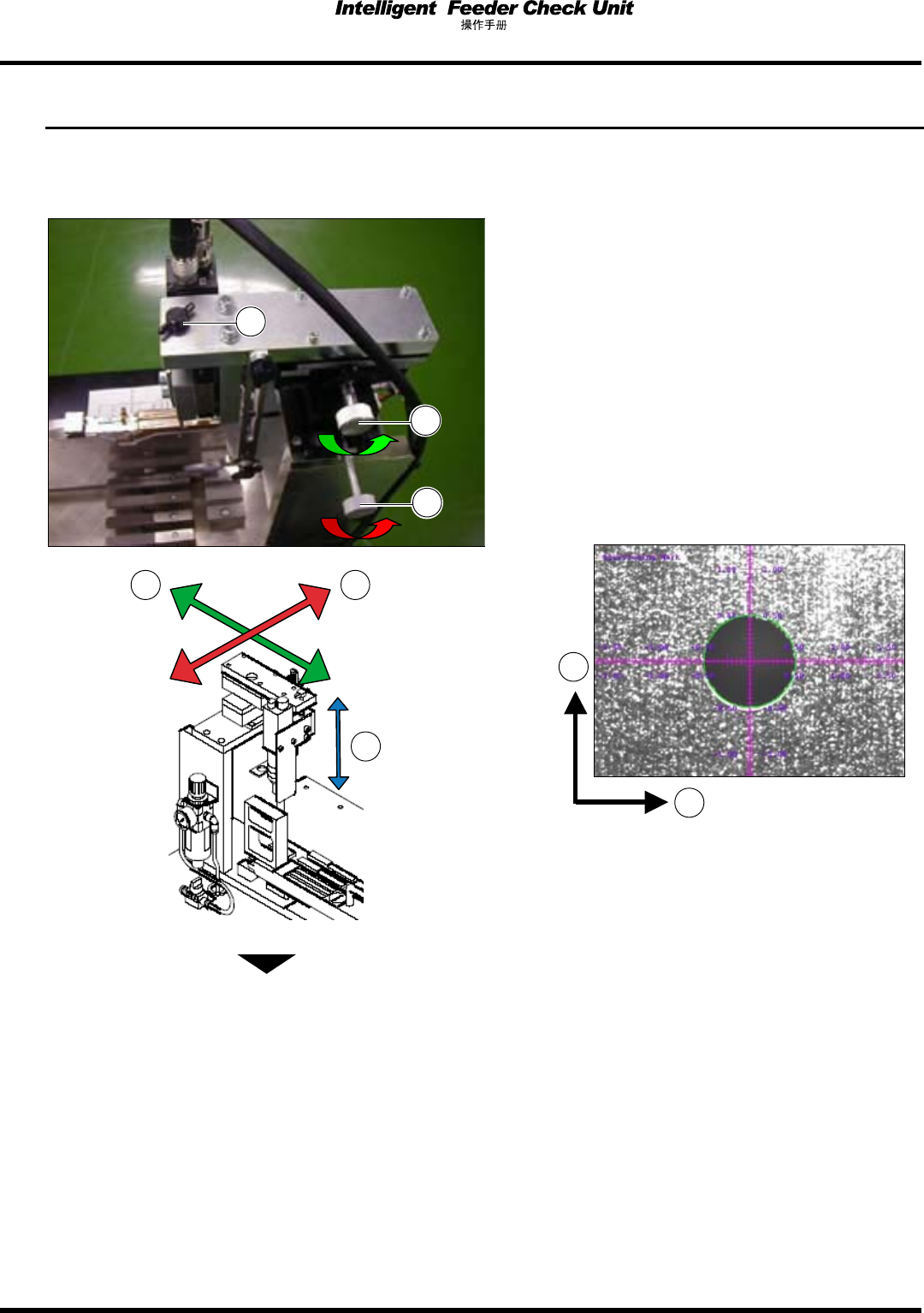

1.
配合要检查的 ITF，使照相机移动到主治
具的孔位置 (X、Y 方向)。
•
旋转左图所示调整旋钮，XY 工作台将移动。
:
调整旋钮 (X 方向)
:
调整旋钮 (Y 方向)
:
调整旋钮 (Z 方向)
2.
调整 Z 方向的焦点。
•
按如下所示调整焦点，使监视画面的孔位置和
目标位置相重叠。
∗
在监视画面上难以找到目标孔位置时，请用钢
笔尖等东西指出孔位置进行辨别。
下一页
EJW2A-005P
2
1
EJW2A-C-OMA03-A01-00
EJW2A-004P
2
1
3
EJW2A-006E
1
2
3
3.2 照相机位置的调整
Page 3-4
∗

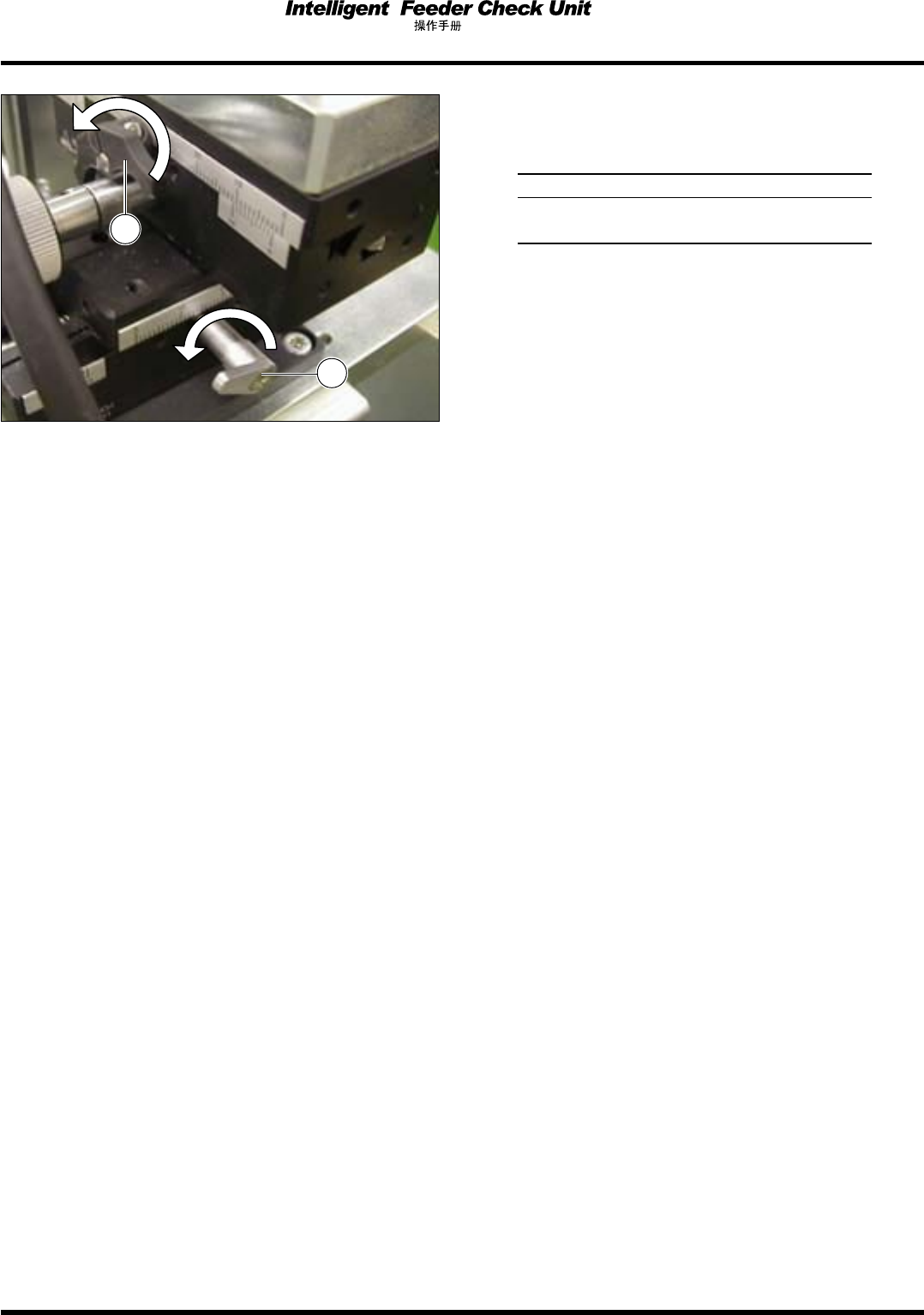

固定 XY 工作台位置时，因锁定机构的原因，
有可能锁定时位置稍微偏移。请事先估计偏移
量后再固定位置。
名称
锁定手柄 (X 方向)
锁定手柄 (Y 方向)
EJW2A-006P
2
1
EJW2A-C-OMA03-A01-00
3.3
ITF 设置方法
Page 3-5
3.3 ITF
设置方法
3.3.1 ITF 8 mm
单式
/
双式
/
气动式时

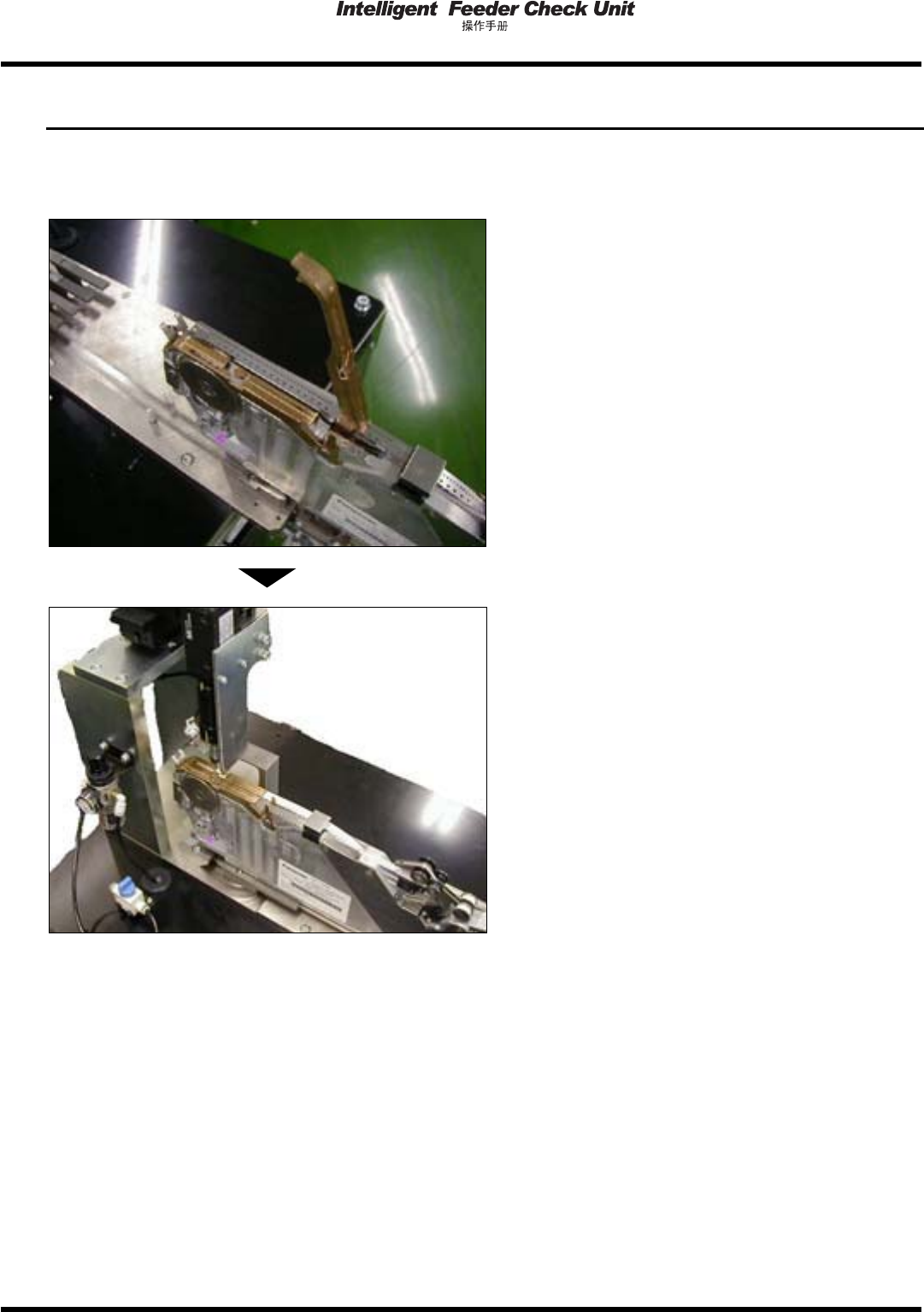

1.
将治具设置在
ITF
上。
∗
请设置在治具编带前端部不会露出的位置。
∗
照片为
ITF 8 mm
双式。
2.
将
ITF
设置在面向检查装置左端位置。
∗
设置主治具、供料器时，前端块部如果卡住元
件等异物，将会发生位置偏移。请确认没有元
件卡住后，再设置。
EJW2A-007P
EJW2A-008P
