5.1 ITF 调整软件 Page 5-3  主画面的菜单构 成 如下显示主画面和主画 面内菜单。 菜单 副菜单 内容 参照 “File” ( 文件 ) “Exit” ( 退出 ) 结束调整软件。 5.1.4 “Origi n Adju st” ( 原点调整 ) 进行 ITF 原点的检查以及调整。 ( 输出调整履历 ) 5.1.6 “Feeder Adj ust” ( 供料器调整 ) “Version up” ( 版本升级 ) 改写成…

100%1 / 118
5.1 ITF
调整软件
Page 5-2
5.
5.1 ITF
调整软件
5.1.1
主要功能
ITF
调整软件的主要功能如下。
1. ITF
原点位置的简易检查
(
不输出调整履历
)
2. ITF
原点位置的检查
(
维修计数清除、输出调整履历
)
3.
定期调整
ITF
原点位置
(
仅限元件进给方向
)
(
维修计数清除、输出调整履历
)
4.
修理后调整
ITF
原点位置
(
仅限元件进给方向
)
(
维修计数清除、输出调整履历
)
5. ITF
系统的升级
(
输出调整履历
)
6.
再次进行升级失败的
ITF
系统的升级
(
输出调整履历
)
5.1.2
主画面和菜单
1.
双击桌面上
“ITFChecker”
的快捷图标。
•
ITF
调整软件将启动。
•
将显示如左所示标志画面后，再显示主画面。
EJW2A-029E
EJW2A-069E
1
EJW2A-C-OMA05-A01-00
5.1 ITF
调整软件
Page 5-3
主画面的菜单构成
如下显示主画面和主画面内菜单。
菜单
副菜单
内容
参照
“File” (
文件
) “Exit” (
退出
)
结束调整软件。
5.1.4
“Origin Adjust” (
原点调整
)
进行
ITF
原点的检查以及调整。
(
输出调整履历
)
5.1.6
“Feeder Adjust”
(
供料器调整
)
“Version up” (
版本升级
)
改写成
ITF
系统。
(
输出调整履历
)
5.1.5
“No Parts” (
无元件
)
显示图像上没有显示重叠。
−
“Positioning Mark”
(
定位标记
)
显示图像上显示与定位标记一样尺寸的圆。
“Sending Hole” (
进给孔
)
在显示图像上显示进给孔及与其公差一样尺寸的圆。
5.1.6
“Display Item”
(
显示项目
)
“Parts Pocket” (
元件洼坑
)
在显示图像上显示指定元件的洼坑及其公差框。
−
“Add Parts”(
追加元件
)
在显示图像上追加要重叠的元件洼坑。
“Delete Parts” (
删除元件
)
删除所追加的元件洼坑数据。
“Parts Data Edit”
(
元件数据编辑
)
“Modify Parts” (
修正元件
)
修正所追加的元件洼坑数据。
5.1.7
“Change Image Size”
(
变更图像尺寸
)
变更显示图像及主画面的尺寸。
“Save Image” (
保存图像
)
将显示图像当作位图文件来保存。
“Copy Log File”
(
复制记录文件
)
将记录信息文件复制到其它驱动器或文件夹。
“Utility” (
实用程序
)
“Set Log Info Leve”
(
设定记录情报级别
)
变更记录信息文件的保存级别。
5.1.8
“Maintenance”
(
维修
)
“Check PC Comm”
(
检查
PC
通信
)
检查
PC
的
RS-232C
通信情况。
(
需要密码
)
8.1
EJW2A-030E
EJW2A-C-OMA05-A01-00
5.1 ITF 调整软件
Page 5-4
5.1.3
信息画面
信息画面信息画面
信息画面

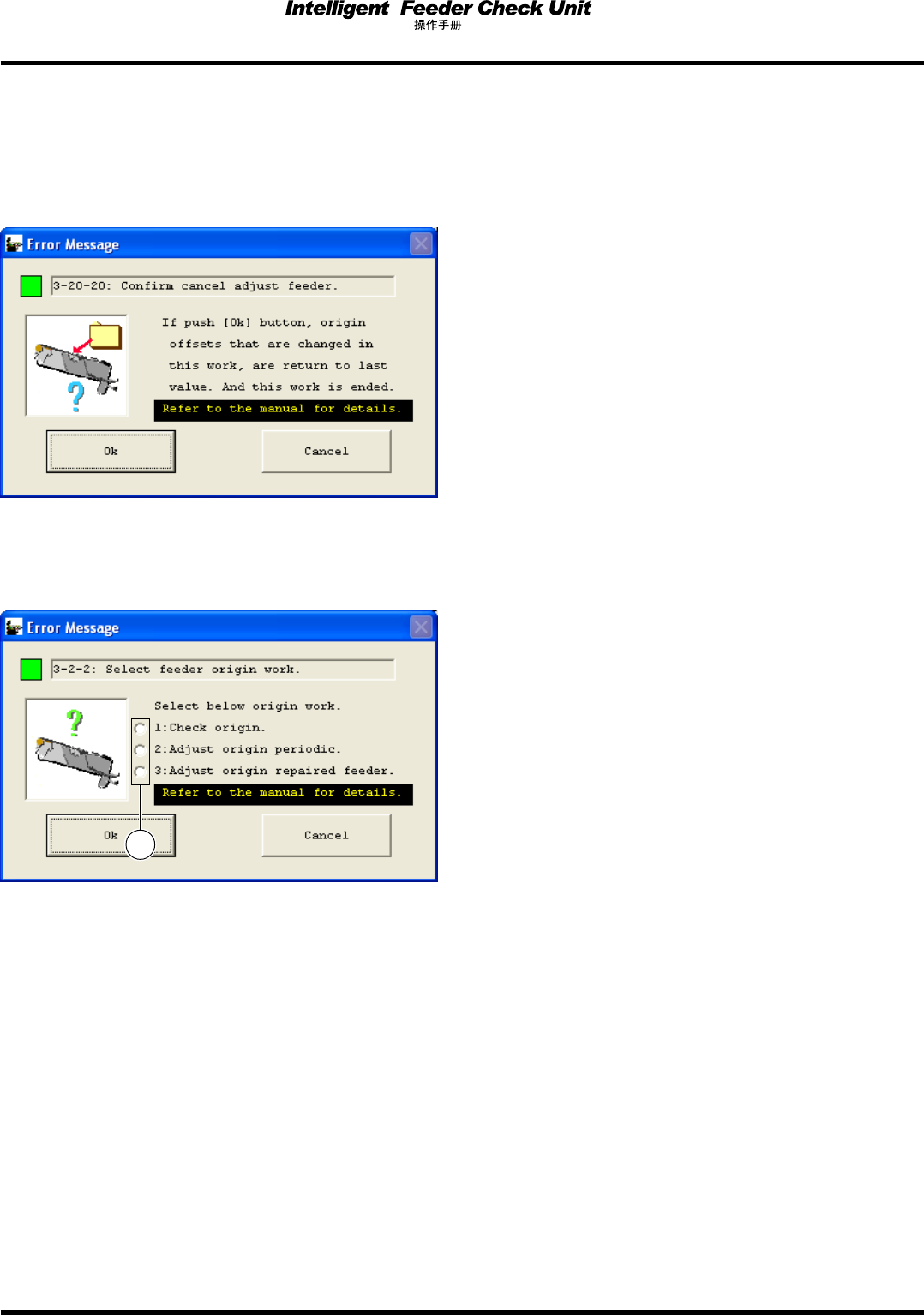

信息种类有如下 5 种。
1. 确认信息
•
在标题左边显示‘
’ (绿色)。
2. 选择信息
•
在标题左边显示‘
’ (绿色)。另外，在选择项目
左边显示选择按钮
。
EJW2A-031E
EJW2A-032E
1
EJW2A-C-OMA05-A01-00
